Introduire 1'ensemble du projecteur dans la niche (Fig. 6). Pour obtenir une bonne iilumination de la piscine iI est Important que
1'annagramme de 1'anneau enjoliveur (n. 2) soit situé sur la partie supérleure (Fig. 7).
Serrer les deux vis M-6x80 (n. 1) jusqu'á ce que le crampón de fixatlon soit bien ancré sur les parois de la niche.
5. MAINTENANCE : Remplacement de la lampe
La maintenance du projecteur Irys se limite au remplacement des lampes quand leur durée de vie est arrivée à sa fin.
Attention :
• La maintenance devra être réalisée par du personnel possédant la qualification requise pour ce genre de travail.
• Avant toute manipulation, assurez-vous que le projecteur N'EST PAS sous tension.
• Veillez à ne pas toucher la partie réfléchissante ni le bulbe de la lampe lorsque vous la remplacez.
Lisez attentivement les étapes suivantes pour procéder au changement des lampes :
1. Pour extraire le projecteur jusqu'au bord de la piscine (Fig. 5), il faut desserrer les 2 vis DIN 966 M-6x80 (nº 1) jusqu'à ce que le
crampon de fixation cède suffisamment pour pouvoir séparer l'ensemble du projecteur de la niche.

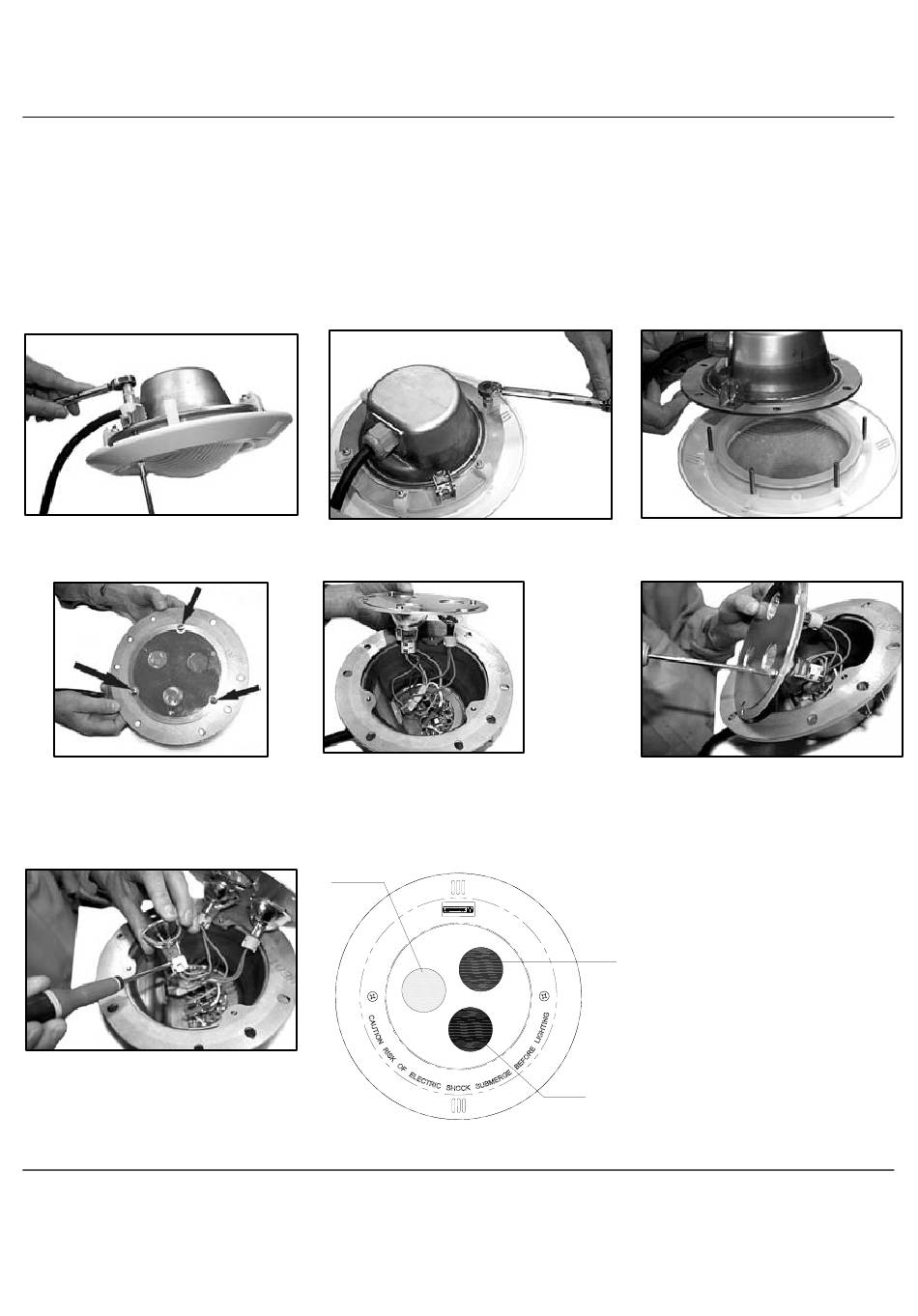

2. Après avoir retiré le projecteur de la piscine, vous pouvez le démonter de la façon suivante :
a) En tenant fermement l'écrou (nº 31),
dévisser les deux vis (nº 1), puis les enlever.
d) Dévisser les trois vis (nº 12) qui
permettent de séparer le centreur du filtre
de couleurs (nº 8) du corps du projecteur (nº
19).
g) Desserrer les deux vis du porte-lampes
qui fixent la lampe. Séparer la lampe du
porte-lampes, puis introduire la lampe
neuve et la fixer au moyen de ses deux vis.
6. SYSTÈMES DE CONTRÔLE DES PROJECTEURS IRYS
Le contrôle des projecteurs IRYS peut se faire en utilisant deux systèmes différents : au moyen d'un bouton poussoir normalement
fermé ou bien au moyen du récepteur modulateur et/ou du contrôle à distance.
Dans les deux cas, il faut vous assurer que la tension reçue par la lampe ne dépasse, en aucun cas, 12 V.
Le projecteur ne doit fonctionner que s'il est immergé et fixé aux parois verticales de la piscine. Le projecteur est pourvu d'une
protection thermique qui, dans le cas d'un excès de température, réduit le niveau d'éclairage pour éviter des surchauffes.
b) Desserrer les six écrous (nº 27) qui fixent le
corps du projecteur (nº 19) avec l'anneau de
fixation (nº 4).
rouges est située dans la position du filtre rouge
(nº 9), celle connectée au porte-lampes avec les
câbles bleus dans la position du filtre bleu (nº
11) et la lampe connectée au porte-lampes avec
les câbles gris dans la position du filtre vert (nº
10).
BLEU
Top
6
c) Séparer le corps du projecteur (nº 19)
de l'anneau de fixation (nº 4).
ee) Les trois
lampes (nº
16) sont les
mêmes;il faut
seulement
vous rappeler
que la lampe
connectée au
porte-lampes
(nº 17) avec
les câbles
f) Desserrer la vis de la lampe (nº 20) que
vous souhaitez remplacer jusqu'à ce
qu'elle vous permette de l'extraire des
guidages de la plaque 3 ampoules (nº 15).
h) Après avoir remplacé la lampe, vous
pouvez alors remonter le projecteur, en
veillant tout particulièrement à effectuer
les trois opérations suivantes :
1. Aligner le centreur (nº 8) et le corps (nº
19) selon les marques de positionnement.
ROUGE
2. Positionner la lentille du projecteur en
alignant le Top sur le logo de l'enjoliveur,
puis placer le corps du projecteur de sorte
que les trois couleurs soient dans la
position signalée sur le dessin ci-contre.
3. Veiller à ce que le joint d'étanchéité soit
bien propre et visser suffisamment les six
écrous (nº 27) pour que l'intérieur du
VERT
projecteur soit complètement étanche.
