Der Scheinwerfer darf nur unter Wasser und an den Seitenwänden des Schwimmbeckens befestigt benutzt werden. Der Scheinwerfer
verfügt über eine Wärmeschutzvorrichtung, die im Falle zu hoher Temperaturen die Beleuchtung herunterschaltet, um eine
Überhitzung zu vermeiden.
Das System verfügt über 14 Funktionsmodus: 7 feste Farben und 7 Sequenzen verschiedener Farben (siehe Absatz 6.2). Mit jedem
Schalterdruck wird eine Farb- oder Sequenzänderung durchgeführt. Durch einen langen Schalterdruck wird/werden der/die
Projektor/en auf die Farbe Weiß gestellt.

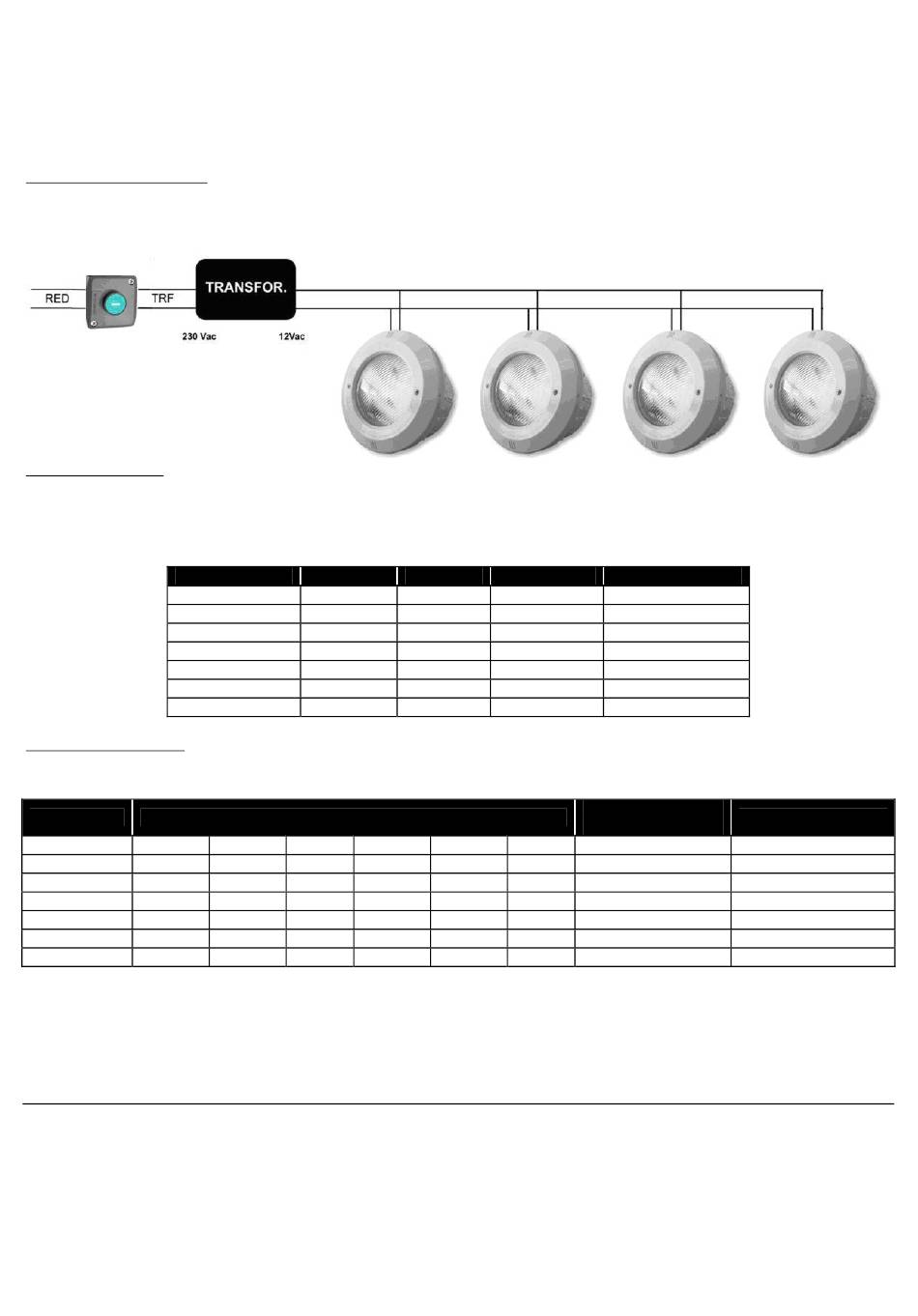

6.1. Elektrischer Schaltplan

Das System besteht aus dem/den Projektor/en, dem Transformator und dem normalerweise geschlossenem Schalter (NC).
Der Transformator muss für 175 VA für jeden angeschlossenen Schweinwerfer mit Leds ausgerichtet sein. Wenn Sie zum Beispiel 6
Scheinwerfer steuern möchten, müssen Sie diese parallel an einen Transformator mit mindestens 700 VA anschließen. Der Schalter
muss für die notwendige Leistung der Anzahl der installierten Projektoren geeignet sein.
6.2. Funktionsmodus
Mit dem Projektor können verschieden beleuchtete Atmosphären im Swimmingpool geschaffen werden. Dazu gibt es zwei
verschiedene Funktionen:
Feste Farbe: Auswahl einer festen Farbe unter sieben Möglichkeiten.
FARBNUMMER
Automatische Farbfolge: Auswahl unter neun Programmen für Farbfolgen. Jedes Programm ist durch die Zeit, in der die jeweilige
Farbe präsent ist, definiert, und auch durch die Dauer des Übergangs von einer Farbe in die andere. Im folgenden finden Sie eine
entsprechende Tabelle:
SEQUENZ
1 Rot
2 Rot
3 Purpurrot
4 Rot
5 Purpurrot
6 Gelb
7 Grün
Mit jedem Schalterdruck wird eine Farb- oder Sequenzänderung durchgeführt. Der Zyklus der Farben oder Sequenzen ist rotierend.
Wenn z. B. die Farbe 5 gezeigt wird, wird durch die Schalterbetätigung auf die Farbe 7 geändert, wenn Sie den Schalter wieder
drücken, kommen Sie zur Sequenz 1. Wenn die Sequenz 7 eingestellt ist, folgt beim nächsten Schalterdruck die Farbe 2, die der
Farbe Rot entspricht.
Die Farbe 1, die der Farbe Weiß entspricht, wird durch einen längeren Schalterdruck eingestellt.
7. S1CHERHEITSVORSCHRIFTEN:
• DIe mit der Montage beauftragten Personen müssen über die für diese Art Arbelten erforderllche Qualifizierung verfügen.
• Der Kontakt mit der Elektrospannung muIS vermieden werden.
• DIe für die Vermeidung ven Unfállen güitigen Normen müssen beachtet werden.
• Zu diesem Zweck müssen die Normen IEC 364-7-702: ELEKTROINSTALLAT10NEN IN GEBÁUDEN.
• SPEZIALINSTALLATIONEN. SWIMMINGPOOLS angewendet werden.
• Jede Art Wartung oder Auslausch von Teilen darf nur vorgenommen werden, wenn der Strahier von der Stromzufuhr abgeschaltet
[st.- Am Strahier darf nie gearbeitet werden, wenn die Füsse naíl sind.
• Der Scheinwerfer ist AUSSCHLIESSLICH FÜR DIE BENUTZUNG UNTER WASSER entworfen. Er darf nur mit einem
SICHERHEITSTRANSFORMATOR BETRIEBEN WERDEN.
% ROT
1 100
2 100
3 0
4 0
5 100
6 0
7 100
REIHENFOLGE DER FARBEN
Blau Grün Purpurrot
Grün Cyan Blau
Cyan Gelb -
Blau Grün -
Cyan Gelb -
Purpurrot Cyan -
Rot Blau -
% BLAU % GRÜN
100 100
0 0
100 0
0 100
100 0
100 100
0 100
Cyan Gelb
Purpurrot Gelb
- -
- -
- -
- -
- -
16
FARBE
Weiß
Rot
Blau
Grün
Purpurrot
Cyan
Gelb
ZEIT DER FARBE
MISCHZEIT (SEK.)
(SEK.)
2
4
4
8
18
0,5
0,5
2
4
4
8
18
0,5
0,5
