AutoGuide Plus

6.1.4 Montage pour la position universelle de la torche MIG/MAG et TIG

6
5
4
1 Guides tuyaux
2 Vis cylindriques M6 × 14 (4 pièces)
3 Plaque de protection

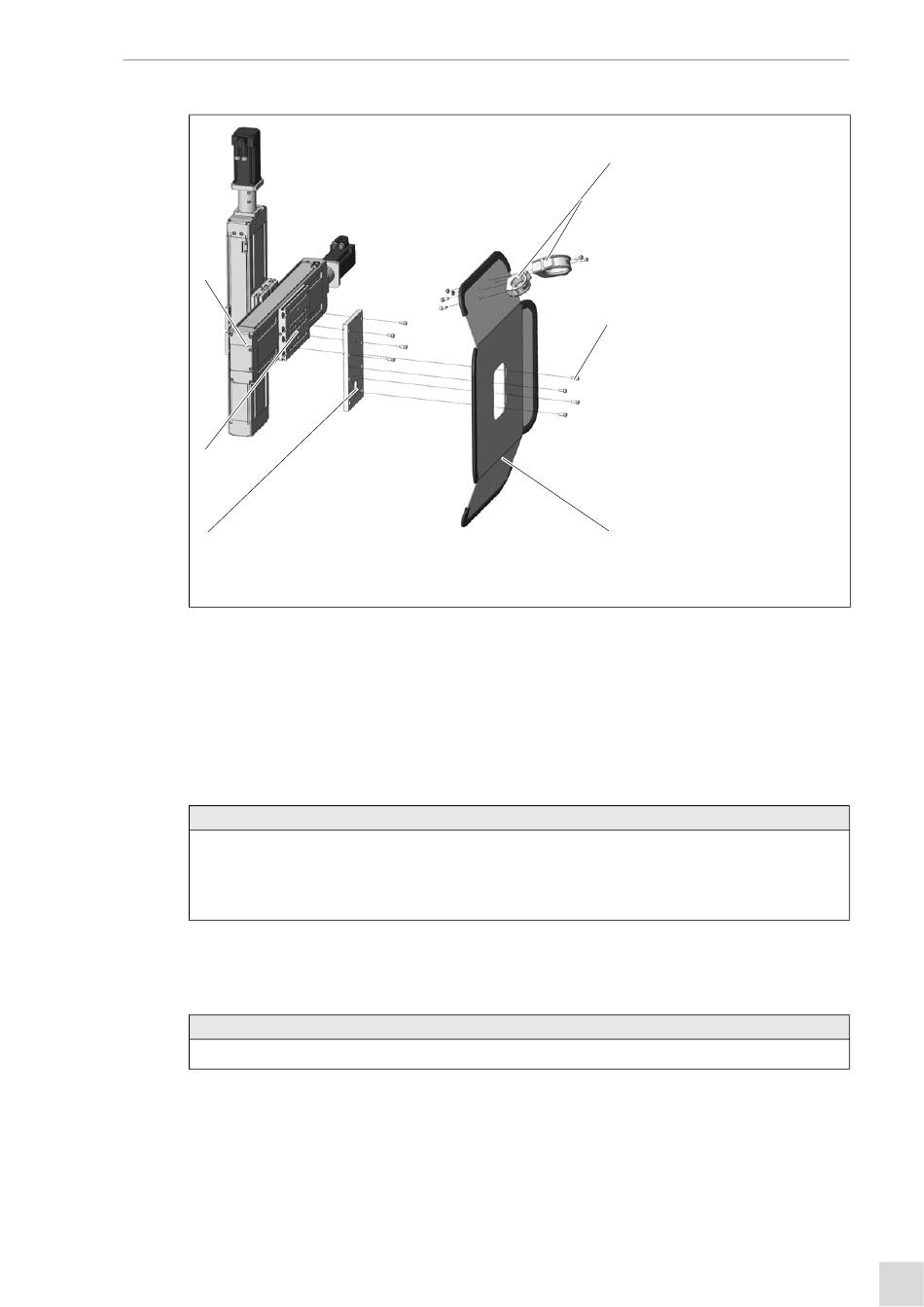

Fig. 11 Montage position universelle de la torche
1 Montez la plaque d'adaptation (4) au milieu de la plaque à rainures (5) du chariot transversal avant (6) avec les
coulisseaux et vis cylindriques (2) fournis. Couple de serrage 7 ± 0,5 Nm.
2 Fixez la plaque de protection (3) avec les coulisseaux et les vis cylindriques (2) sur la plaque à rainures du chariot
transversal (6). Couple de serrage 7 ± 0,5 Nm.
3 Au besoin, fixez à la main les guides tuyaux (1) fournis dans les trous supérieurs de la plaque de protection (3).
6.1.5 Fixation des têtes de soudage de la classe de charge 100 kg
AVIS
• Des plaques d'adaptation individuelles doivent être utilisées pour la fixation des têtes de soudage à l'arc submergé de
la classe de charge 100 kg.
 Si vous avez des questions, n'hésitez pas à nous contacter sur Internet :
www.binzel-abicor.com/DE/deu/unternehmen/kontakt/kontaktformular/
6.2 Réglage
6.2.1 Branchement électrique
AVIS
• Toute intervention sur l'appareil ou le système est réservée exclusivement aux personnes autorisées.
 Tab. 7 Caractéristiques électriques à la page FR-7
MON.0016.0 • 2021-02-05
1
2
3
4 Plaque d'adaptation
5 Plateau à rainures
6 Chariot transversal avant
6 Mise en service
FR - 15
