2. Installeren
2.5 Installatieopties afhankelijk van Aardingsschema
EX wordt alleen van energie voorzien tussen een fase en de nulleider.

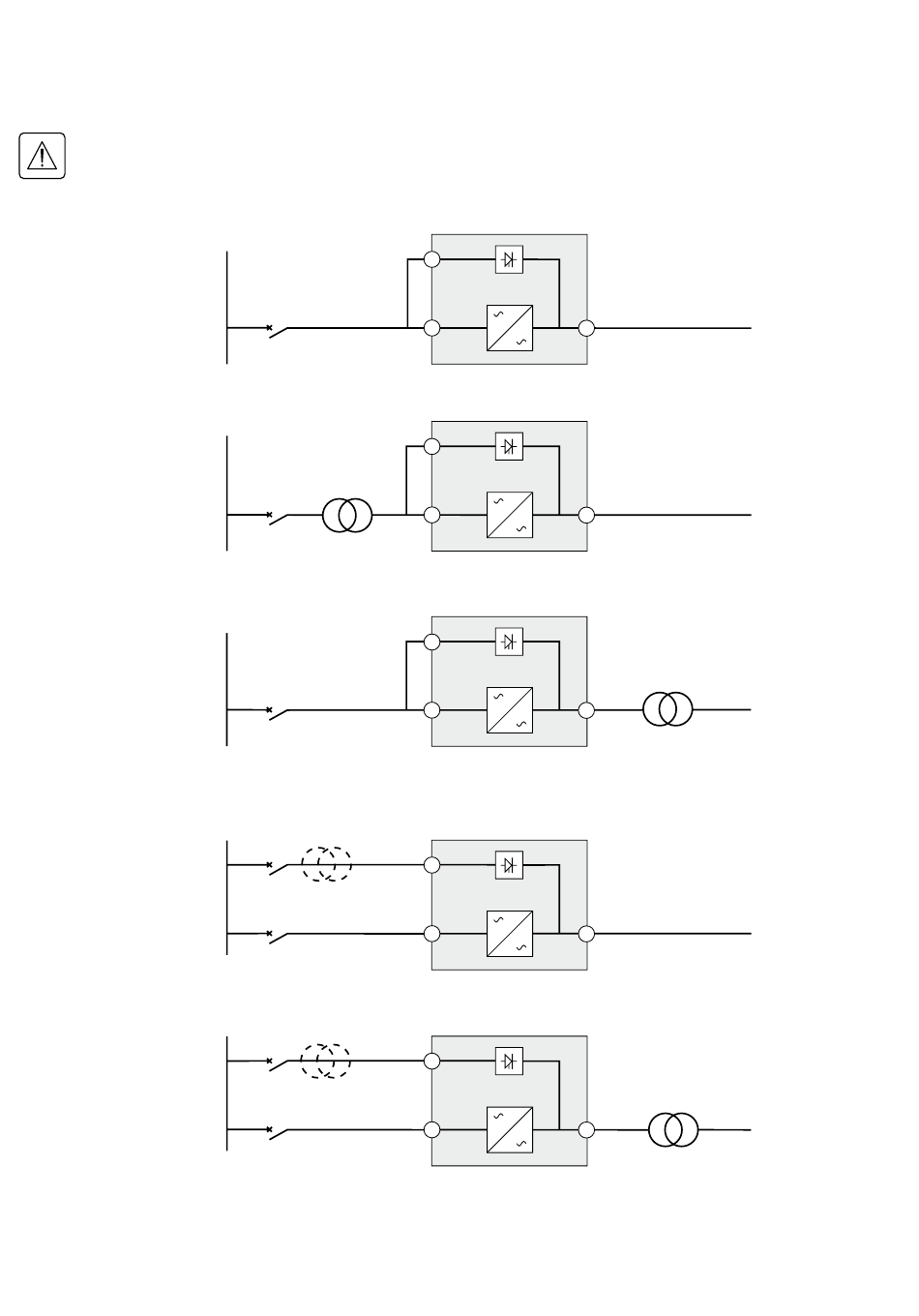

UPS met gemeenschappelijke ingangen voor normale AC- en AC-bypass-circuits
laagspanningsschakelpaneel
Wijziging in aardingsschema tussen stroomopwaarts en stroomafwaarts of galvanische isolatie vereist
laagspanningsschakelpaneel
laagspanningsschakelpaneel
UPS met gescheiden ingangen voor normale AC- en AC-bypass-circuits
laagspanningsschakelpaneel
Wijziging in aardingsschema tussen stroomopwaarts en stroomafwaarts of galvanische isolatie vereist
laagspanningsschakelpaneel
(*): De transformator is niet noodzakelijk:
als de normale AC- en AC-bypass-circuits afkomstig zijn van dezelfde bron,
z
en als de kabels van de normale AC- en AC-bypass-circuits dezelfde doorsnede en lengte hebben,
z
z en als de normale AC- en AC-bypass-circuits beveiligd zijn door één aardlekschakelaar.
Bladzijde 18 - 34007558NL/AE
AC Bypass
AC Normaal
AC Bypass
Scheidingstransformateur
(ref. 68003)
AC Normaal
AC Bypass
AC Normaal
AC Bypass
(*)
AC Normaal
AC Bypass
(*)
AC Normaal
11
10 8
11
10 8
of
11
10 8
11
10 8
11
10 8
Beveiligde
apparatuur
Beveiligde
apparatuur
Beveiligde
apparatuur
Beveiligde
apparatuur
Beveiligde
apparatuur
