Guide d'installation et de
l'utilisateur

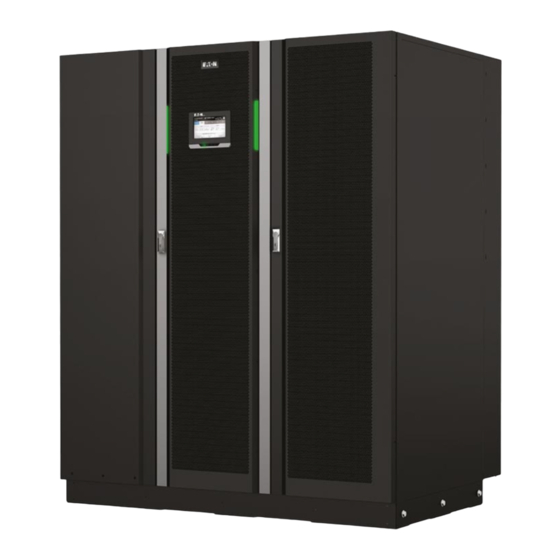

UPS Eaton 93PM 100–500 kVA
P-164000666

Publicité

Table des Matières
loading

Manuels Connexes pour Eaton 93PM

Sommaire des Matières pour Eaton 93PM

  • Page 1 Guide d'installation et de l'utilisateur UPS Eaton 93PM 100–500 kVA P-164000666...
  • Page 2 Le contenu de ce manuel est propriété intellectuelle de l'éditeur et ne peut être reproduit (même partiellement) sans autorisation préalable écrite de la part de la Eaton Corporation. Toutes les mesures ont été prises afin de garantir la précision des informations figurant dans ce manuel, mais ne pouvons en aucun cas être tenus pour responsables de toutes...

  • Page 3: Table Des Matières

    3.5.4 UPM installé sur site............ 31 Système de batterie..............31 3.6.1 Équipement de distribution de batterie d'UPS..... 32 Configurations de base du système..........32 © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 3 (117)
  • Page 4 Connexions d'interface de carte relais industrielle..62 5.5.5 Connexions d'interface Mini-Slot......... 63 5.5.6 Installation des connexions d'interface de signal dans un système parallèle..........63 Systèmes UPS 93PM UPS à câblage parallèle......64 5.6.1 Aperçu rapide du câblage d'alimentation.....64 5.6.2 Aperçu rapide des signaux de commande....66 5.6.3 Installation du câblage de commande de la...
  • Page 5 UPS Eaton 93PM 100–500 kVA Guide d'installation et de l'utilisateur 7.1.3 Événements du système..........83 7.1.4 Structure de menu de l'UPS 93PM......84 Connexion.................87 Instructions de commande du système........88 7.3.1 Démarrage du système UPS en mode double- conversion................88 7.3.2...
  • Page 6 Guide d'installation et de l'utilisateur Garantie....................106 10.1 Général................... 106 10.2 Qui contacter en cas de question sous garantie.....107 Appendix A: Alarmes de relais..............108 © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 6 (117)

  • Page 7: Comment Lire Ce Manuel

    Risque de corrosion Risque de batterie 1.2.2 Symboles d'actions interdites Ces symboles servent à indiquer une action qui ne devrait pas être entreprise. © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 7 (117)

  • Page 8: Symboles D'actions Obligatoires

    Ce document utilise les acronymes suivants pour désigner les produits UPS Eaton ou leurs pièces : Tableau 1: Glossaire des acronymes Gestion intelligente de la batterie Disjoncteur d'entrée de dérivation © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 8 (117)
  • Page 9 Disjoncteur d'entrée du redresseur Redresseur commandé au silicium Commutateur statique Module d'alimentation sans coupure Alimentation sans coupure VMMS Système de gestion du module variable © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 9 (117)

  • Page 10: Instructions Pour La Sécurité

    DANGER Les opérations à l'intérieur de l'UPS doivent être réalisées par un ingénieur agréé du service client d'Eaton ou par un autre personnel d'entretien qualifié agréé par Eaton. Aucune partie de l'UPS ne peut être entretenue par l'utilisateur.
  • Page 11 Mettez les batteries au rebut selon vos impératifs de mise au rebut locaux. Ne jetez pas les batteries dans un feu. Exposées à des flammes, les batteries peuvent exploser. © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 11 (117)

  • Page 12: Public Visé

    Directive CEM 2014/30/UE Les déclarations de conformité avec les normes harmonisées de l'UPS et les directives EN 62040-1 (Sécurité) et EN 62040-2 (CEM) sont accessible à www.eaton.eu ou auprès du bureau ou partenaire agréé Eaton le plus l'adresse proche. ©...

  • Page 13: Précautions Utilisateur

    Symboles de l'UPS et des accessoires Les symboles suivants sont des exemples de ceux utilisés sur l'UPS et ses accessoires. Les symboles servent à vous alerter d'informations importantes. © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 13 (117)

  • Page 14: Pour De Plus Amples Informations

    Note: Pour en savoir plus sur l'espace d'installation et la sécurité d'exploitation et de travail, voir la norme IEC 62485-2: Exigences de sécurité pour les batteries d'accumulateurs et les installations de batteries. © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 14 (117)

  • Page 15: Présentation De L'ups Eaton

    électrique inattendus. L'UPS Eaton surveille en permanence l'alimentation électrique entrante et supprime les surtensions, pointes, creux, et autres irrégularités inhérentes à l'électricité fournie par les services publics. S'appuyant sur le système électrique d'un bâtiment, le système UPS fournit une alimentation propre et constante,...

  • Page 16: Examen De L'intérieur Du Système Ups

    400 kVA et 500 kVA. La taille de la dérivation statique est choisie en fonction de l'alimentation du système UPS. Les valeurs nominales de puissance de sortie de l'Eaton 93PM sont basées sur des modules d'alimentation sans coupure (UPM) avec une valeur nominale de 50 kvA et 62,5 kVA.
  • Page 17 électriques prolongées, l'UPS vous autorise à vous reporter vers un système d'électricité alternatif (tel un groupe électrogène) ou à couper votre charge critique d’une manière ordonnée. © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 17 (117)
  • Page 18 UPM 1 UPM 7 UPM 2 UPM 8 UPM 3 Zone de connecteur UPM 4 Commutateur statique UPM 5 Interface de communication UPM 6 © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 18 (117)

  • Page 19: Modes De Fonctionnement De L'ups

    Comme en mode double-conversion, l'inverseur tire son énergie d’une alimenta- tion CA secteur redressée. En mode VMMS, le système 93PM UPS sait optimi- ser le niveau de charge par module d'ali- mentation : le rendement est significative- ment amélioré si la charge de service est inférieure à...

  • Page 20: Modes De Fonctionnement Normal

    Ouvert L'alimentation d'entrée CA triphasée est convertie en CC à l'aide d'un convertisseur multi-niveaux avec dispositifs IGBT afin de fournir une tension CC © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 20 (117)

  • Page 21: Mode Système De Gestion Du Module Variable

    UPM est en ligne. L'efficience du système UPS est ainsi rehaussée de plusieurs points de pourcentage. © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 21 (117)
  • Page 22 Mode système d'économie d'énergie La figure illustre le chemin de l'alimentation électrique dans le système UPS lorsqu'il fonctionne en mode Système d'économie d'énergie (ESS). © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 22 (117)
  • Page 23 à la charge critique. © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 23 (117)

  • Page 24: Stockage D'énergie Et Mode Batterie

    La figure illustre le chemin de l'alimentation électrique dans le système UPS en mode batterie. © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 24 (117)
  • Page 25 à se décharger jusqu'à atteindre un niveau de tension CC auquel la sortie de l'inverseur ne peut © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666...

  • Page 26: Mode Dérivation

    (ex. panne interne d'UPS), l'UPS reste en mode dérivation. La figure illustre le chemin de l'alimentation électrique dans le système UPS en mode dérivation. © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 26 (117)
  • Page 27 à fonctionnement continu qui est utilisé chaque fois que l'inverseur n'est pas en mesure de supporter la charge appliquée. Le commutateur statique est câblé en série avec la protection anti-retour. © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 27 (117)

  • Page 28: Fonctionnalités De L'ups

    La technologie Eaton Powerware Hot Sync est un algorithme qui élimine le point de défaillance unique d'un système parallèle et améliore donc la fiabilité du système. La technologie Hot Sync est intégrée à tous les UPS Eaton 93PM et est utilisée à la fois dans les systèmes parallèles internes à plusieurs modules et dans les systèmes parallèles externes.

  • Page 29: Conditionneur D'alimentation

    , sauf sous les conditions suivantes. En mode convertisseur de fréquence, l'UPS présente les fonctionnalités et limitations suivantes : Fonctionnement identique au mode double-conversion mais sans dérivation possible. © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 29 (117)

  • Page 30: Module Sync Control

    ® Sync Control maintient en synchronisation les sorties de charge critique de deux systèmes UPS séparés. L'usage du module Eaton Fixed Master Sync Control assure un transfert ininterrompu de la charge d'un bus de charge vers un autre grâce à des commutateurs de transfert semi- conducteurs à...

  • Page 31: Kit D'évacuation D'air Par Le Haut

    3.5.3 Kit d'alimentation unique L'UPS Eaton 93PM est configuré de série pour une alimentation double, nécessitant une alimentation distincte pour le redresseur et l'entrée de dérivation statique. Un kit d'alimentation unique est disponible installé en usine ou en option installée sur site.

  • Page 32: Équipement De Distribution De Batterie D'ups

    à niveau est requise, la dérivation statique du système doit être sélectionnée en fonction de la valeur nominale de la charge maximale future et © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666...
  • Page 33 Un maximum de quatre UPS peuvent être connectés en parallèle. Options et accessoires d'UPS © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 33 (117)
  • Page 34 D'autres options et accessoires sont également disponibles. Ces dernières incluent différentes options logicielles et de connectivité, ainsi que diverses options d'équipement de distribution et de distribution d'alimentation externes. © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 34 (117)

  • Page 35: Plan D'installation Et Déballage De L'ups

    Note: La mise en service et la vérification du bon fonctionnement devront être exécutées par un ingénieur du service clientèle d'Eaton ou par un autre personnel d'entretien qualifié agréé par Eaton ; autrement, les conditions générales de la garantie énoncées dans la Garantie (voir Chapitre ) sont annulées.

  • Page 36: Liste De Contrôle De L'installation

    (OPTION) Les accessoires sont montés sur leur site d'installation et leurs câblages sont raccordés à l'intérieur de l'armoire de l'UPS La mise en service et la vérification d'un bon fonctionnement sont exécu- tées par un ingénieur du service clientèle Eaton © Eaton Corporation plc 2017. Tous droits réservés.

  • Page 37: Préparations Du Site

    Poids installé [kg] Charge au sol tion [kg] [kg/m 93PM-100(400) 93PM-150(400) 93PM-200(400) 93PM-250(400) 93PM-300(400) 93PM-350(400) 1045 1005 93PM-400(400) 1110 1070 93PM-100(500) 93PM-150(500) 93PM-200(500) 93PM-250(500) 93PM-300(500) © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 37 (117)
  • Page 38 1800 x 990 x 2120 1800 x 990 x 2120 tion Dimensions de l'armoire 1618 x 920 x 1968 1618 x 920 x 1968 © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 38 (117)
  • Page 39 UPS Eaton 93PM 100–500 kVA Guide d'installation et de l'utilisateur Figure 9. Dimensions latérales d'UPS 93PM sans option d'évacuation d'air par le haut Figure 10. Dimensions latérales d'UPS 93PM sans option d'évacuation d'air par le haut © Eaton Corporation plc 2017. Tous droits réservés.
  • Page 40 UPS Eaton 93PM 100–500 kVA Guide d'installation et de l'utilisateur Figure 11. Dimensions supérieures d'UPS 93PM avec option d'évacuation d'air par le haut Figure 12. Dimensions supérieures d'UPS 93PM avec option d'évacuation d'air par le haut Les armoires UPS utilisent un apport d'air froid pulsé pour réguler la température des composants internes.
  • Page 41 Depuis le côté de l'armoire 0 mm 0 mm *) 0 mm si le kit d'évacuation d'air par le haut est installé Figure 13. Dégagements d'armoire d'UPS 93PM = dégagement à l'arrière = dégagement au-dessus = dégagement à l'avant Les exigences environnementales de base pour le fonctionnement du système UPS.

  • Page 42: Préparations Du Câblage D'alimentation Du Système Ups

    +40 °C. Évitez les températures ambiantes élevées et l'humidité. Pour les exigences de ventilation, voir la chaleur rejetée du modèle 93PM dans le tableau suivant : Tableau 8: Exigences de climatisation ou de ventilation pendant le fonctionnement à plei-...
  • Page 43 Modèle d'UPS Câbles de phase [mm Fusible d'entrée Câble PE [mm de dérivation et de redresseur 93PM-100(400) 95 mm 200 A 50 mm © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 43 (117)
  • Page 44 240 mm par pôle 400 A 93PM-200(500) 2 x 120 mm par pôle 500 A 93PM-250(500) 2 x 185 mm par pôle 630 A © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 44 (117)
  • Page 45 Entrée de redresseur nale [kW] tion d'UPS nominale [V] Courant Courant Courant nominal [A] maximum [A] nominal [A] 93PM-100(400) 93PM-150(400) 93PM-200(400) 93PM-250(400) 93PM-300(400) 93PM-350(400) © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 45 (117)
  • Page 46 Entrée de redresseur nale [kW] d'UPS nominale [V] Courant Courant Courant nominal [A] maximum [A] nominal [A] 93PM-100(500) 93PM-150(500) 93PM-200(500) 93PM-250(500) 93PM-300(500) 93PM-350(500) 93PM-400(500) 93PM-450(500) © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 46 (117)
  • Page 47 Tableau 14: Raccordements de câble d'alimentation de l'UPS Fonction de borne Borne Fonction Entrée CA vers le redres- L1, L2, L3, N seur de l'UPS © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 47 (117)

  • Page 48: Déballage Et Déchargement De L'ups

    être intact. Si la flèche est devenue complètement bleue, contactez les personnes concernées afin de signaler un transport inapproprié. © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 48 (117)
  • Page 49 à l'expédition. Vérifiez les indicateurs. Voir les instructions à côté des indicateurs sur l'emballage et sur l'UPS. © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 49 (117)
  • Page 50 Note: Une fois les supports d'expédition retirés, écartez immédiatement l'unité de la palette. Utilisez un chariot élévateur pour lever l'unité qui se trouve sur la palette. © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 50 (117)
  • Page 51 Nous recommandons de fixer les plaques de couvercle inférieures sur les extrémités de l'armoire (incluses dans l'emballage). © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 51 (117)

  • Page 52: Installation Du Système Ups

    L'inspection de l'installation et la mise en service initiale de l'UPS ainsi que l'installation d'une armoire de batteries supplémentaire doivent être effectuées par un ingénieur agréé du service client d'Eaton ou par un autre personnel d'entretien qualifié agréé par Eaton.
  • Page 53 UPS Eaton 93PM 100–500 kVA Guide d'installation et de l'utilisateur Lors de l'installation d'un système parallèle, répéter les étapes ci-dessus pour toutes les unités du système. © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 53 (117)
  • Page 54 Plaque d'accès de presse-étoupe Plaque de presse-étoupe d'accès de câble supérieur de communication Plaque d'accès de presse-étoupe inférieur Conduit de câbles de communication arrière © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 54 (117)
  • Page 55 Guide d'installation et de l'utilisateur Figure 16. Poutres de support de câble Les poutres de support peuvent monter et descendre, si l'acheminement du câblage le nécessite. © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 55 (117)
  • Page 56 Entrée de dérivation L1 Entrée de redresseur L1 Neutre Sortie d'UPS L3 Batterie externe + Sortie d'UPS L2 Batterie externe - Sortie d'UPS L1 © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 56 (117)

  • Page 57: Installation De Système De Batterie

    Afin d'éviter toute blessure personnelle ou © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 57 (117)

  • Page 58: Câblage D'excitation De Batterie

    X6. Le signal d'état du disjoncteur de batteries externes est aussi connecté au connecteur X6. Ce connecteur est câblé en interne avec l'entrée de signal numéro cinq. Les contacts d'état des disjoncteurs de batterie Eaton sont ouverts si le disjoncteur lui-même est ouvert.

  • Page 59: Installation De L'armoire De Batteries Externes De L'ups Et Du Câblage D'alimentation De Batterie

    La gamme de produits 93PM propose deux armoires de batteries différentes : EBC-C et EBC-D. Les UPS 93PM 500 kVA et 400 kVA utilisent 40 blocs de batterie par chaîne ; l'UPS 400 kW utilise 36 ou 40 blocs de batterie par chaîne Pour les instructions d'installation des armoires de batteries externes Eaton, consultez un manuel distinct.

  • Page 60: Installation D'un Commutateur Epo Distant

    EPO de l'interface client distant dans l'armoire de l'UPS Un cavalier doit être installé entre 3 et 4 pour un fonctionnement correct. © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 60 (117)

  • Page 61: Installation Des Connexions D'interface

    Guide d'installation et de l'utilisateur Installation des connexions d'interface L'UPS 93PM contient un total de cinq (5) connecteurs d'entrée de signal pour les clients qui peuvent être utilisés pour les commandes à distance de l'UPS. Le connecteur d'interface client CN5 peut être utilisé dans ce but. Chaque entrée est une entrée de contact de relais sec et requiert une signalisation à...

  • Page 62: Connexions De L'interface De Sortie De Relais

    Des sorties de relais additionnelles sont disponibles avec des cartes Mini-Slot. Les sorties de relais sont configurables pour leur activation par différents événements. La configuration peut être réalisée par un ingénieur agréé du service client d'Eaton ou par un autre personnel d'entretien qualifié agréé par Eaton. 5.5.4 Connexions d'interface de carte relais industrielle Les relais K1 à...

  • Page 63: Connexions D'interface Mini-Slot

    être utilisé pour la signalisation d'entrée de signal de plusieurs unités. Cela concerne également le signal EPO. © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 63 (117)

  • Page 64: Systèmes Ups 93Pm Ups À Câblage Parallèle

    Guide d'installation et de l'utilisateur Systèmes UPS 93PM UPS à câblage parallèle Les sorties de plusieurs systèmes UPS 93PM peuvent être connectées en parallèle. Jusqu'à 4 unités peuvent mises en parallèle. La puissance nominale de dérivation statique de l'UPS doit être identique sur toutes les unités mises en parallèle.
  • Page 65 MOB désactivée. L'utilisateur doit être conscient que les systèmes sans MOB ont des capacités de maintenance limitées. Câblage de système en parallèle © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 65 (117)

  • Page 66: Aperçu Rapide Des Signaux De Commande

    Deux signaux de commande (réseau CAN externe, chaînage de dérivation) sont nécessaires pour la mise en parallèle externe. Ces deux signaux de commande sont tolérants aux pannes et avertis lors d'une déconnexion. © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 66 (117)

  • Page 67: Installation Du Câblage De Commande De La Dérivation

    à droite de l'interface de communication, sur la section supérieure de l'UPS (voir figure • Le connecteur Phoenix Contact FRONT-MSTB 2,5/12-STF-5,08 doit être utilisé pour les raccordements de câbles. © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 67 (117)
  • Page 68 Note: Ce schéma concerne le câblage de la dérivation répartie. Ce n'est pas un plan de disposition au sol. Les UPS peuvent être placés dans n'importe quel ordre physique. © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 68 (117)
  • Page 69 Note: Les désignations NF et NO pour les contacts auxiliaires des MOB sont définies avec le disjoncteur en position OFF (ouvert). Si les contacts des © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666...

  • Page 70: Préparation Du Câblage De L'interface Du Système Ups

    à déclenchement en amont de l'UPS. • Le commutateur EPO distant doit être un commutateur dédié et non lié à d'autres circuits. © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 70 (117)
  • Page 71 30 V CA (RMS) et de 30 V • Le câblage de relais d'alarme doit être de 0,75 mm minimum. © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 71 (117)

  • Page 72: Interfaces De Communication

    10. Port de service RS-232 11. Connecteur parallèle externe Cartes Mini-Slot L'UPS Eaton 93PM est équipé de trois baies de communication Mini-Slot. Pour 5.5.5 les instructions d'installation de carte MiniSlot, voir L'UPS est compatible avec les cartes Mini-Slot suivantes : ©...
  • Page 73 250 V et 5 A via ses 5 connexions de relais. Connectez les câbles aux emplacements correspondants dans les borniers pour sélectionner la configuration Normalement ouvert ou Normalement fermé pour chaque sortie. © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 73 (117)

  • Page 74: Intelligent Power Software

    Intelligent Power Protector (IPP) est un agent d'arrêt avec des capacités basiques de contrôle et d'alarme. Il assure l'arrêt automatique et fluide des ordinateurs et machines virtuelles ou serveurs alimentés par l'UPS Eaton lors d'une coupure d'alimentation qui dure plus longtemps que l'autonomie disponible de la batterie.

  • Page 75: Contrôle D'entrée De Signal

    Guide d'installation et de l'utilisateur Intelligent Power Software est fourni sur un CD avec l'UPS. Il peut également être téléchargé à partir du site Web de Eaton. Certaines fonctionnalités avancées d'IPM nécessitent une licence. Contactez un représentant Eaton pour en savoir plus.

  • Page 76: Configuration De Relais

    Normalement ouverts (broches 2 et 3) Configuration de relais Le 93PM offre une sortie de relais native. En outre, chacune des 3 Mini-Slots peut recevoir un adaptateur de relais pour des sorties de relais additionnelles. Les instructions suivantes vous guident au fil de la configuration de relais.
  • Page 77 Vous pouvez définir 8 événements différents pour le relais natif. Si l'un des événements définis se produit, le relais est activé. • Mini-Slot 1 • Mini-Slot 2 • Mini-Slot 3 © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 77 (117)
  • Page 78 Relais 4 : #261 Témoin sur dérivation est allumé • Relais 5 : #15 Avertissement batterie faible Vous pouvez aussi configurer les relais avec un événement de votre choix. © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 78 (117)
  • Page 79 Connexions de bornes K1 à K5 pour maxi. 12 mm (½”) contacts de relais à équipement de contrôle d'opérateur Connecteur d'entrée de signal avec alimentation électrique © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 79 (117)

  • Page 80: Instructions Pour Le Fonctionnement De L'ups

    Le panneau de commande, situé sur la porte avant de l'UPS sous une porte sas de protection, inclut un écran tactile couleur. Il permet d'afficher l'état du système UPS et de contrôler son fonctionnement. © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 80 (117)

  • Page 81: Voyants D'état

    Voyant État Description Symbole vert pour un Allumé L'UPS fonctionne normalement et alimente la char- fonctionnement normal ge critique. Éteint L'UPS est arrêté. © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 81 (117)
  • Page 82 Étant donné que le mode batterie est un état normal de l'UPS, le symbole vert est également allumé sous l'affichage. © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 82 (117)

  • Page 83: Événements Du Système

    événements actifs. Certaines notifications et alarmes peuvent être accompagnées d'un signal sonore. Pour arrêter l'alarme sonore, appuyez une fois sur n'importe quel bouton. © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 83 (117)

  • Page 84: Structure De Menu De L'ups 93Pm

    UPS Eaton 93PM 100–500 kVA Guide d'installation et de l'utilisateur 7.1.4 Structure de menu de l'UPS 93PM Le tableau ci-dessous indique la structure du menu de l'UPS 93PM. Tableau 18: Structure de menu de l'UPS 93PM Menu principal Sous-menu Fonctionnalités Accueil Aperçu rapide du fonctionnement de l'UPS, y com-...
  • Page 85 • Activer • Désactiv • Configurer Autoriser Alerte Majeur Eff. Statut ABM : • Activer • Désactiv • Configurer Eff. Alarmes Effacer Enregistrement © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 85 (117)
  • Page 86 Informations concernant le modèle d'UPS, y compris le numéro de pièce et le numéro de série. À propos de Informations concernant la version. © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 86 (117)

  • Page 87: Connexion

    Appuyez sur l'icône de verrou dans le coin supérieur droit de l'écran. Saisissez votre mot de passe et appuyez sur OK. Vous êtes connecté. Appuyez sur Poursuivre pour revenir à l'écran précédent. © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 87 (117)

  • Page 88: Instructions De Commande Du Système

    Si le mode dérivation automatique n'est pas activé, la sortie du système UPS reste éteinte jusqu'à ce que l'UPS passe en mode double-conversion. © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 88 (117)

  • Page 89: Démarrage Du Système Ups En Mode Dérivation

    La charge critique est immédiatement alimentée par la source de dérivation, en mode dérivation. Le système UPS fonctionne maintenant en mode dérivation. Le voyant d'état dérivation jaune s'allume. © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 89 (117)

  • Page 90: Passage Du Mode Double-Conversion Au Mode Dérivation

    Passage du mode double-conversion au mode ESS Note: Notez que les commandes du mode ESS s'affichent uniquement si elles ont été activées en usine ou par un ingénieur du service clientèle Eaton agréé. Pour transférer la charge critique vers le mode ESS : Sur l'écran Accueil, sélectionnez Commandes.

  • Page 91: Passage Du Mode Ess Au Mode Double-Conversion

    Passage du mode ESS au mode double-conversion Note: Notez que les commandes du mode ESS s'affichent uniquement si elles ont été activées en usine ou par un ingénieur du service clientèle Eaton agréé. Pour transférer la charge critique en mode double-conversion : Sur l'écran Accueil, sélectionnez Commandes.

  • Page 92: Désactivation De La Charge Critique

    Dans l'écran des commandes de l'UPS, le système affiche l'état ARRÊT. Dans l'écran des commandes de l'UPS, appuyez sur le bouton se connecter. © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 92 (117)

  • Page 93: Arrêt D'un Ups Individuel

    Sur l'écran Accueil, sélectionnez Commandes. L'écran Commandes du système apparaît. Sur l'écran des commandes du système, appuyez sur commandes ASI. Appuyez sur le bouton Démarrer / Arrêter. © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 93 (117)

  • Page 94: Instructions De Commande De L'upm

    Sur l'écran Accueil, sélectionnez Commandes. L'écran Commandes du système s'affiche. Sur l'écran des commandes du système, appuyez sur Commandes module. L'écran de sélection de module s'affiche. © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 94 (117)

  • Page 95: Utilisation Du Commutateur D'arrêt D'urgence À Distance

    Utilisez cette fonction uniquement en cas d'urgence. Note: Les instructions suivantes concernent le commutateur EPO fourni par Eaton Corporation. Si vous employez un commutateur EPO fourni par le client, son activation peut être différente. Pour les instructions d'utilisation, voir la documentation accompagnant le commutateur.

  • Page 96: Maintenance De L'ups

    électrique de toute armoire, quelle qu'elle soit, du système UPS. AVERTISSEMENT Toutes les opérations de maintenance et d'entretien doivent être exécutées uniquement par le personnel qualifié et autorisé par Eaton. ATTENTION Une étiquette d'avertissement additionnelle, illustrée en figure , doit être...

  • Page 97: Exécution De La Maintenance Préventive

    être régulièrement inspecté afin de vérifier que les unités fonctionnent correctement et que les batteries sont en bon état. La majorité du travail d'entretien et de maintenance doit être confiée à un personnel d'entretien agréé par Eaton. Seules les actions décrites aux sections 8.2.1 8.2.2 peuvent être effectuées par l'utilisateur.

  • Page 98: Maintenance Mensuelle

    Retirez le banc de batteries avant de mettre l'UPS ou son armoire de batteries au rebut. Respectez la réglementation locale relative au recyclage et à la mise au rebut des batteries. © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 98 (117)
  • Page 99 Observez l'ensemble de la réglementation locale applicable pour le stockage, la manipulation et la mise au rebut des batteries et des composants de batteries. © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 99 (117)

  • Page 100: Formation À La Maintenance

    Guide d'installation et de l'utilisateur Formation à la maintenance Pour de plus amples informations concernant la formation et les services, contactez un représentant Eaton. © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 100 (117)

  • Page 101: Données Techniques

    UPS Eaton 93PM 100–500 kVA Guide d'installation et de l'utilisateur Données techniques Pour les spécifications techniques complètes, contactez un représentant Eaton. Suite aux programmes d'amélioration constante des produits, les spécifications sont sujettes à modification sans avis préalable. Directives et normes Tableau 22: Directives et normes Sécurité...

  • Page 102: Entrée Du Système Ups

    Protection anti-retour Oui, pour les lignes de redresseur et de dé- rivation Sortie du système UPS Tableau 24: Sortie de système d'UPS Eaton modèles 93PM-xxx(500) Pour en savoir plus, voir le tableau Nombre de phases de sortie 3 phases + N Tension de sortie nominale 380 V ;...
  • Page 103 Facteur de puissance de charge (plage au- De 0,8 (charge capacitive) à 0,8 (charge torisée) principale) Tableau 25: Sortie de système d'UPS Eaton modèles 93PM-xxx(400) Pour en savoir plus, voir le tableau Nombre de phases de sortie 3 phases + N Tension de sortie nominale 380 V ;...

  • Page 104: Spécifications Environnementales De L'ups

    Spécifications de la batterie Tableau 27: Spécifications de la batterie Type de batterie VRLA, 12 V CC © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 104 (117)
  • Page 105 UPS Eaton 93PM 100–500 kVA Guide d'installation et de l'utilisateur Quantité de batteries Modèles Eaton 93PM-xxx(500) : 40 blocs, 240 cellules par chaîne de batteries Modèles Eaton 93PM-xxx(400) : 40 blocs, 240 cellules par chaîne de batteries. Plage compatible 36 à 40 blocs (216 à 240 cellu- les) par chaîne.

  • Page 106: Garantie

    La garantie est valide uniquement si l'inspection de l'installation et la mise en service initiale de l'unité UPS sont effectuées par un ingénieur en maintenance agréé par Eaton ou par un autre personnel d'entretien qualifié agréé par Eaton. L'entretien et la maintenance de l'UPS doivent aussi être réalisés uniquement par un ingénieur agréé...

  • Page 107: Qui Contacter En Cas De Question Sous Garantie

    Numéro et date de bon de commande • Date d'installation • Numéro de série et numéro de pièce de l'unité (informations sur l'étiquette de l'unité) © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 107 (117)

  • Page 108: Annexe A: Alarmes De Relais

    Déclenchement surtempérature batterie Résolu Surtempérature batterie Résolu Echéc du Demarrage sur batterie Échec appareillages batterie Appareillages batterie ouverts /fermés Test batterie abandonné Échec test batterie © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 108 (117)
  • Page 109 Température ambiante excessive Défaut Ventilateurs Eff. Alarmes Eff. le service appels Supprimer le rappel principal Commande Eff. statut Supprimer le rappel garantie Réglage l'horloge terminé © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 109 (117)
  • Page 110 CAN externe anormal ou discordance de configuration Échec communications externes Échec ventilateur Défaut du ventilateur power board Detection Auto. Fréquence Échec fusible Problème câblage de terre Alerte Majeur © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 110 (117)
  • Page 111 Perte de sync PWM Arrêt batterie faible Avertissement batterie faible Maintenance obsolète MBS installée Échec alimentation 24V MCU Échec alimentation 5V MCU MCU Configuration Error © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 111 (117)
  • Page 112 Sync sortie hors limites Sous ou sur - fréquence en sortie Tension sortie anormale Échec bus can appareils parallèle Panne configuration parallèle Échec concordance des paramètres © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 112 (117)
  • Page 113 Commande Arrêt Arrêt imminent Entrée signal 1 allumée Entrée signal 2 allumée Entrée signal 3 allumée Entrée signal 4 allumée Entrée signal 5 allumée © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 113 (117)
  • Page 114 Commande Démarrer ECT Commutateur statique actif Commutateur statique allumé Commutateur statique court Commande Arrêter Charge élevée Commande Arrêter ECT STS Ambient Over Temperature © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 114 (117)
  • Page 115 Commande Marche UPM Arrêt urgence à distance l'UPM Déclenchement sélectif UPM Arrêt imminent UPM UPM Software Incompatible Demande état UPM Commande Test UPM © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 115 (117)
  • Page 116 UPS Démarrage Arrêt Système UPS Système UPS en ligne Utilitaire non disponible Garantie obsolète VMMS non disponible VMMS actif VMMS activé VMMS installé © Eaton Corporation plc 2017. Tous droits réservés. Révision : 002 ID Document : P-164000666 116 (117)
  • Page 117 Eaton Power Quality Oy Koskelontie 13 FI-02920 Espoo, Finlande www.eaton.eu...

Ce manuel est également adapté pour:

93pm-10093pm-15093pm-20093pm-25093pm-30093pm-350 ... Afficher tout

Table des Matières
