2.3 Einbau des Rack-Modells

Es empfiehlt sich, zunächst das Batteriemodul und anschließend das USV-Modul darüber einzubauen.

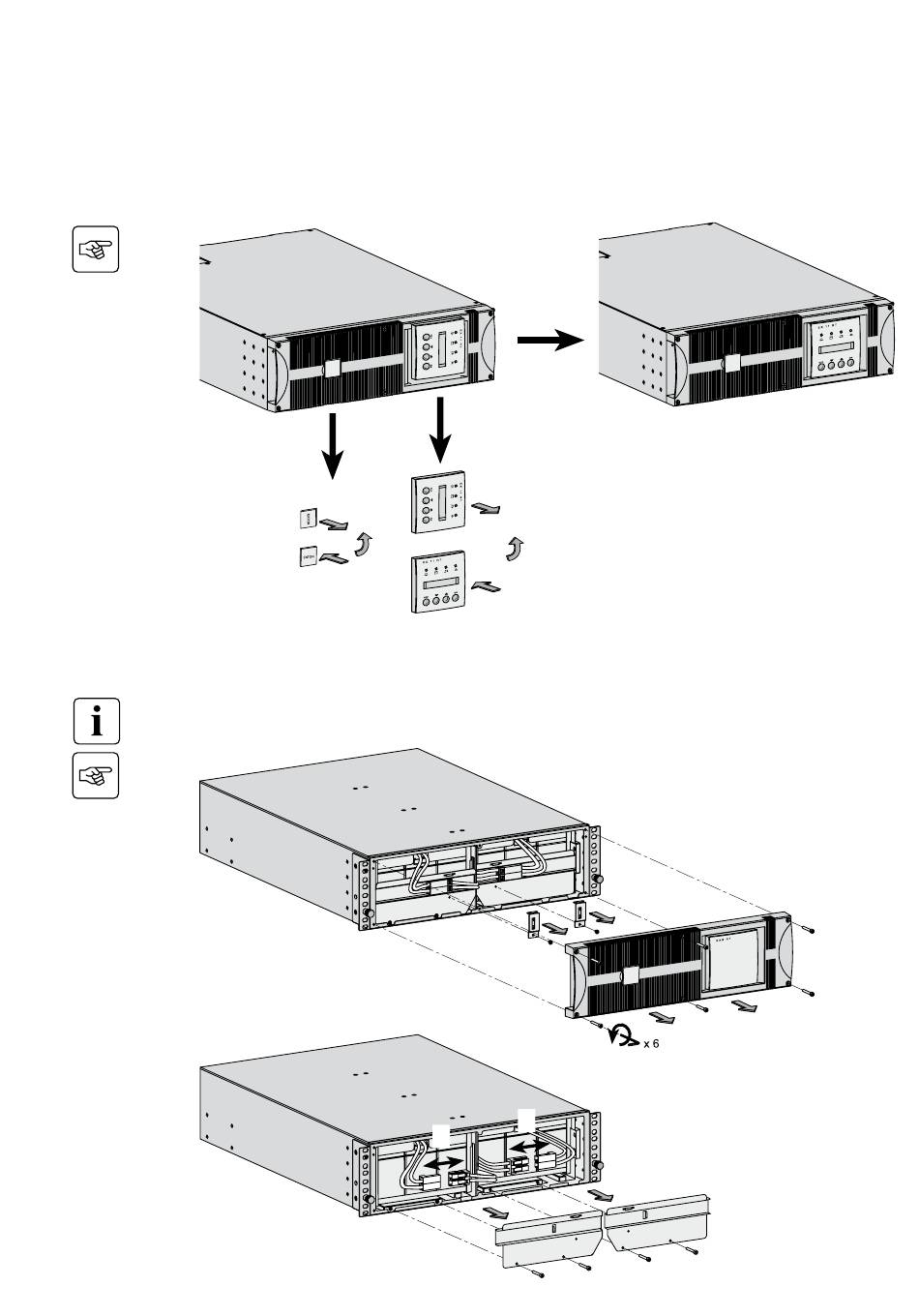

Drehen des Firmenschilds und des Bedien- und Anzeigefelds
Einbau des Batteriemoduls (optional erhältliche Montageschienen erforderlich;
Bestell-Nr. 68006)
Das Batteriemodul ist sehr schwer. Zur leichteren Handhabung empfiehlt es sich, die Batterieelemente wie
nachstehend abgebildet für die Dauer der Montage herauszunehmen;
4
1
2
3
6
3
2. Aufstellung und Installation
5
2
2
1
3
4
4
1
1
34007558DE/AE - Page 13
