2.5 Selección de la instalación según el Esquema de enlace a tierra (EET)
EX está alimentado únicamente entre una fase y el neutro.

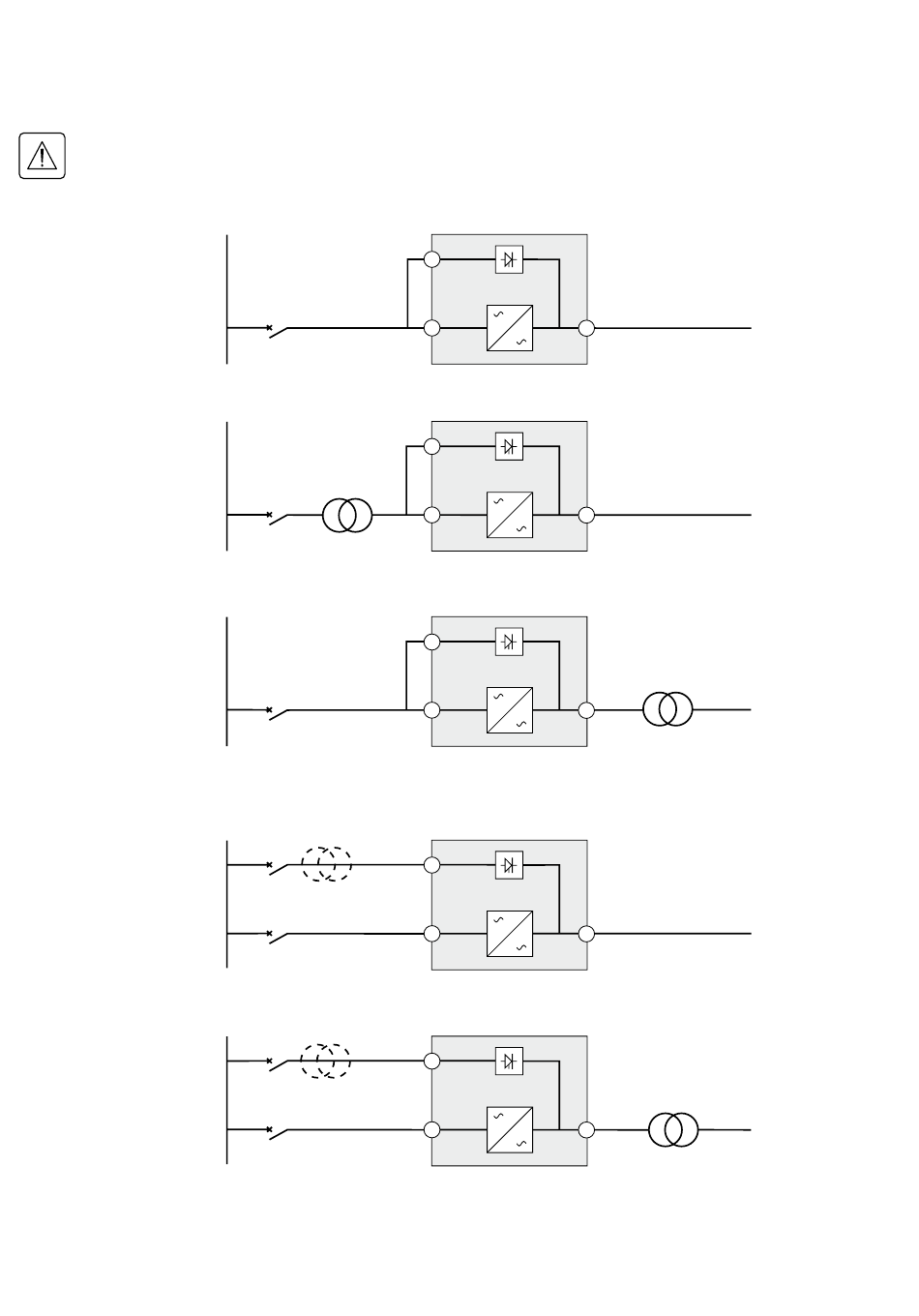

SAI con redes de entrada AC Normal y AC Bypass comunes

Cuadro
general
baja
tensión
(CGBT)
Cambio de EET entre aguas arriba y aguas abajo o aislamiento galvanizado requerido
Cuadro
general
baja
tensión
(CGBT)
Cuadro
general
baja
tensión
(CGBT)

SAI con redes de entrada AC Normal y AC Bypass separadas

Cuadro
general
baja
tensión
(CGBT)
Cambio de EET entre aguas arriba y aguas abajo o aislamiento galvánico requerido
Cuadro
general
baja
tensión
(CGBT)
(*): No se necesita el transformador:
z si las redes de entrada AC Normal y AC Bypass provienen de la misma fuente,
y si la sección y la longitud de los cables de las redes de entrada AC Normal y AC Bypass son idénticas,
z
y si las redes de entrada AC Normal y AC Bypass están protegidas por un solo interruptor diferencial.
z
