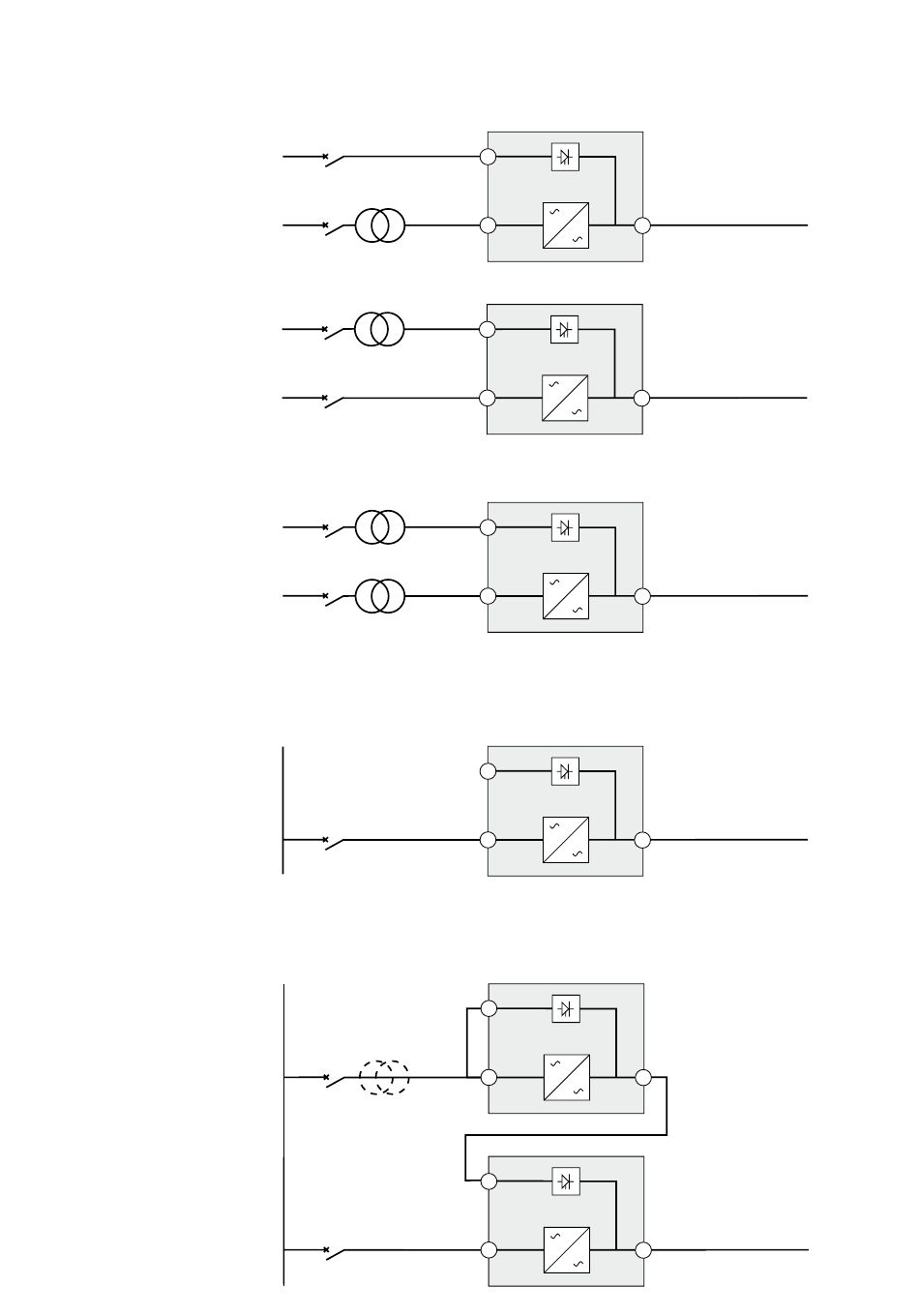

ASI avec réseaux d'entrée AC Normal et AC Bypass séparés et provenant de sources
différentes
TGBT 1
TGBT 2
TGBT 1
TGBT 2
Changement de SLT entre amont et aval ou isolation galvanique requis
TGBT 1
TGBT 2
Convertisseur de fréquence (sans réseau d'entrée AC Bypass)
Configuration utilisée quand la fréquence de l'application diffère de celle du réseau (Exemple: ASI pour la
marine).
Tableau
général
basse
tension
(TGBT)

Redondance secours

Configuration utilisée pour assurer la redondance (N+1) à des applications critiques.
Tableau
général
basse
tension
(TGBT)
AC Bypass
11
10
AC Normal
AC Bypass
11
10
AC Normal
AC Bypass
11
10
AC Normal
11
10
AC Normal
AC Bypass
11
10
AC Normal
(*)
(voir page 18)
11
10
AC Normal
8
ou
8
8
8
8
8
2. Installation
Applications
Applications
Applications
Applications
Applications
34007558FR/AE - Page 19
