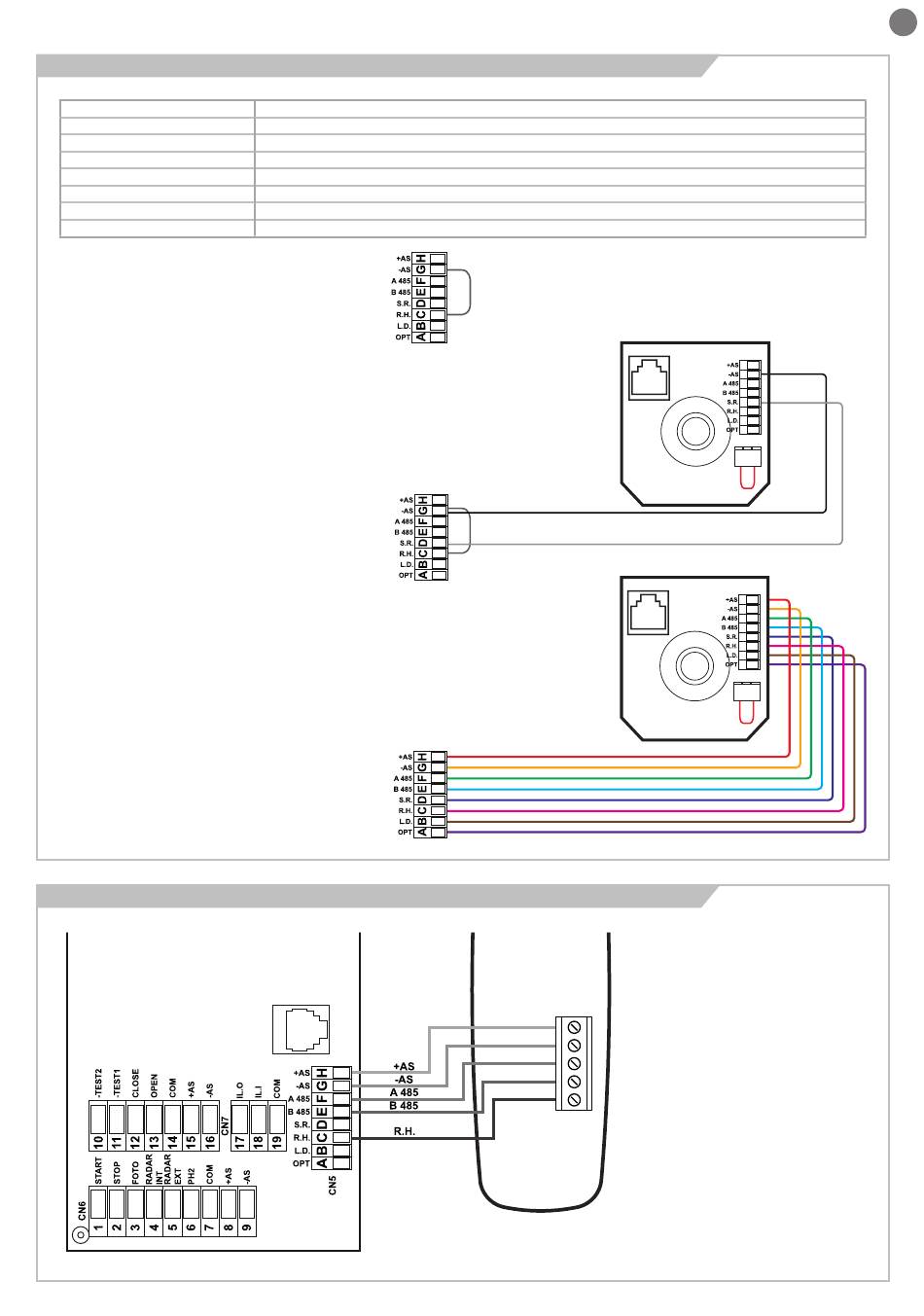

9.7 - Esempio di collegamento selettore manuale SMNPAE
+AS
-AS
A 485
B 485
S.R.
R.H.
L.D.
OPT
1) - Senza selettore manuale o con selettore
via radio SEL3
Nel caso non si voglia il selettore manuale è obbligatorio eseguire un
ponte sul connettore CN5 tra la connessione -AS e R.H.
2) - Con selettore manuale 2 fili
Con il collegamento con soli 2 fili si perde: indicazione luminosa led
errori, reset hardware, connessione del terminale EASY2.
3) - Con selettore completo
Installazione consigliata.
9.8 - Esempio di collegamento selettore SEL1 e SEL2
Positivo alimentazione selettore
Negativo alimentazione selettore
Collegamento per programmatore EASY
Collegamento per programmatore EASY
Selettore rotativo
Reset
Led di segnalazione errore
Opzionale (non utilizzato)
