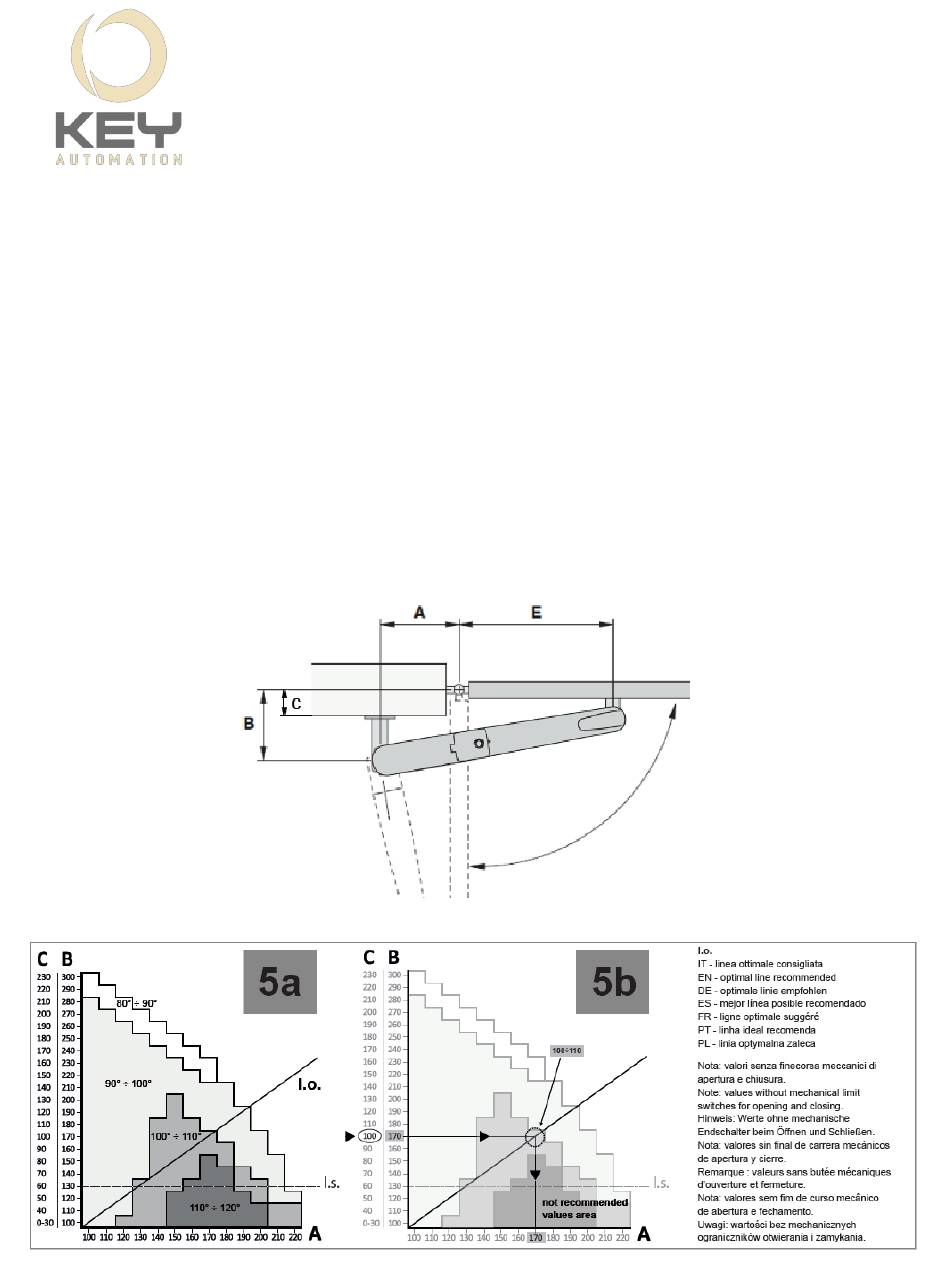

1) Vérifier, suivant l'angle d'ouverture des battants, qu'il est possible de respecter les mesures
indiquées dans le tableau.
2) Mesurer sur place la valeur de C
3) Suivant la mesure de « C » et l'angle d'ouverture des battants dans le tableau, on peut trouver
la valeur de « A » dans le tableau. Par exemple, si « C » est égale à 100 mm et qu'on désire un
angle d'ouverture de 100° « A » devra mesurer environ 165 mm
4) La fixation de la plaque s'effectue en utilisant des vis adaptées au matériau du pilier. Fixer
la patte en position horizontale
Notice simplifiée
Installation d'un
KRAY2524ER
Fixation des moteurs
Publicité
Manuels Connexes pour Key Automation KRAY2524ER
Sommaire des Matières pour Key Automation KRAY2524ER
- Page 1 Notice simplifiée Installation d’un KRAY2524ER Fixation des moteurs 1) Vérifier, suivant l’angle d’ouverture des battants, qu’il est possible de respecter les mesures indiquées dans le tableau. 2) Mesurer sur place la valeur de C 3) Suivant la mesure de « C » et l’angle d’ouverture des battants dans le tableau, on peut trouver la valeur de «...
- Page 2 Câblage d’un KRAY2524ER Moteur Moteur maître esclave FLASH PH-POW PH-POW Raccordement électrique : Alimentation 230V : Câble RO2V 3 X 1,5mm² (phase, neutre et terre). Alimentation des moteurs : moteur maître déjà raccordé à la centrale. Pour le moteur esclave 2 X 1,5mm².
- Page 3 Mise en service ère Lors de la 1 mise sous tension de la logique de commande il faut effectuer une procédure d’auto-apprentissage en procédant comme suit : 1) Une fois le câblage réalisé, déverrouiller l’automatisme et placer le portail à mi course, revérouiller et mettre sous tension 230V 2) Brancher le programmateur DYL (lors du premier allumage choisissez la langue à...
- Page 4 Mise en service (suite) 7) Programmation des télécommandes. Sur le programmateur DYL, presser la touche X jusqu’à faire apparaître à l’écran 14A puis presser une fois la touche ▼ afin de lire RX4X à l’écran et valider avec V. Sélectionner AJOUTER TX et valider avec V. Il faut à ce moment choisir quel canal du récepteur on souhaite programmer.
