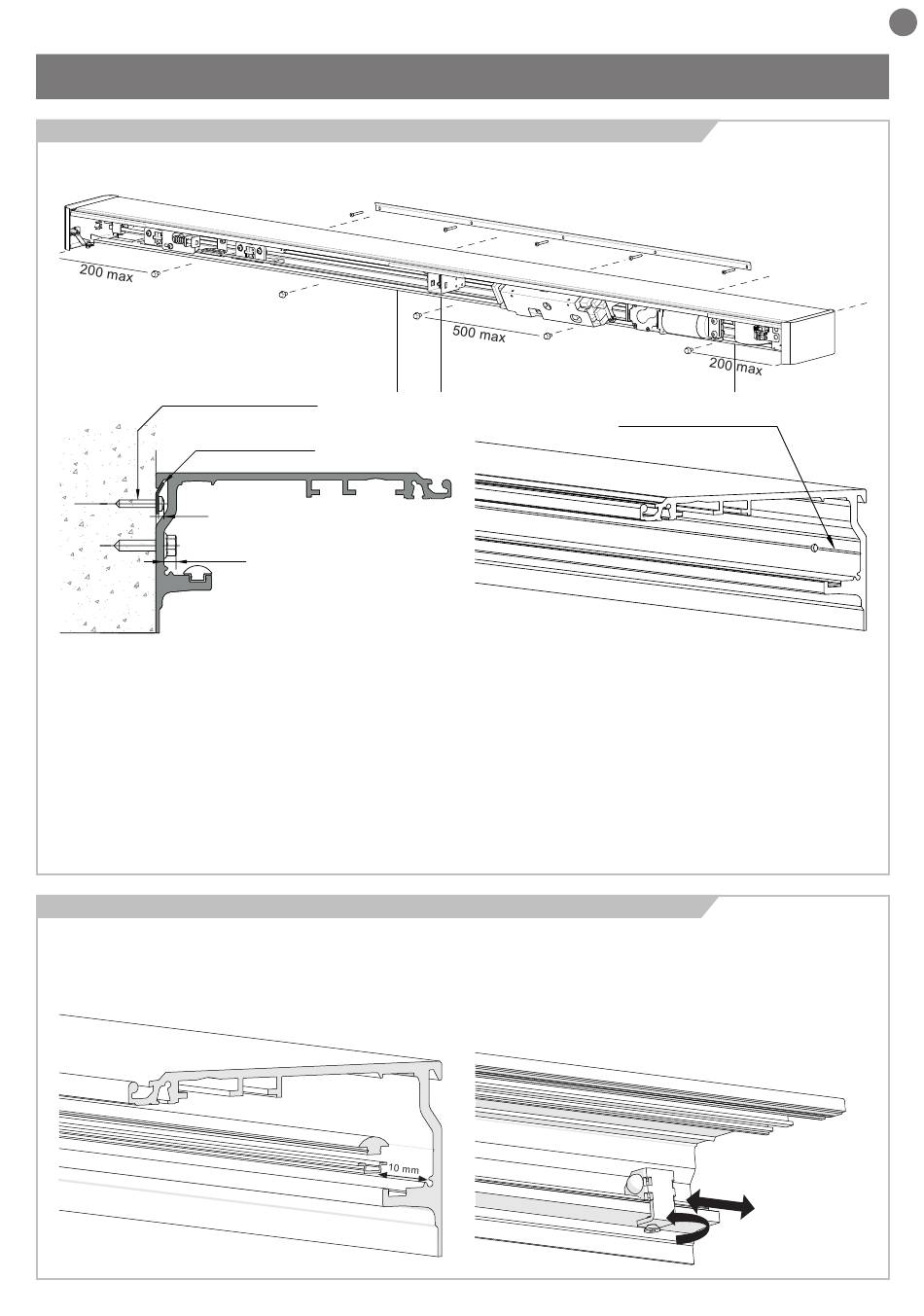

5 - INDICAZIONI PER IL FISSAGGIO
5.1 - Fissaggio
Nelle figure seguenti è illustrato lo schema di fissaggio dell'automazione alla parete.
Diametro vite max Ø4,2
Staffa di aggancio
3,5 max
6,5 max
È possibile utilizzare il profilo di aggancio per agevolare il montaggio
dell'automazione. Si consiglia di fissare prima la vite centrale e
successivamente le viti laterali in modo da poter mettere in bolla
correttamente il profilo. Per il fissaggio del profilo di aggancio si
devono utilizzare viti con altezza della testa non superiore a 3,5 mm
e diametro max 4,2 mm.
Prima di procedere alla foratura e al fissaggio della trave principale,
rimuovere i finecorsa, togliere il binario di scorrimento e il profilo
antivibrante per evitare danneggiamenti. Successivamente forare
la trave in corrispondenza dell'apposita tacca come indicato nella
figura sottostante.
5.2 - Inserimento del binario sulla trave
Inserire il binario e la guarnizione antivibrante nella sede predisposta
sulla trave come nell'immagine sottostante. Assicurarsi che la sede
sia pulita e priva di trucioli.
Tacca di riferimento per i
fori di fissaggio a parete
La distanza massima tra due viti di fissaggio successive non deve
essere superiore a 500 mm, mentre per le viti nelle estremità si
consiglia di non superare i 200 mm di distanza dal bordo di estremità
della trave.
Una volta eseguiti tutti i fori, ripulire bene dai trucioli e residui di
alluminio la trave.
Utilizzare per il fissaggio della trave delle viti appropriate
al tipo di supporto presente con diametro non inferiore a
6 mm e con altezza della testa non superiore a 6,5 mm.
N.B. Posizionare il binario a 10 mm di distanza dal bordo terminale
della trave come indicato in figura.
Fissare il binario alla trave utilizzando i finecorsa, posizionandoli
temporaneamente alle estremità del binario, serrando leggermente
la vite in figura in maniera da bloccare possibili movimenti del
blocchetto.
IT
45
