59CU5B : Instructions d'installation, de mise en service, de fonctionnement, d'entretien et de réparation
!
Procédures importantes d'installation et de mise en service
Le non-respect de cette procédure peut causer des fumées ou des odeurs
nocives.
La pression d'admission, le débit de gaz au compteur, l'augmentation
de la température et le fonctionnement doivent être contrôlés après
installation. Des fumées et des odeurs mineures peuvent se produire
temporairement après la mise en service; elles sont dues au processus
de fabrication. Certaines personnes sont plus sensibles à ces fumées
et odeurs mineures. Nous recommandons de laisser les portes et les
fenêtres ouvertes au cours du premier cycle de chauffage.

INTRODUCTION

LA SOUFFLANTE SE TROUVE
À DROITE DE LA SECTION DE
COMBUSTION ET L'AIR
CLIMATISÉ EST DÉCHARGÉ
VERS LA GAUCHE.
HORIZONTAL À GAUCHE
DÉBIT D'AIR

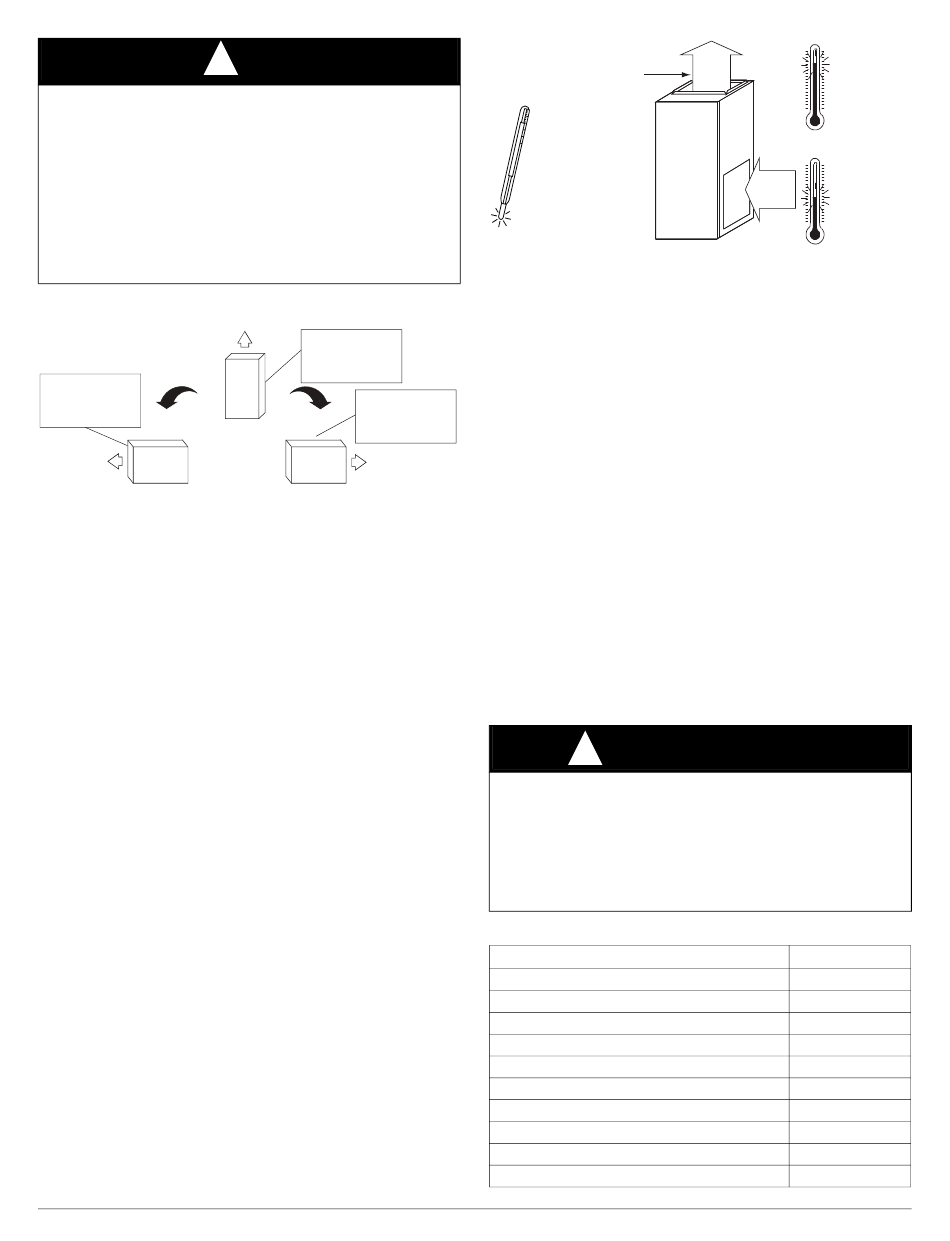

Figure 2 – Orientation à tirage ascendant/horizontal
REMARQUE: Tirage descendant non autorisé.
Cette chaudière à condensation à tirage ascendant/horizontal de
catégorie IV est certifiée par la CSA comme chaudière à évacuation
directe (à deux tuyaux) utilisant de l'air extérieur pour la combustion
(voir la Figure 2). Elle est également certifiée comme un appareil de
chauffage à évacuation indirecte (à un tuyau) utilisant de l'air intérieur
pour la combustion ou de l'air provenant d'un grenier ou d'un vide
sanitaire bien ventilé, là où le code local le permet.
La chaudière est expédiée de l'usine pour une utilisation avec le gaz
naturel seulement et ne peut pas être convertie au propane.
Ces chaudières ne sont pas approuvées pour une installation dans des
véhicules récréatifs, à l'extérieur ou dans des maisons préfabriquées ou
mobiles. Lorsqu'elle est installée sur un plancher de bois, la chaudière
doit être installée sur une base pour plancher combustible ou un boîtier
de serpentin d'évaporateur fourni par le fabricant.
Cette chaudière est conçue pour un fonctionnement continu avec une
température de retour d'air de 15 °C (60 °F) (thermomètre sec) ou pour
un fonctionnement intermittent à une température pouvant descendre
jusqu'à 13 °C (55 °F) (thermomètre sec), par exemple lors d'une
utilisation avec un thermostat de réglage de température de nuit.
La température de l'air de retour ne doit pas être supérieure à 27 °C
(80 °F) (thermomètre sec). Un non-respect de ces limites de température
d'air de retour peut affecter la fiabilité des échangeurs thermiques,
des moteurs et des commandes (consultez la
Le fabricant se réserve le droit de changer les caractéristiques techniques ou la conception, à tout moment, sans préavis et sans obligation de sa part.
AVIS
DÉBIT D'AIR
LA SOUFFLANTE SE
TROUVE SOUS LA SECTION
DE COMBUSTION ET L'AIR
CLIMATISÉ EST DÉCHARGÉ
VERS LE HAUT.
TIRAGE
ASCENDANT
LA SOUFFLANTE SE
TROUVE À GAUCHE DE LA
SECTION DE COMBUSTION
ET L'AIR CLIMATISÉ EST
DÉCHARGÉ VERS LA DROITE.
DROIT HORIZONTAL
DÉBIT D'AIR
Figure 3).
AIR D'ALIMENTATION
INSTALLATION À AU MOINS 0 °C
(32 °F) OU PROTECTION CONTRE
LE GEL REQUISE
VOIR LES DONNÉES DE PRODUIT POUR
LES RENSEIGNEMENTS DE PROTECTION
DE RÉCHAUFFEUR DE TRAPPE DE
SIPHON ACCESSOIRE ET DE CONDUITE
D'ÉVACUATION DE CONDENSAT
Figure 3 – Protection contre le gel et température de l'air de retour
La chaudière doit être dimensionnée de façon à pouvoir fournir 100 %
de la charge de chauffage prévue, plus une marge selon l'augmentation
de capacité du modèle de chaudière. Aucune des capacités du modèle de
chaudière ne peut être utilisée si la charge de chauffage est inférieure à la
moitié de la capacité de sortie du modèle de chaudière. Utilisez les
procédures de l'Air Conditioning Contractors of America (manuels J
et S), de l'American Society of Heating, Refrigerating, and
Air-Conditioning Engineers ou d'autres méthodes approuvées pour
calculer les estimations de charge de chauffage et sélectionner la
chaudière. Un surdimensionnement excessif de la chaudière peut causer
une panne prématurée de la chaudière ou de l'évent, de la gêne pour les
clients ou le gel de l'évent.
A190213FR
Le non-respect de ces consignes est considéré comme une installation
défectueuse ou une mauvaise application de la chaudière, et toute panne,
réparation ou tout dommage subséquent(e) peut avoir une incidence sur
la couverture de la garantie.
Pour plus de précisions sur l'installation des accessoires, consultez le
manuel d'instructions applicable.
REMARQUE: Retirez tous les matériaux d'emballage, le sac de pièces
détachées et la documentation avant de faire fonctionner la chaudière
(voir la Tableau
émissions de NOx contiennent également un sac de pièces
supplémentaires pour le siphon de condensat. Reportez-vous à la section
Siphon de condensat.
!
RISQUE D'INCENDIE
Le non-respect de cet avertissement pourrait provoquer des dommages
matériels ou causer des blessures graves ou mortelles.
N'installez pas la chaudière sur le dos et ne la suspendez pas avec le
compartiment de commande face au sol. Cela perturberait le
fonctionnement des contrôles de sécurité. Ne raccordez jamais de
conduits de reprise à l'arrière de la chaudière (consultez la
Tableau 3 – Sac de pièces détachées
Bride de tuyau de prise d'air
Bride de tuyau d'évent
Joints de bride de tuyau
Vis à bout pointu (brides d'évent et d'entrée)
Raccord de tuyau d'évent
Colliers de raccord de tuyau d'évent
Œillet de conduite de gaz
Couvercle de boîte de jonction
Base de boîte de jonction
Vis de borne de terre verte
7
DEVANT
AIR DE
RETOUR
3). Les chaudières à condensation à ultra faibles
AVERTISSEMENT
DESCRIPTION
°F
MAX 27 °C/80 °F
°F
MIN 16 °C/60 °F
A150573FR
Figure 4).
QUANTITÉ
1
1
2
10
1
2
1
1
1
1
