59CU5B : Instructions d'installation, de mise en service, de fonctionnement, d'entretien et de réparation
VIS (2)
Dessin représentatif seulement. Les modèles peuvent varier.
1. Disposez la chaudière sur sa partie arrière ou sur le côté
2. Retirez les deux (2) vis qui fixent le panneau de
fermeture inférieur au boîtier de la chaudière et
retirez le panneau.

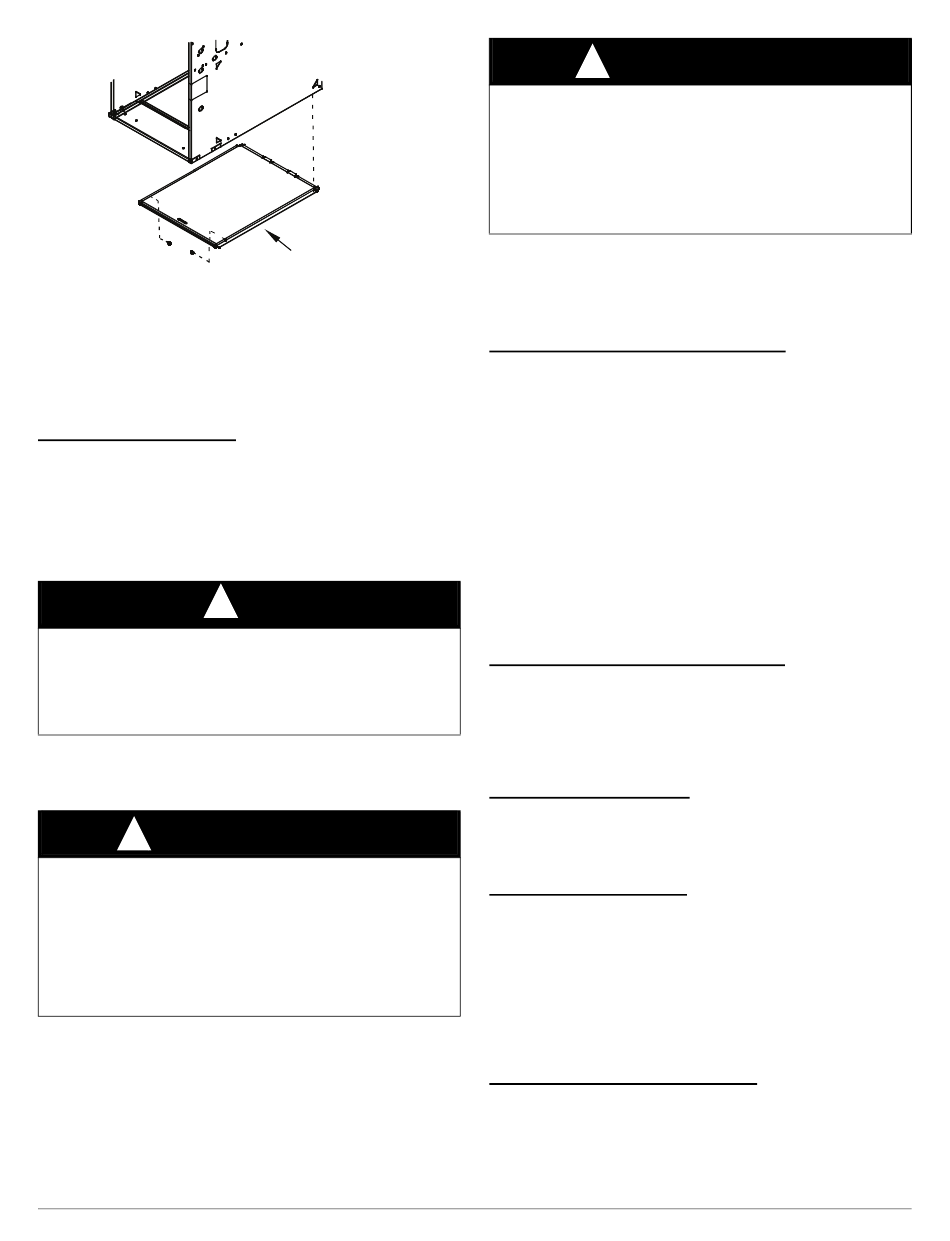

Figure 31 – Retrait du panneau de fermeture du fond (2 vis)
Entrée de reprise latérale
Ces chaudières sont expédiées avec un panneau de fermeture du fond
installé dans l'orifice de reprise inférieur. Ce panneau DOIT être en
place lorsque seul l'orifice de reprise latéral est utilisé. Là où le code
l'exige, scellez la fermeture du fond à la chaudière avec du ruban ou du
mastic, ou toute autre méthode de scellement durable.
REMARQUE: Pour les retours par le côté autorisés en configuration
horizontale, voir la Figure 30.
!
Les installations à tirage ascendant utilisant l'ouverture
d'air de retour du côté droit doivent suivre les étapes
propres à une installation à tirage ascendant avec décalage
afin que l'ouverture complète soit disponible pour les
conduits de retour.

Installation horizontale

REMARQUE: La chaudière doit être inclinée vers l'avant pour assurer
une bonne évacuation du condensat (voir la
AVERTISSEMENT
!
RISQUE D'INCENDIE, D'EXPLOSION ET
D'EMPOISONNEMENT AU MONOXYDE DE CARBONE
Le non-respect de cet avertissement pourrait entraîner des blessures
corporelles, la mort ou des dommages matériels.
N'installez pas la chaudière sur le dos et ne la suspendez pas avec le
compartiment de commande face au sol. Cela perturberait le
fonctionnement des contrôles de sécurité. Ne raccordez jamais les
conduits de retour d'air à l'arrière de la chaudière.
Le fabricant se réserve le droit de changer les caractéristiques techniques ou la conception, à tout moment, sans préavis et sans obligation de sa part.
FERMETURE
DU FOND
A170123FR
AVIS
Figure 27).
MISE EN GARDE
!

RISQUE DE DOMMAGES MINEURS AUX BIENS

Le non-respect de cette mise en garde pourrait entraîner des dommages
mineurs aux biens.
Les codes locaux peuvent exiger l'installation d'un bac de récupération
sous l'ensemble de la chaudière et d'un siphon de condensat lorsqu'on
utilise une chaudière à condensation dans un grenier ou au-dessus d'un
plafond fini.
La chaudière peut être installée horizontalement dans un grenier ou un
vide sanitaire, soit du côté gauche (LH) ou du côté droit (RH).
La chaudière peut être suspendue à des solives de plancher, à des
chevrons ou à des fermes, ou installée sur une plateforme, des blocs, des
briques ou un coussin non combustibles.
Raccordement de l'alimentation en air
Pour une chaudière non dotée d'un serpentin de refroidissement,
le conduit de sortie devra comporter un panneau d'accès amovible.
Cette ouverture doit être accessible une fois la chaudière installée et être
de dimensions telles que l'échangeur thermique puisse être vu à l'aide
d'un éclairage approprié pour une éventuelle ouverture ou qu'une sonde
puisse être insérée pour échantillonnage du flux d'air. La fixation du
couvercle doit pouvoir empêcher les fuites.
Raccordez le conduit d'alimentation d'air aux brides sur la sortie de
soufflage de la chaudière. Pliez la bride vers le haut à 90° à l'aide de
pinces à conduits (consultez la
air doit être raccordé UNIQUEMENT aux brides du conduit de sortie
d'air de la chaudière ou au boîtier de serpentin de climatisation (le cas
échéant). Ne coupez PAS le côté du caisson principal de la chaudière
pour fixer le conduit d'alimentation en air, l'humidificateur ou tout autre
accessoire. Tous les accessoires côté alimentation en air DOIVENT être
raccordés au conduit à l'extérieur du caisson principal de la chaudière.
Raccordement des conduits de retour
Le conduit de reprise peut être raccordé au fond de la chaudière. Le côté
du caisson qui fait face au bas peut également être utilisé pour raccorder
le conduit de reprise. Une combinaison du fond et du côté du caisson
face au bas peut également être utilisée. Le côté du caisson qui fait face
au haut ne peut pas être utilisé pour raccorder le conduit de reprise
(consultez la Figure 30).
Entrée de reprise du fond
Ces chaudières sont expédiées avec un panneau de fermeture du fond
installé dans l'orifice de reprise inférieur. Retirez et jetez ce panneau
lorsque l'orifice de reprise du fond est utilisé. Pour retirer le panneau de
fermeture du fond, reportez-vous à la
Entrée de reprise latérale
Ces chaudières sont expédiées avec un panneau de fermeture du fond
installé dans l'orifice de reprise inférieur. Ce panneau DOIT être en
place lorsque des orifices de reprise latéraux sont utilisés sans orifice de
reprise inférieur.
Les chaudières horizontales ne sont pas toutes approuvées pour les
raccordements de conduits de reprise latéraux (consultez la
Là où le code l'exige, scellez la fermeture du fond à la chaudière avec du
ruban ou du mastic, ou de toute autre méthode d'étanchéification
durable.
Pattes de mise à niveau (si désiré)
Les pattes de mise à niveau peuvent être utilisées dans les appareils
à tirage ascendant comportant un ou plusieurs orifices de reprise latéraux
(consultez la Figure 32). Installez les boulons, rondelles et écrous
mécaniques fournis de 8 x 38 mm (5/16 x 1 1/2 po) (max.) résistants à la
corrosion.
23
Figure 28). Le conduit d'alimentation en
Figure 31.
Figure 30).
