59CU5B : Instructions d'installation, de mise en service, de fonctionnement, d'entretien et de réparation
AVERTISSEMENT
!
RISQUE D'ÉLECTROCUTION, D'INCENDIE OU
D'EXPLOSION
Le non-respect de cet avertissement pourrait entraîner des blessures
corporelles, la mort ou des dommages matériels.
Le sectionneur principal doit être réglé en position d'arrêt (OFF) et une
étiquette de verrouillage doit être apposée avant l'installation,
la modification ou l'entretien du système. Il est possible qu'il y ait
plusieurs sectionneurs. Verrouillez le sectionneur et posez une étiquette
d'avertissement appropriée sur celui-ci. Vérifiez le bon fonctionnement
après toute intervention. Réinstallez toujours les portes d'accès après
les interventions d'entretien et de réparation.
AVERTISSEMENT
!
RISQUE D'ÉLECTROCUTION ET D'INCENDIE
Le non-respect de cet avertissement pourrait entraîner des blessures
corporelles, la mort ou des dommages matériels.
Coupez l'alimentation en gaz et en électricité de la chaudière et posez
une étiquette de verrouillage avant d'effectuer un entretien ou une
réparation. Conformez-vous aux instructions de fonctionnement de
l'étiquette fixée à la chaudière.
2. Retirez la porte du compartiment de commande.
3. Débranchez les câbles ou connecteurs de l'interrupteur thermique
du brûleur, du robinet de gaz, de l'allumeur et du détecteur de
flamme.
4. À l'aide d'une clé de maintien, débranchez le tuyau d'alimentation
en gaz du robinet de régulation de gaz de la chaudière.
5. Retirez les vis qui fixent le bloc brûleur au panneau cellulaire.
REMARQUE: Le brûleur, le collecteur, le robinet de gaz et la buse
doivent être retirés d'un seul bloc.
6. Retirez soigneusement l'ensemble d'isolation du brûleur. L'isolant
DOIT être réinstallé avant le remontage.
7. Nettoyez les ouvertures de l'échangeur thermique à l'aide d'un
aspirateur et d'une brosse douce (voir la

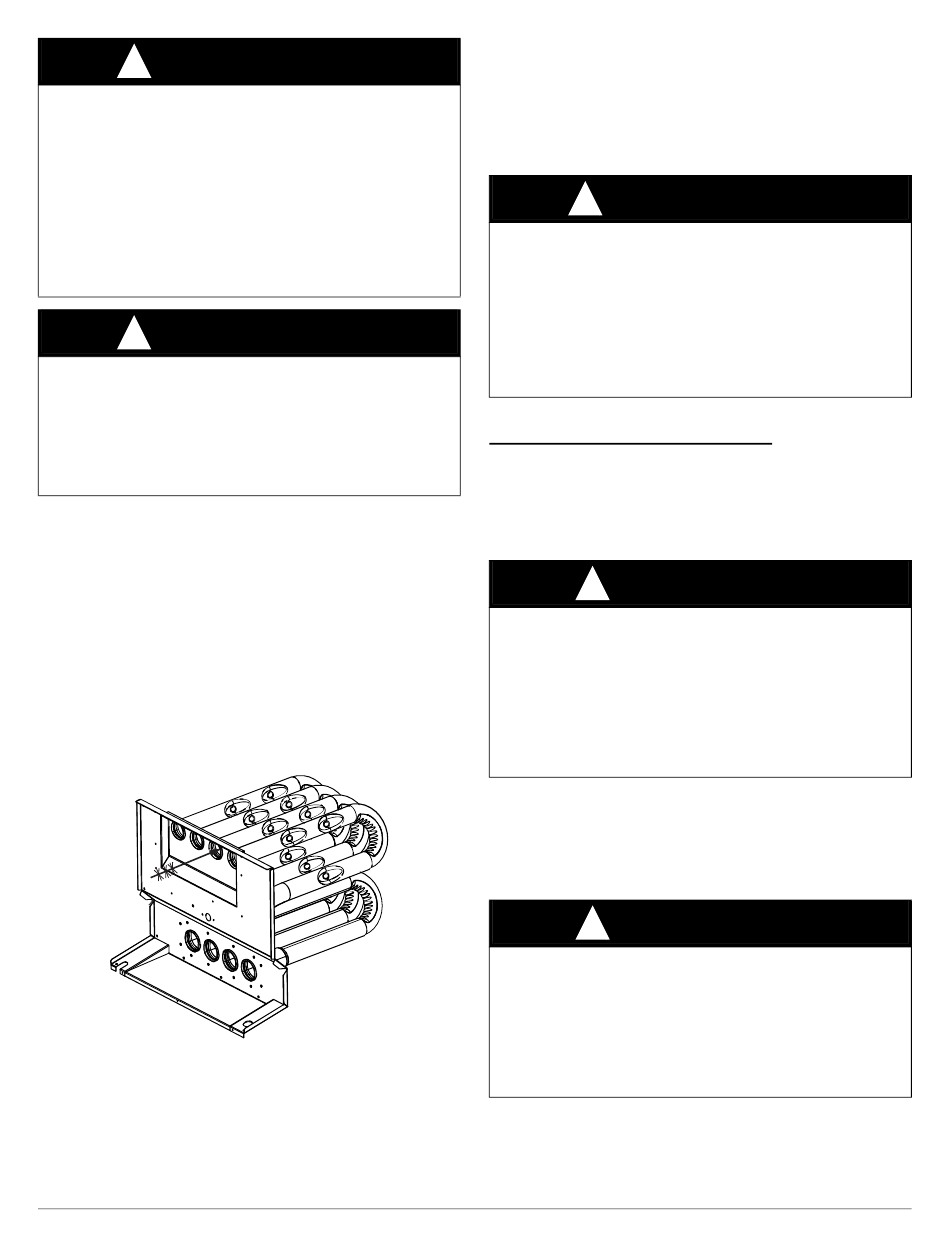

Figure 68 – Nettoyage de la cellule de l'échangeur thermique
REMARQUE: Une fois le nettoyage terminé, inspectez les échangeurs
thermiques pour vous assurer qu'ils sont exempts de corps étrangers qui
pourraient restreindre le débit des produits de combustion.
8. Inversez les étapes 6 à 1 pour le réassemblage. Serrez les vis du
brûleur à 45 po-lb pour assurer un joint étanche du brûleur.
Le fabricant se réserve le droit de changer les caractéristiques techniques ou la conception, à tout moment, sans préavis et sans obligation de sa part.
Figure 68).
A190291
71
9. Reportez-vous au schéma de câblage de la chaudière et rebranchez
les fils de l'interrupteur thermique du brûleur, du robinet de gaz,
de l'allumeur et du détecteur de flamme.
10. Ouvrez l'alimentation en gaz et en électricité à la chaudière.
11. Vérifiez le fonctionnement de la chaudière sur deux cycles de
chauffage complets.
12. Inspectez pour déceler toute fuite de gaz.
AVERTISSEMENT
!
RISQUE D'INCENDIE OU D'EXPLOSION
Le non-respect de cet avertissement pourrait entraîner des blessures
corporelles, la mort ou des dommages matériels.
Ne purgez jamais un conduit de gaz dans une chambre de combustion.
N'effectuez jamais une recherche de fuite de gaz à l'aide d'une flamme.
Utilisez une solution savonneuse spécialement conçue pour la détection
des fuites de gaz, disponible dans le commerce, pour tester tous les
raccords. Un incendie ou une explosion pourrait entraîner des
dommages matériels, de sérieuses blessures, voire la mort.
13. Replacez la porte principale de la chaudière.
Échangeurs thermiques secondaires
Le côté condensation (intérieur) de l'échangeur thermique secondaire
NE PEUT PAS être inspecté ou réparé sans un retrait complet du bloc
échangeur thermique. Obtenez une information détaillée sur le retrait de
l'échangeur thermique auprès de votre distributeur.

PROTECTION CONTRE LE FROID

MISE EN GARDE
!
RISQUE DE DOMMAGES AUX BIENS ET À
L'APPAREIL
Le non-respect de cette mise en garde pourrait provoquer des
dommages à l'appareil ou aux biens.
Si l'air de la pièce dans laquelle se trouve la chaudière n'est pas
conditionné et que la température ambiante peut descendre à 0 °C
(32 °F) ou moins, des mesures de protection contre le gel doivent être
prises pour éviter des dommages mineurs à la propriété ou à l'appareil.
Le transfert thermique dans l'échangeur thermique à condensation cause
l'accumulation d'un peu d'eau dans la chaudière. C'est pourquoi il faut
éviter, après l'avoir mise en service, de laisser la chaudière non protégée
éteinte et au repos pendant une longue période lorsque la température
ambiante descend à 0 °C (32 °F) ou moins. Pour protéger la chaudière
contre le froid, suivez les procédures ci-dessous :
MISE EN GARDE
!
DANGER DE DOMMAGES AUX COMPOSANTS DE
L'APPAREIL
Le non-respect de cette mise en garde pourrait provoquer des
dommages à la chaudière et aux biens.
N'utilisez pas d'éthylène glycol (liquide antigel pour automobile ou
l'équivalent). Cela pourrait causer une défaillance des composants en
plastique.
1. Procurez-vous du propylène glycol (antigel pour piscine/véhicules
de loisir ou l'équivalent).
2. Coupez l'alimentation électrique et l'alimentation en gaz de la
chaudière.
3. Retirez la porte du compartiment de commande de la chaudière.
