Fixez les joints aux adaptateurs de
tuyaux d'évent et d'air de combustion.

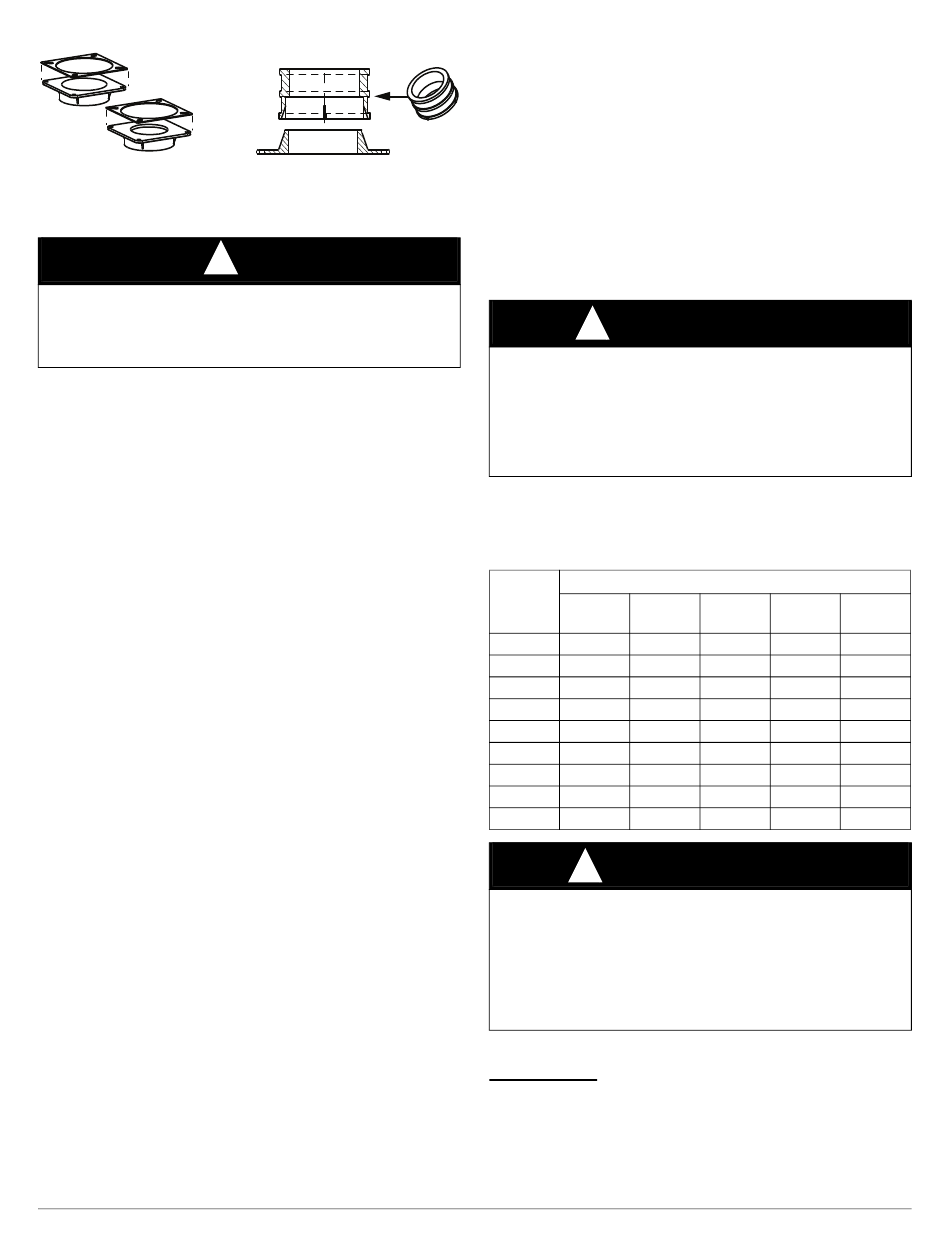

Figure 58 – Accouplement d'évent et adaptateur avec joints
Les instructions suivantes s'appliquent uniquement à la tuyauterie
!
N'UTILISEZ PAS CES TECHNIQUES POUR LA TUYAUTERIE
DE VENTILATION EN POLYPROPYLÈNE. Pour savoir comment
installer un système de ventilation en polypropylène, consultez les
instructions du fabricant du système en question.
d'évent DWV en PVC/ABS. Posez les tuyaux d'évent et d'air de
combustion qui restent de la façon illustrée ci-dessous. Il est
recommandé de couper, préparer et préassembler tous les tuyaux avant
de coller tout joint de façon permanente.
1. En commençant de la chaudière vers l'extérieur, coupez le tuyau à
la ou aux longueurs voulues.
2. Ébavurez l'intérieur et l'extérieur du tuyau.
3. Chanfreinez le bord extérieur du tuyau pour une meilleure
répartition de l'apprêt et de la colle.
4. Terminez l'installation des tuyaux d'évent et d'air de combustion
en raccordant l'évent concentrique ou en posant les coudes de sortie
requis (voir la Figure 43 et la
Pour la sortie d'un système à air de combustion ventilé, consultez la
Figure 50.
5. Nettoyez et séchez toutes les surfaces à joindre.
6. Vérifiez l'ajustement du tuyau et marquez la profondeur d'insertion
sur le tuyau.
7. Insérez le tuyau d'évent dans le coude d'évent.
8. Serrez le collier sur le coude d'évent à 15 lb-po.
9. Serrez le collier sur le raccord d'évent à 15 lb-po.
10. Insérez le tuyau d'air de combustion dans l'adaptateur.
11. Percez un avant-trou dans l'adaptateur jusque dans le tuyau d'air de
combustion et fixez le tuyau à l'adaptateur avec des vis à métaux.
NE PAS PERCER DANS DES CONDUITS D'ÉVACUATION
EN POLYPROPYLÈNE. Utilisez un raccord d'évent accessoire
en option au besoin.
12. Scellez le tour du conduit d'air de combustion à l'aide de silicone
ou de ruban métallique. LES PRODUITS D'ÉTANCHÉITÉ À
BASE DE SILICONE PEUVENT NE PAS CONVENIR AUX
SYSTÈMES DE VENTILATION EN POLYPROPYLÈNE.
CONSULTEZ LES INSTRUCTIONS DU FABRICANT DU
SYSTÈME DE VENTILATION EN POLYPROPYLÈNE.
13. Une fois les tuyaux coupés et préassemblés, appliquez une
généreuse couche d'apprêt pour colle sur l'emboîture du raccord et
l'extrémité du tuyau jusqu'à la marque d'insertion. Appliquez
rapidement la colle approuvée sur l'extrémité du tuyau et
l'emboîture du raccord (par-dessus l'apprêt). Appliquez la colle en
couche légère et uniforme à l'intérieur de l'emboîture pour éviter
l'excès de colle. Appliquez une seconde couche. NE PAS
COLLER LES RACCORDS DE POLYPROPYLÈNE.
14. Pendant que la colle est encore humide, tournez le tuyau dans
l'emboîture sur 6 mm (1/4 po). Veillez à ce que le tuyau soit
entièrement inséré dans l'emboîture du raccord.
Le fabricant se réserve le droit de changer les caractéristiques techniques ou la conception, à tout moment, sans préavis et sans obligation de sa part.
.
Adaptateur et raccord d'évent
A13074FR
AVIS
Figure 44).
15. Essuyez l'excès de colle du joint. Un bourrelet continu de colle sera
visible autour du périmètre d'un joint bien fait.
16. Manipulez les joints avec soin jusqu'à ce que la colle sèche.
17. Les parties horizontales du système de ventilation devront être
supportées afin d'éviter tout fléchissement. Espacez les supports de
tuyaux d'air de combustion et d'évent (voir la
Supportez les tuyaux à l'aide d'une courroie de suspension en métal
perforé ou de supports disponibles dans le commerce et conçus
pour supporter les tuyaux en plastique.
18. Inclinez les tuyaux d'air de combustion et d'évent vers le bas en
direction de la chaudière. Une pente minimale d'au moins 6 mm
(1/4 po) par pied linéaire (25 mm [1 po] tous les 1,2 m [4 pi]) sans
affaissement entre les supports est requise. Consultez la mise en
garde ci-dessous.
MISE EN GARDE
!
RISQUE DE NON-FIABILITÉ DE LA CHAUDIÈRE
Le non-respect de cette mise en garde peut entraîner des arrêts
intempestifs, le gel des sorties d'évents ou des pannes de chauffage.
Inclinez les tuyaux d'air de combustion et d'évent vers le bas en
direction de la chaudière d'au moins 6 mm (1/4 po) par pied linéaire de
tuyau.
19. Utilisez les méthodes appropriées pour sceller les ouvertures aux
endroits où les tuyaux d'évent et d'air de combustion passent à
travers le toit ou un mur extérieur.
Tableau 19 – Espacement des supports
Diamètre
PVC SDR 21
série 40
1 1/2 po 3 pi 2 1/2 pi
38 mm 914 mm 762 mm
2 po 3 pi
51 mm 914 mm 914 mm
2 1/2 po 3 1/2 pi
64 mm 1 067 mm 914 mm
3 po 3 1/2 pi
76 mm 1 067 mm 914 mm
4 po 4 pi 3 1/2 pi
AVERTISSEMENT
!
RISQUE D'EMPOISONNEMENT AU MONOXYDE DE
CARBONE
Le non-respect de cet avertissement pourrait provoquer des blessures,
voire la mort.
N'UTILISEZ PAS de colle pour joindre des systèmes de ventilation en
polypropylène. Pour installer des systèmes de ventilation en
polypropylène, suivez les instructions du fabricant.
Installation de la sortie d'évent
Sorties de toit
Une sortie dans le toit nécessitera un solin de 102 mm (4 po) pour un évent
concentrique de 50 mm (2 po) de diamètre nominal KGAVT0701CVT ou
un solin de 127 mm (5 po) de diamètre pour une trousse d'évent
concentrique de 80 mm (3 po) de diamètre nominal KGAVT0801CVT.
Dans le cas des systèmes de ventilation à un ou deux conduits, un solin de
diamètre approprié est requis pour chaque conduit.
49
Matériaux
ABS PVC-C
et 26
3 pi 3 pi
914 mm 914 mm
3 pi 3 pi 3 pi
914 mm 914 mm
3 pi 3 1/2 pi 3 1/2 pi
1 067 mm 1 067 mm 1 000 mm
3 pi 3 1/2 pi 3 1/2 pi
1 067 mm 1 067 mm 1 000 mm
4 pi 4 pi
Tableau 19).
Poly-
propylène
3,25 pi
1 000 mm
3,25 pi
1 000 mm
3,25 pi
3,25 pi
3,25 pi
