B
A

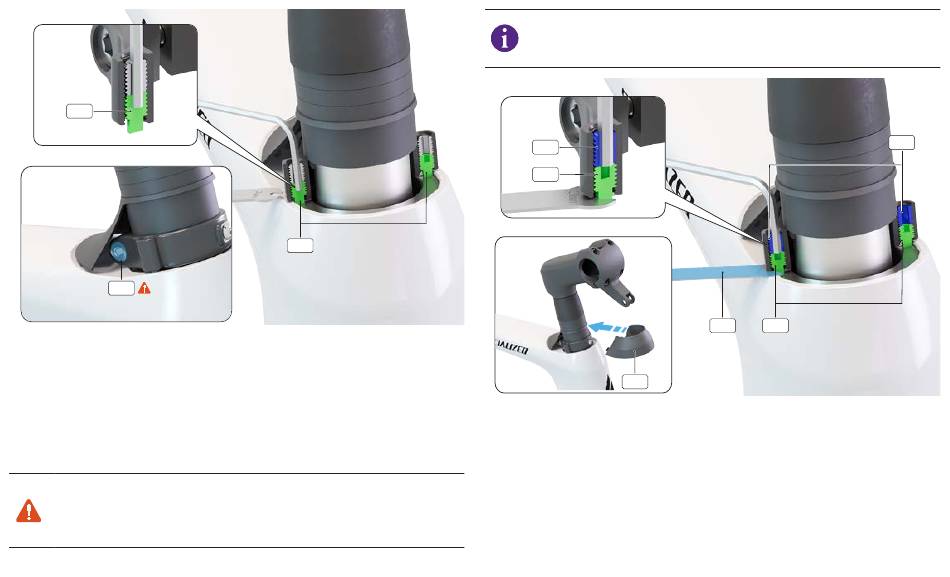

ƒ Tout en appuyant sur la potence vers le bas, à l'aide d'une clé
dynamométrique et d'un embout hexagonal de 4 mm, serrez la vis de
serrage du collier du jeu de direction (A) à un couple de 4 Nm/35 in-lbf .
ƒ À l'aide d'une clé hexagonale de 2 mm, réglez les vis de précontrainte
du collier du jeu de direction (B) . Alternez entre les deux vis de manière
progressive tout en serrant le frein avant et en secouant le vélo d'avant
en arrière jusqu'à ce qu'il n'y ait plus de mouvement/jeu et que le jeu de
direction tourne librement .
AVERTISSEMENT ! Ne serrez pas la vis de serrage du collier
du jeu de direction tant que la cartouche n'est pas installée.
Un collier installé et/ou serré de manière inappropriée peut
entraîner une perte de contrôle du vélo et une chute du cycliste.
53
B
Avant de régler les vis de précontrainte inférieures, vérifiez que
les vis de blocage supérieures du jeu de direction ne sont pas
serrées.
C
B
D
ƒ Positionnez la clé plate de 3 mm fournie (A) en dessous de la vis
de précontrainte du collier du jeu de direction (B) . À l'aide d'une clé
dynamométrique et d'un embout hexagonal de 2,5 mm, serrez la
vis de blocage supérieure (C) à un couple de 1,0 Nm/9 in-lbf pour la
verrouiller . Répétez ce processus de l'autre côté .
NE LUBRIFIEZ PAS LES VIS DE BLOCAGE !
ƒ Installez la moitié avant du capot de jeu de direction (D) si vous utilisez
le grand modèle en 2 parties .
C
A
B
