10.6. CARTER MOTEUR
A

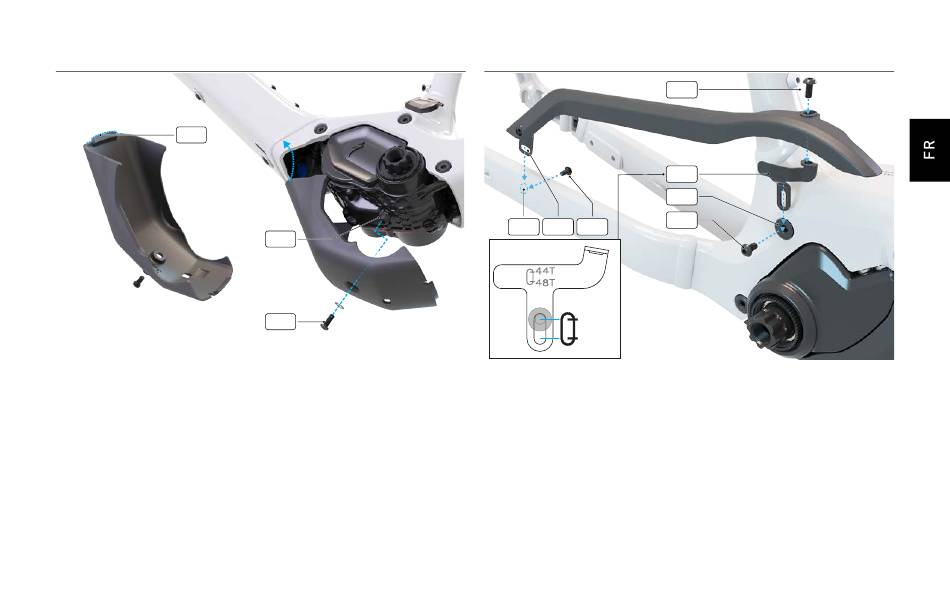

ƒ Repérez le bec du carter moteur (A) qui vient contre le bord inférieur
du tube diagonal, puis alignez l'orifice du carter moteur avec l'orifice de
fixation fileté (B) situé sur le moteur .
ƒ Insérez la vis inférieure (C) puis, à l'aide d'une clé dynamométrique et
d'une douille Torx T25, serrez la vis au couple recommandé .
B
C
10.7. PROTECTION ET GUIDE DE LA CHAÎNE
C
B
A
44 T
48 T
ƒ Insérez la vis (A) à travers le support de fixation arrière (B) et dans
l'orifice situé sur le côté interne de la base (C) .
ƒ Insérez la vis (D) à travers le support de fixation avant (E) et dans la vis
de fixation centrale du moteur (F) .
ƒ Alignez la fente du support de fixation (E) et la tête de la vis (D) avec la
taille du plateau correspondant gravée sur le support de fixation (E) .
ƒ À l'aide d'une clé dynamométrique et d'un embout hexagonal de 3 mm,
serrez les vis au couple recommandé .
ƒ Insérez la vis supérieure (G) à travers la protection et dans le support de
fixation (E) puis serrez-la au couple recommandé .
G
E
F
D
40
