1 : MONTAGE DES SUPPORTS :
ƒ Insérez l'unité du compteur dans le corps de la potence (A) .
ƒ Insérez le support de l'éclairage (B) dans le corps de la potence .
ƒ Positionnez le cintre (C) dans le corps de la potence .
ƒ Insérez les câbles du compteur (D) dans les rainures du support de
l'éclairage (B) .
2 : MONTAGE DE LA FACE AVANT :
ƒ Positionnez la face avant de la potence (E) dans le corps de la potence
par-dessus les câbles (F) en veillant à ne pas pincer les câbles du
compteur .
ƒ Vérifiez que le sens d'installation de la face avant est correct (G) .
ƒ Installez les vis de la potence (H/I) sans les serrer dans la face avant
et dans le corps de la potence puis alignez le cintre dans la position
souhaitée .
3 : SERRAGE DES VIS :
ƒ Serrez progressivement les vis supérieures (H) en alternant entre celle
de gauche et celle de droite jusqu'à atteindre le couple de serrage
recommandé .
ƒ Serrez progressivement les vis inférieures (I) en alternant entre celle
de gauche et celle de droite jusqu'à atteindre le couple de serrage
recommandé .
4 : VÉRIFICATION FINALE :
ƒ Vérifiez que le cintre est installé correctement en le faisant pivoter de
haut en bas puis en le tournant de gauche à droite tout en maintenant
la roue avant . S'il y a du jeu, alors la potence n'est pas convenablement
installée et doit être resserrée .
43

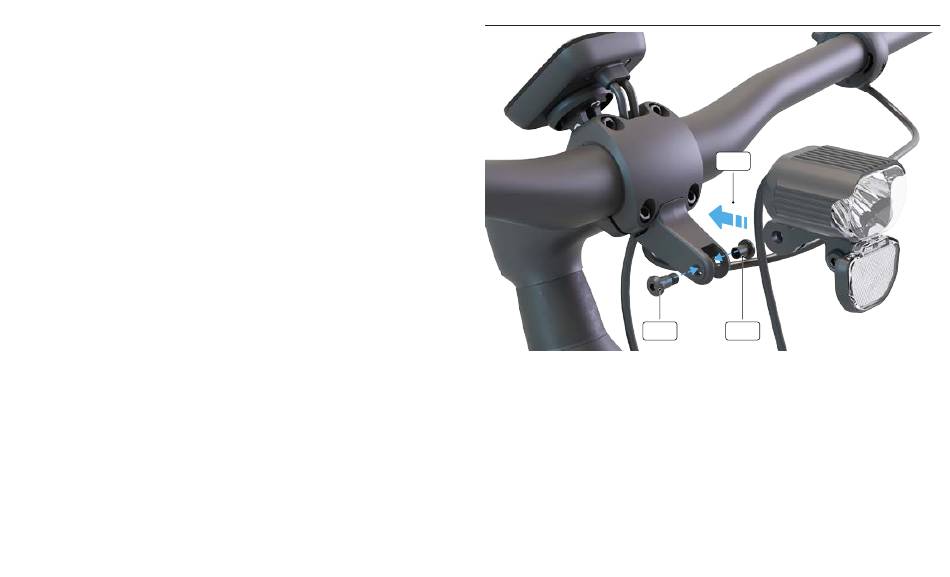

10.9.3 MONTAGE DE L'ÉCLAIRAGE AVANT
B
ƒ Installez l'éclairage avant (A) sur le support de l'éclairage et insérez les
vis (B) de chaque côté .
ƒ À l'aide de deux clés hexagonales de 3 mm, serrez légèrement les vis de
fixation .
A
B
