11.4. MODIFICATION DU RESSORT ET/OU AJOUT
D'ENTRETOISES
A
B
1

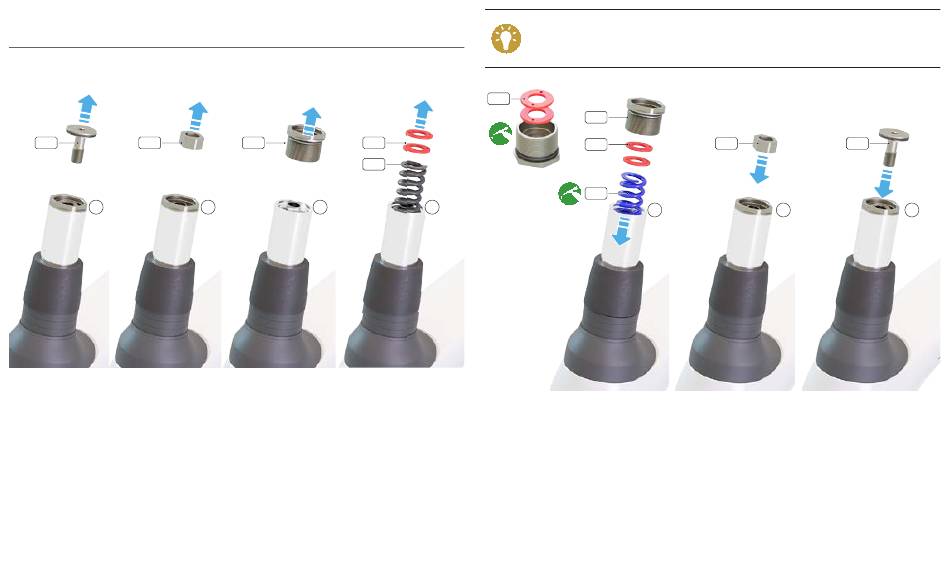

ƒ Pour accéder au ressort Future Shock et aux entretoises de
précontrainte, retirez d'abord la potence et l'entretoise réductrice de
potence .
ƒ FS 3.2 uniquement : à l'aide d'une clé hexagonale de 4 mm, retirez la
vis de la cartouche d'amortissement (A) .
ƒ FS 3.2 uniquement : à l'aide d'une pince à bec fin, retirez la plaque
hexagonale (B) .
ƒ FS 3.1 et 3.2 : à l'aide d'une clé à cône ou d'une douille hexagonale de
22 mm, retirez le renfort de précontrainte (C) .
ƒ Retirez les entretoises de précontrainte (D) (si préalablement installées)
et le ressort (E) .
55
C
D
E
2
3
Si vous aviez préalablement installé des entretoises, vérifiez
qu'elles ne sont pas coincées dans le renfort de précontrainte. Si
nécessaire, utilisez une pointe pour les faire sortir.
C
D
B
A
4
ƒ FS 3.1 et 3.2 : lubrifiez légèrement les côtés et les faces/extrémités du
ressort puis installez le ressort (A) ainsi que le nombre d'entretoises
de précontrainte souhaité (B) . Les entretoises peuvent être installées
directement sur le ressort ou dans le renfort avec de la graisse (C) .
ƒ FS 3.1 et 3.2 : à l'aide d'une clé dynamométrique et d'une douille de
22 mm, réinstallez le renfort de précontrainte (D) par-dessus le ressort
et les entretoises . Serrez le renfort de précontrainte à un couple de
6 Nm/53 in-lbf .
E
1
2
F
3
