10.3.2 INSERTION MINIMALE
Le cadre et la tige de selle ont tous les deux des profondeurs d'insertion
minimales qui doivent être respectées . De plus, le cadre a une profondeur
d'insertion maximale qui doit être respectée pour éviter d'endommager le
cadre et la tige de selle .

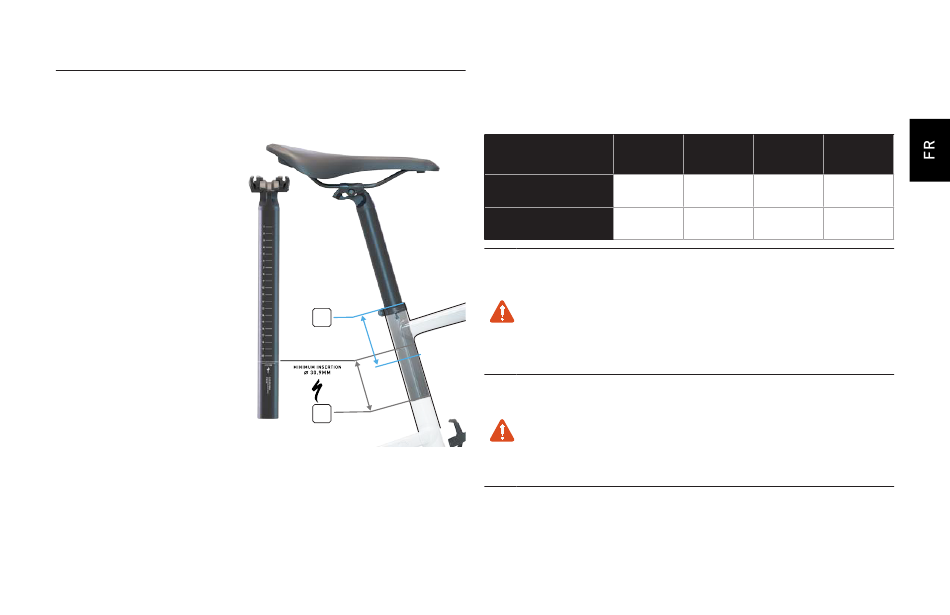

ƒ A : la tige de selle doit être
suffisamment insérée dans
le cadre de sorte que la
marque d'insertion minimale/
extension maximale (min/
max) sur la tige de selle ne
soit pas visible .
ƒ B : la tige de selle doit être
suffisamment insérée dans le
tube de selle pour atteindre
ou dépasser la profondeur
d'insertion minimale indiquée
pour le cadre .
ƒ Si la profondeur d'insertion
minimale de la tige de selle
est différente de celle du
cadre, respectez toujours la
valeur d'insertion minimale
la plus longue . Par exemple,
si la profondeur d'insertion
du cadre est de 100 mm mais
que celle de la tige de selle est de 90 mm, alors il convient de respecter
la profondeur d'insertion minimale de 100 mm .
INSERTION MAXIMALE :
ƒ Le tube de selle a été alésé en fonction de la profondeur d'insertion
maximale qui doit être respectée pour chaque taille de cadre . Cette
profondeur d'alésage limite la profondeur d'insertion de la tige de selle .
Veuillez consulter le tableau indiquant les profondeurs D'INSERTION MAXI .
ƒ Si en respectant les profondeurs d'insertion minimale et maximale
ƒ Une fois que la hauteur de selle a été définie, serrez la vis du collier de
TAILLE
Insertion mini (mm)
Insertion maxi (mm)
B
A
indiquées vous n'obtenez pas la hauteur de selle souhaitée, alors la tige
de selle doit être remplacée par un modèle plus court ou plus long .
la tige de selle au couple recommandé .
S
100
240
AVERTISSEMENT ! Le non-respect des profondeurs d'insertion
de la tige de selle et du cadre peut endommager le cadre et/ou la
tige de selle, ce qui pourrait vous faire perdre le contrôle du vélo
et chuter.
Si la tige de selle a été raccourcie, le repère min/max marqué sur
la tige de selle peut ne plus correspondre. Avant de couper la tige
de selle, notez la profondeur d'insertion mini/maxi prévue par le
fabricant de la tige de selle.
AVERTISSEMENT ! Pour obtenir les consignes générales
concernant l'installation de la tige de selle, reportez-vous à la
rubrique correspondante dans le Manuel du propriétaire. Le fait
de rouler avec une tige de selle serrée de manière inappropriée
peut entraîner l'affaissement de la tige de selle et de la selle, des
dommages sur le cadre, une perte de contrôle du vélo et la chute
du cycliste.
M
L
XL
100
100
100
260
300
300
