ATTENTION : vérifiez que la fente de la bague de compression
est tournée vers l'arrière du vélo. Ne positionnez pas la fente
près des vis de précontrainte du collier du jeu de direction.

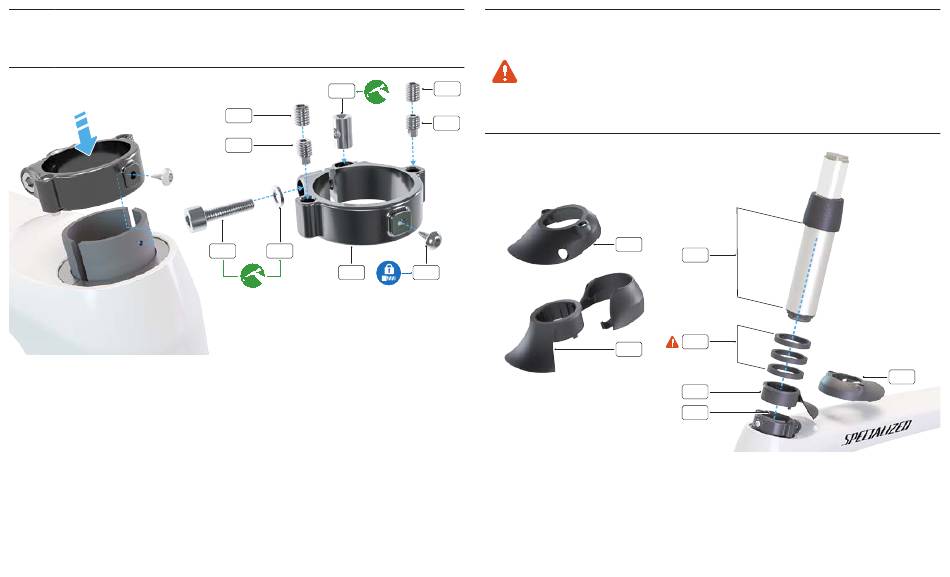

ƒ Lubrifiez la vis de serrage du collier du jeu de direction (A) puis installez
la vis, la rondelle (B) et l'écrou cylindrique (C) . Ne serrez pas la vis pour
l'instant .
ƒ Insérez les vis de précontrainte du jeu de direction inférieures (E) et les
vis de blocage supérieures (D) . Ne les serrez pas pour l'instant .
ƒ Installez le collier du jeu de direction (F) sur le pivot de direction avec
la tête de la vis de serrage tournée vers le côté de la chaîne du vélo,
comme illustré .
ƒ Appliquez une petite quantité de frein filet sur le filetage de la vis de
positionnement du collier du jeu de direction (G) puis vissez-la à travers le
collier dans le pivot de direction . À l'aide d'une clé dynamométrique et d'un
embout hexagonal de 2,5 mm, serrez la vis à un couple de 1 Nm/9 in-lbf .
51
C
D
E
A
B
F
AVERTISSEMENT ! Pour vérifier que les orifices d'insertion de
la vis sur le collier et sur le pivot de direction sont parfaitement
alignés, insérez une clé hexagonale de 2 mm à travers les
orifices avant d'installer la vis de positionnement. Un mauvais
alignement peut endommager le pivot de direction. De plus,
D
avant d'installer le collier, vérifiez que les vis de blocage du jeu
de direction ne sont pas serrées.
E
G
ƒ Installez des entretoises pour pivot de direction de 0 à 15 mm (A) sur
l'unité de la cartouche (B) .
ƒ Installez le capot de jeu de direction le plus petit (D) ou la moitié arrière
du capot de jeu de direction le plus grand (C), en fonction de votre choix .
D
B
A
C
C
E
D
