ARCHITECTURE

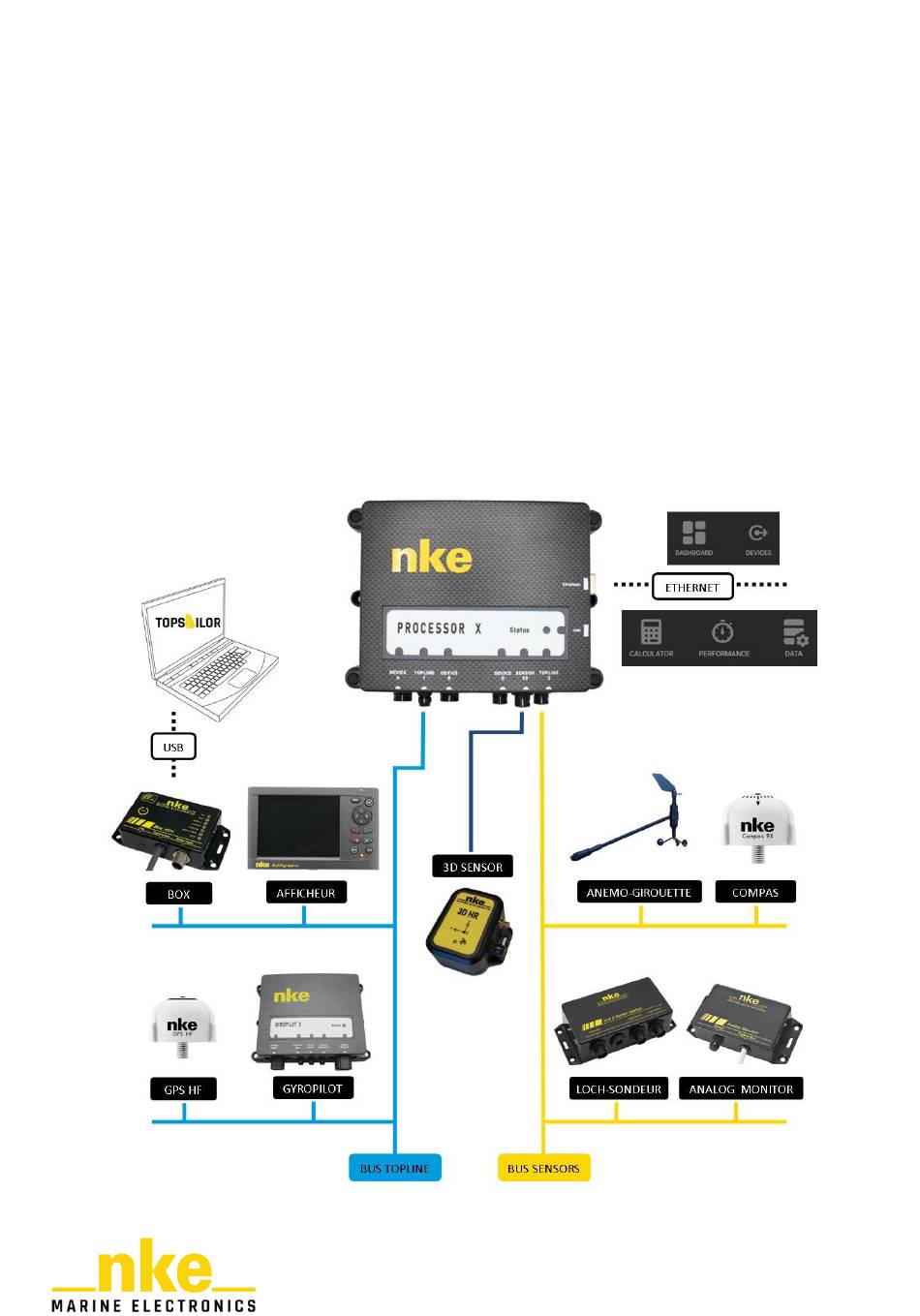

Le synoptique ci-dessous permet de comprendre comment est organisé une
installation comprenant un Processor X. Le bus Topline principal (en bleu) permet de
connecter les afficheurs, le calculateur pilote, une box et d'autres instruments. Le bus
Sensor (en jaune) permet de connecter la majorité des capteurs que l'on souhaite
intégrer à l'installation. Le Processor X permet de traiter les données des deux bus.
D'autres capteurs ou périphériques (comme un 3D Sensor HR, un sélecteur, ...) peuvent
être connectés au Processor X grâce aux prises Device proposées.
Enfin une page Web embarquée intuitive accessible à partir du port Ethernet permet
d'administrer le Processor X.
Cet environnement novateur vous donnera accès aux calculs, aux variables et aux
outils vous permettant d'optimiser votre installation et vos navigations.
