8.2.2 Utilisation sortie logique
Il est possible d'activer individuellement 4 sorties logiques, elles permettent d'activer
par exemple : un buzzer, un voyant ou un relais. Elles sont activables par une variable
sur laquelle on sélectionne une plage d'activation de la sortie.
Quand la sortie logique est configurée correctement, son statut doit passer sur READY.
Son statut passe sur ON quand les critères d'activation sont atteints et que la sortie
est déclenchée.
NOTE : Les sorties sont à « drain ouvert » avec une limitation de courant de 300mA.
Prenons à présent un nouveau cas d'utilisation. Nous souhaitons activer la sortie
logique du Device A lorsque la gîte dépasse 30 degrés. Pour l'exemple, la sortie
logique est connectée à un buzzer.

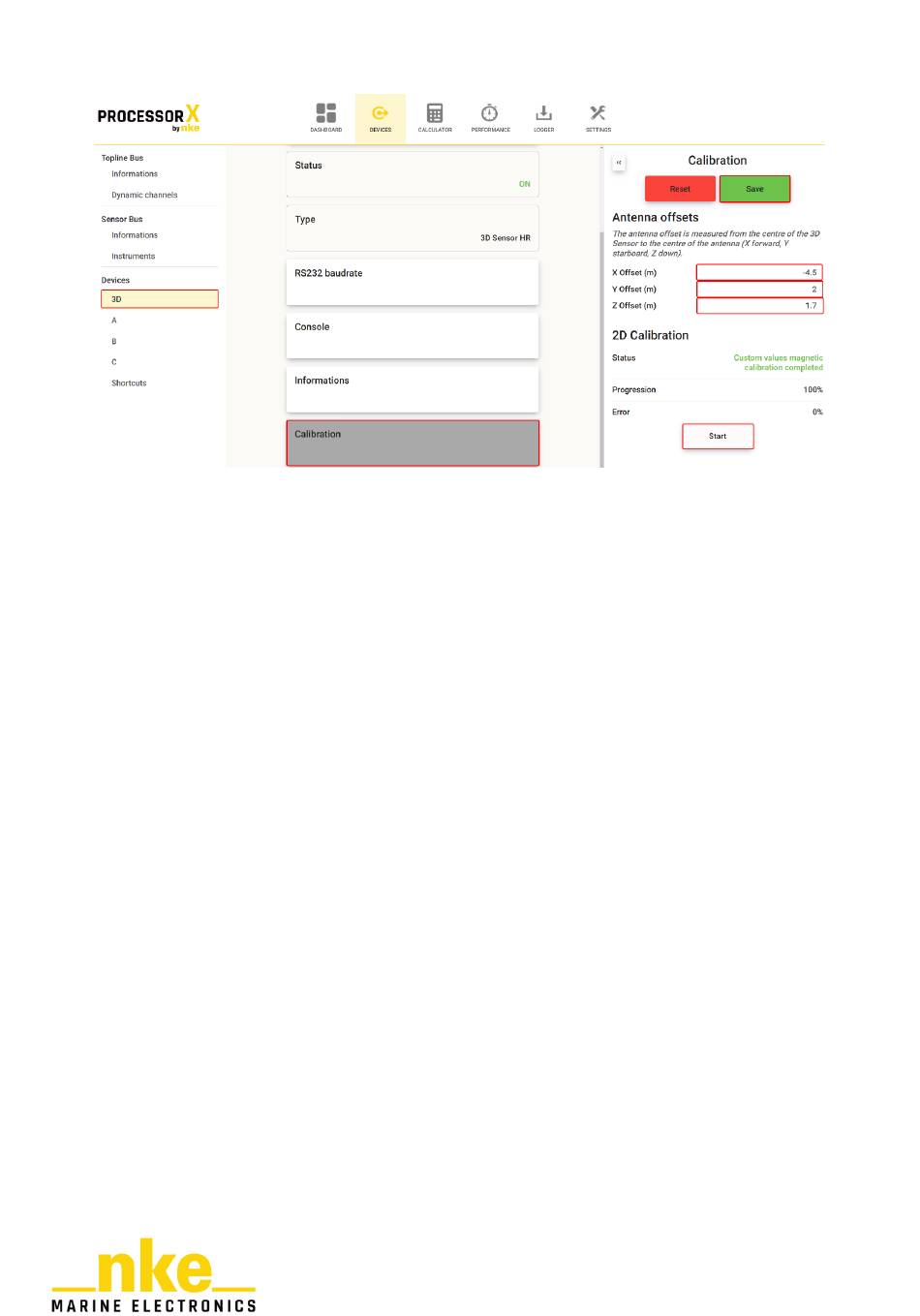

Se rendre dans le Device A dans la page web et cliquer sur « Logic output 1 » pour la
configurer.
