8.2.5 Utilisation sortie RS232
Il est possible d'émettre une trame ascii par sortie RS232 personnalisable. Il faut pour
cela configurer l'en-tête voulu et les variables à émettre. Chaque trame permet
d'émettre 15 variables. Les trames sont envoyées à 25Hz.

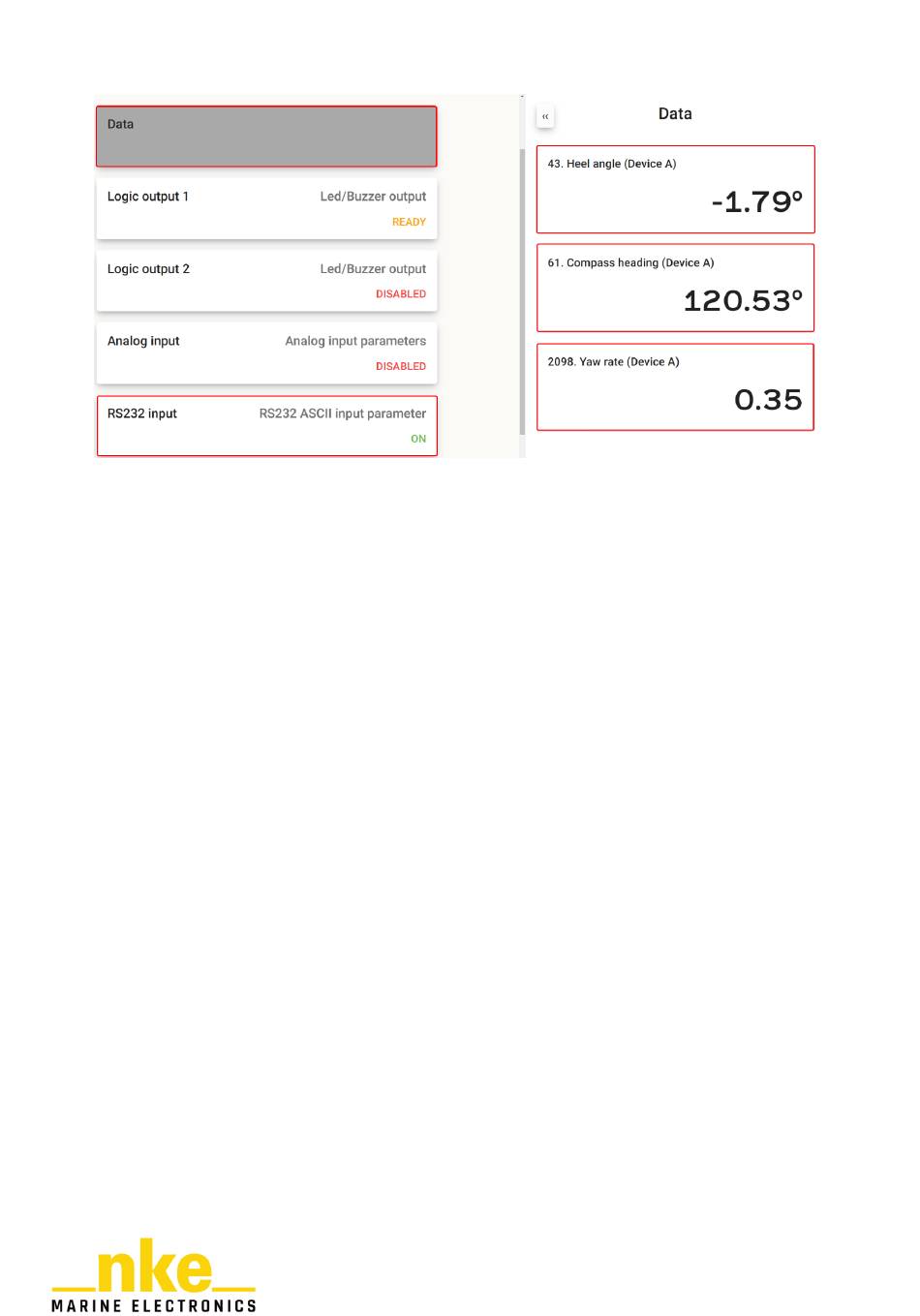

Quand la sortie RS322 est configurée correctement, son statut doit passer sur « ON ».
Le Statut passe sur « PAN » si aucune donnée n'est disponible dans la trame.
Pour ce cas d'utilisation, nous allons sortir une trame $IIMWV qui pourrait être utilisée
pour faire de la supervision.
Il faut saisir l'header de la trame qui nous intéresse, il s'agit dans ce cas-ci d'une
$IIMWV.
On sauvegarde notre choix. Si les canaux liés à cette trame sont alimentés (par une
AG HR dans notre cas), le statut de la sortie RS232 passe sur « ON ».
