CAS D'UTILISATION
8.1
COMPRENDRE LES NOTIONS DE TYPES ET DE SOURCES
Avant de commencer à vous expliquer différents cas d'utilisation et de configuration
du Processor X, il est nécessaire de maîtriser les notions de types et de sources. Ce
produit s'interface avec de nombreux instruments et centralise de nombreuses
données. Il est donc important de correctement configurer les données qui sont
manipulées dans les différentes fonctionnalités du Processor X.
Le type de la donnée correspond à la variable mesurée (gîte, cap, vitesse...)
La source correspond au port du Processor X sur lequel est connecté l'instrument qui
alimente la donnée en question (Topline bus, Sensor bus, 3D Sensor, Device A....).
Partons du cas où l'on souhaiterait récupérer de la gîte (canal 43. Heel Angle) avec un
3D Sensor HR connecté sur le port 3D Sensor et un compas 9X sur le bus Sensor. Dans
cette situation nous avons accès à un même type de données (Heel Angle) disponible
avec deux sources différentes. Cela permet d'avoir de la redondance.
8.2 UTILISER LES DEVICES
8.2.1 Utilisation d'un capteur 3D
Connection du capteur 3D
8.2.1.1
Pour ce cas d'utilisation prenons le cas d'un 3D Sensor HR que nous souhaiterions
utiliser.

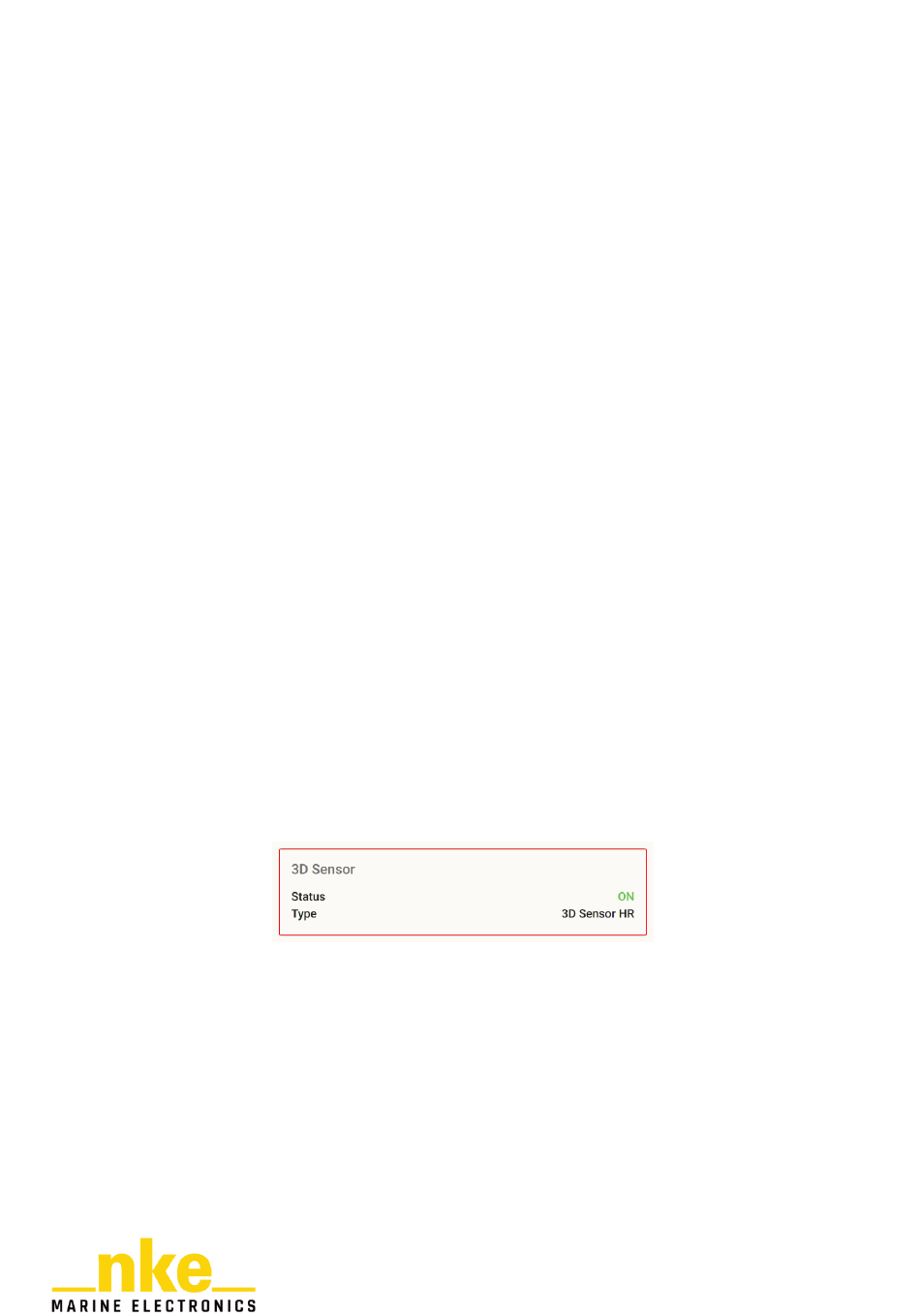

Après avoir connecté le capteur 3D sur le port Sensor 3D du Processor X et redémarré
ce dernier, nous attendons que le 3D Sensor soit sur le statut ON dans le dashboard de
la page web et nous vérifions le type du capteur.
Nous allons ensuite nous rendre dans l'onglet « Devices » pour vérifier certaines
informations et calibrer le capteur.
Vérification des informations fournies par le capteur
8.2.1.2
En sélectionnant « 3D » dans « DEVICES », nous allons vérifier les informations du
capteur.
