8.2.6 Utilisation Shortcuts
Le menu "Shortcuts" permet de configurer des boutons programmables associés à des
variables. Un bouton peut incrémenter, décrémenter, affecter ou toggeler la valeur
d'une variable.
Un paramètre permet à chaque bouton de définir sa plage de fonctionnement.
Une même variable peut être associée à plusieurs boutons pour affecter différentes
valeurs.
Chaque shortcut est nommable et est ensuite affiché sur la page dashboard du
Processor.
L'association des shortcuts peut se faire avec les Pads Display et le clavier web.
L'association est activable par le menu Configuration des Shortcuts
En cas d'utilisation, nous allons prendre l'exemple d'un skipper qui souhaiterait
pouvoir piloter facilement un actionneur lors des virements de bord en utilisant le
PAD Display.
Pour ce faire, nous allons configurer un Shortcut (Shortcut A) qui permet de toggeler
une variable (USER VAR1) utilisée pour définir si l'on doit activer ou non une sortie
logique (Logic output 1 Device A). Cette sortie logique pilote l'actionneur.
Commençons par configurer le shortcut. Il faut se rendre dans « DEVICES » puis
« Shortcuts ».

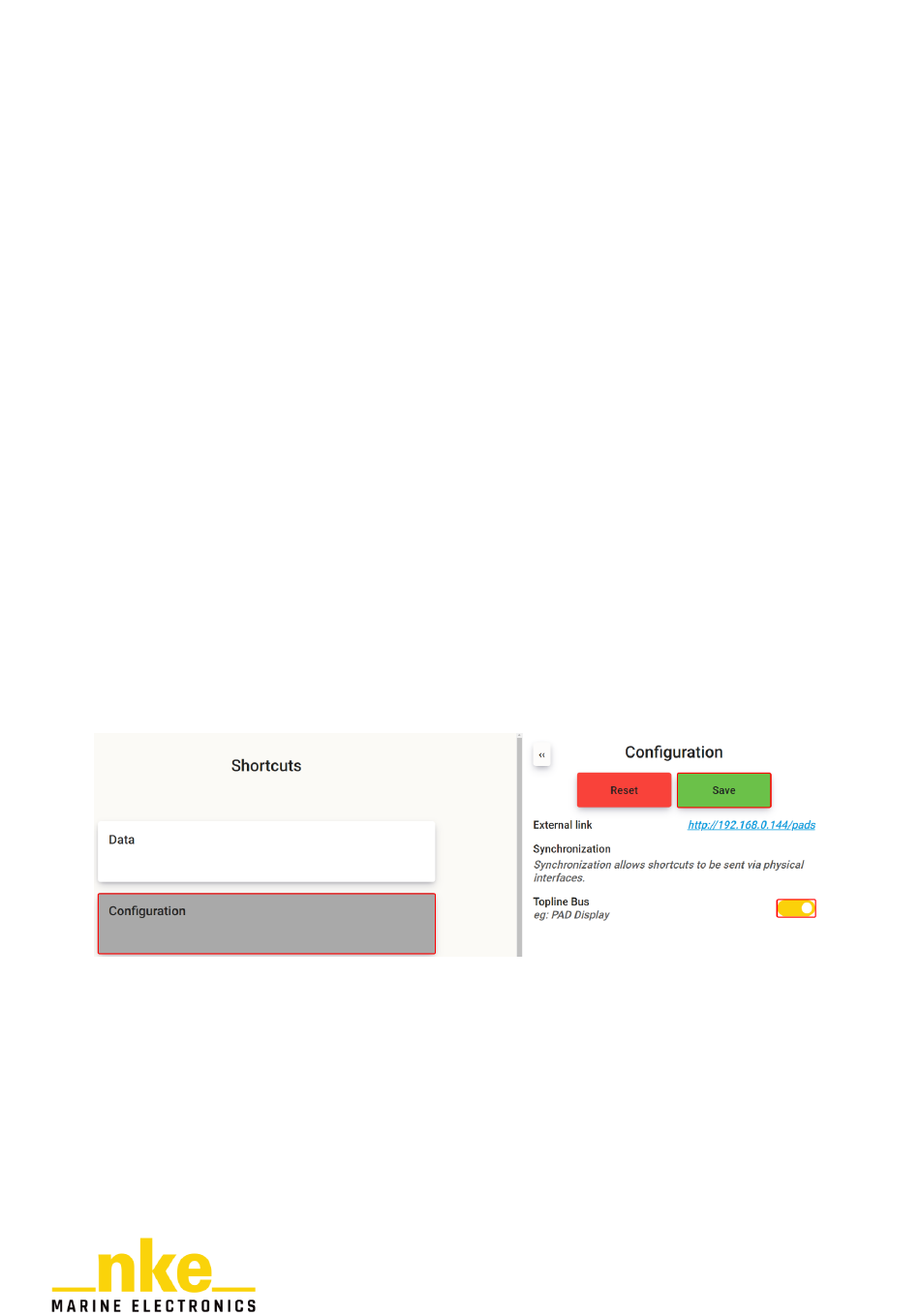

Cliquer sur « configuration » et activer l'utilisation d'un PAD Display puis sauvegarder.
Cliquer ensuite sur « Shortcut A ». Dans « Function » choisir « Toggle ». Nous allons
lui donner le « Label » « Actuator_switch ». Dans « Associated variable » renseigné
« 2053. UserVar 1 ».
Concernant le champ « Value », nous allons renseigner 1. Cela signifie que la
« UserVar1 » toggelera entre 0 et 1. Si nous avions mis 5, elle togglerait entre 0 et 5.
Sauvegardez votre configuration.
