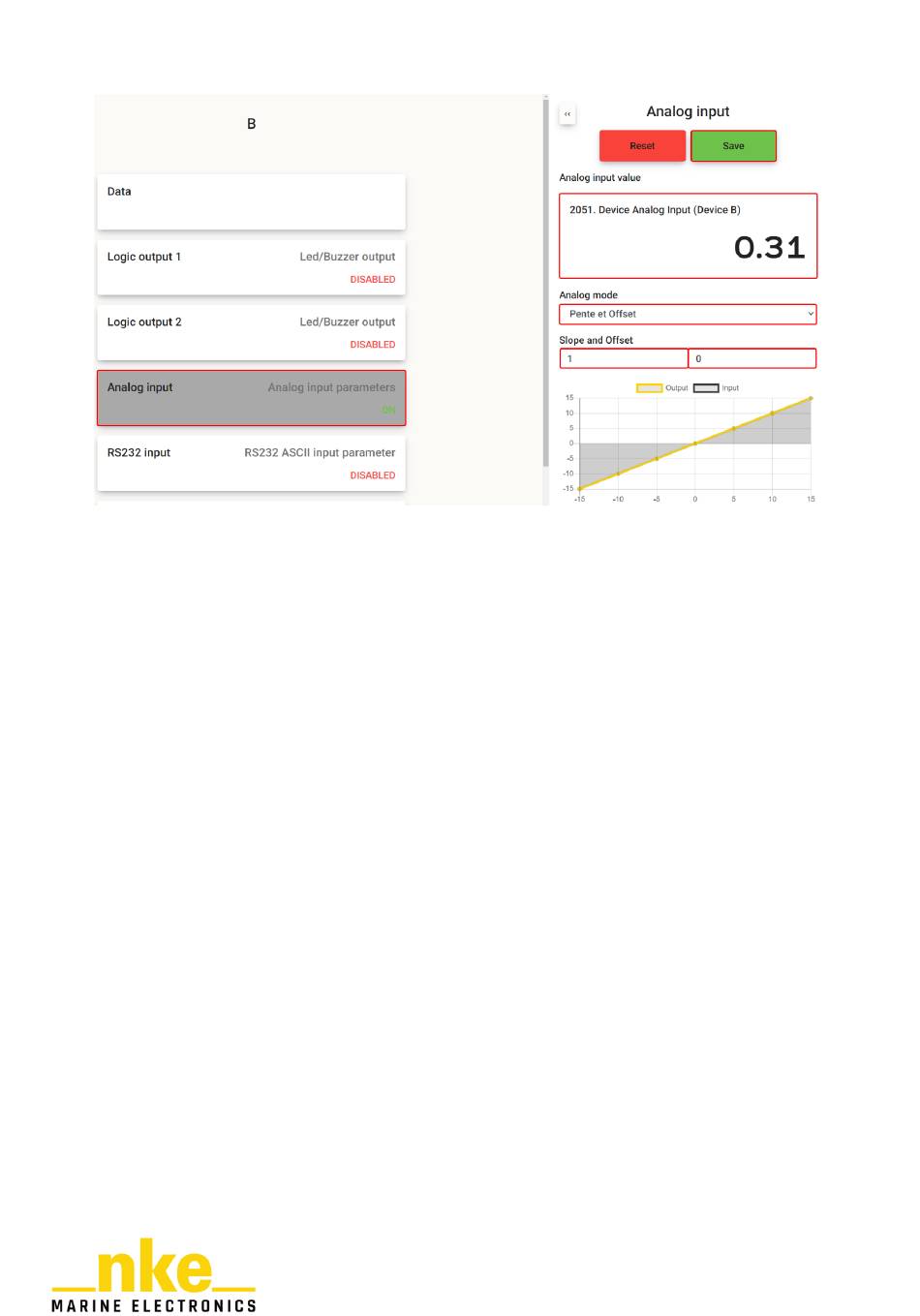

Dans le cas ci-dessus, l'entrée analogique a été connectée à un signal compris entre
0V et 5V.
8.2.4 Utilisation entrée RS232
Il est possible d'effectuer l'acquisition de données au format ascii par l'entrée RS232.
Cela permet d'analyser des données provenant d'un capteur ou d'un système tiers.
Pour un capteur NMEA, il est possible de choisir l'en-tête dans la liste des en-têtes
standards (taper $).
Il est également possible de créer son propre en-tête custom jusqu'à 6 caractères.
Il faut ensuite sélectionner le type de variable que l'on souhaite acquérir dans le
menu déroulant, on peut acquérir jusqu'à 15 variables. Chaque variable est séparée par
une virgule, il est possible d'ignorer des variables en laissant le champ sur
« DISABLED ». Les trames sont envoyées à 25Hz.
Quand l'entrée RS232 est configurée correctement et que le Processor X réussi à
analyser les données reçu, le statut de l'entrée passe sur « ON ».
Le Statut « NOT DETECTED » indique que la trame n'est pas détectée.
Pour effectuer du traitement (filtrage ou correction), il faut passer par un calcul
custom en utilisant les variables acquises.
29
70_Processor_X_um_FR_11
