5.15.11
Montage / démontage de la plaque de rallonge du plateau de réception
2
1

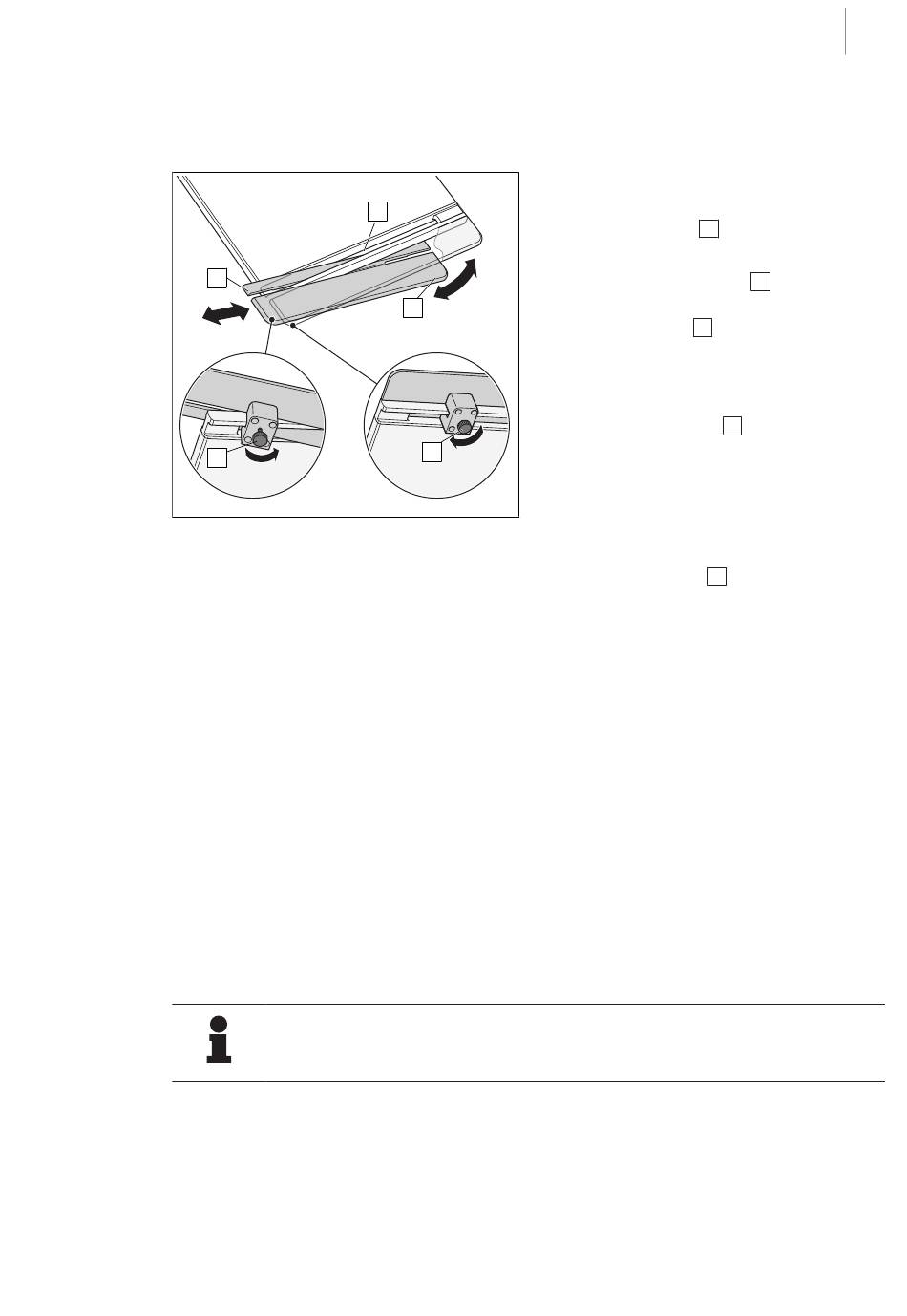

Fig. 43 :
Montage de la plaque de rallonge sur le
plateau de réception
5.15.12
Charger le boîtier de commande (1009.24C0)
Moduevo
IFU 009001001 FR 13
3
4
5
I
N F OR M A TI O N
Vous obtiendrez de plus amples informations sur la station de charge fixe
(1009.24C0) en consultant le manuel d'utilisation correspondant.
Manipulation et utilisation
Montage de la plaque de rallonge sur le
plateau de réception
1. Desserrer les vis
1
de la plaque de rallonge.
2. Pousser la partie étroite
de rallonge de biais vers le haut et l'insérer
dans l'ouverture
3
tion jusqu'à ce que le clameau de la
plaque de rallonge vienne toucher la tra-
verse du plateau de réception.
3. Tirer sur l'autre côté
rallonge et l'orienter à l'horizontale.
4. Orienter la plaque de rallonge de manière
à ce que les extrémités latérales soient sur
le même niveau que le plateau de récep-
tion.
5. Bien serrer les vis
5
de la plaque de rallonge.
6. Vérifier que la plaque de rallonge est bien
fixée.
Retirer la plaque de rallonge du plateau de
réception
1. Desserrer les vis des deux clameaux de la
plaque de rallonge.
2. Pousser la plaque de rallonge sur le côté
jusqu'à ce que les clameaux de la plaque
de rallonge viennent toucher la traverse du
plateau de réception.
3. Retirer la plaque de rallonge du plateau de
réception, de biais vers le haut.
5
Accessoires
des deux clameaux
de la plaque
2
du plateau de récep-
de la plaque de
4
des deux clameaux
79 / 112
