Manipulation et utilisation
5
Plateaux et accessoires
5.4.5
Montage / démontage de la rallonge de plaque de siège
Le montage et le démontage d'une rallonge de plaque de siège est montré en prenant l'exemple
de la rallonge de plaque de siège (1160.53AC).

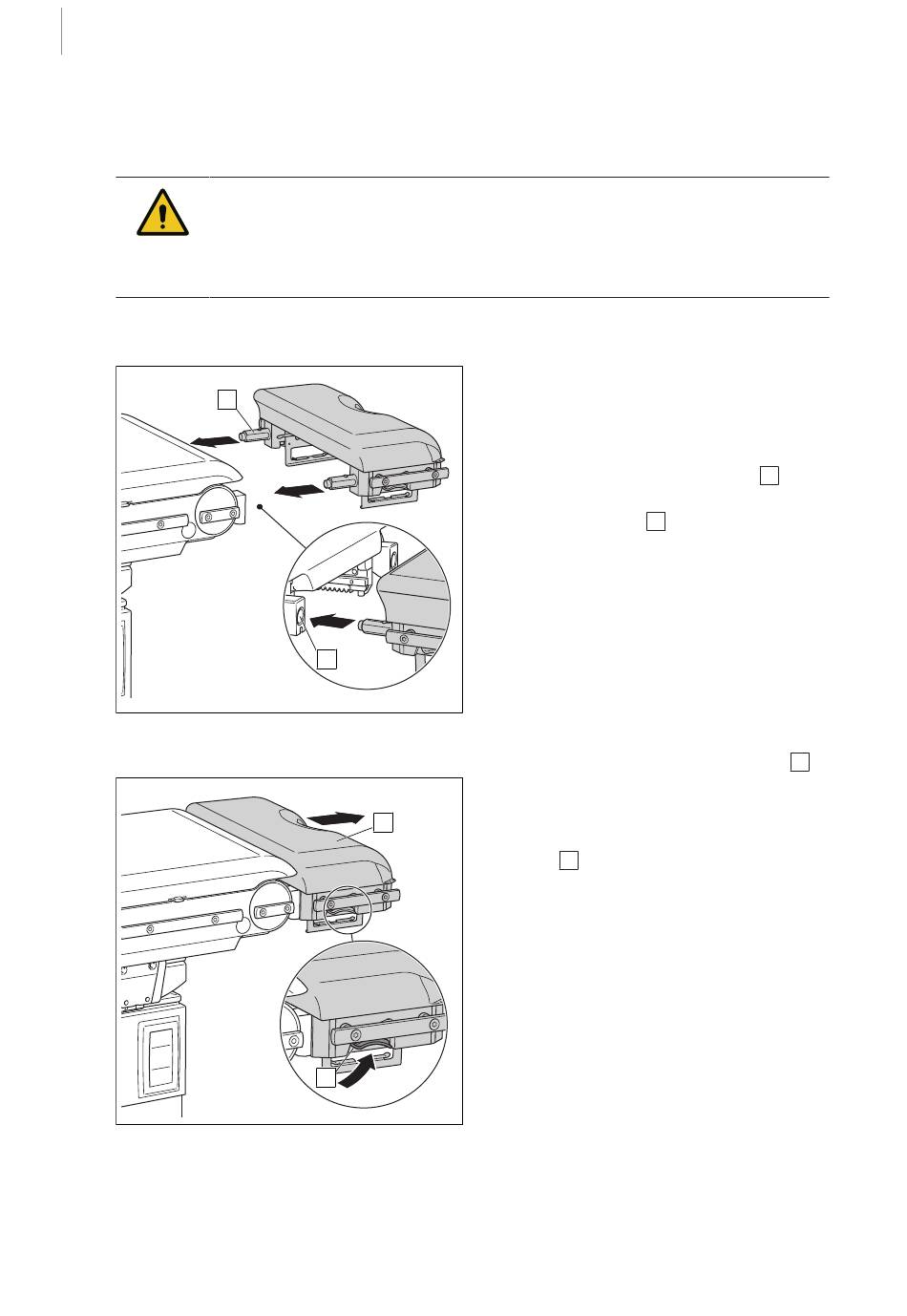

Fig. 58 :
Montage de la rallonge de plaque de
siège
Fig. 59 :
Démontage de la rallonge de la plaque
de siège
84 / 140
A
!
VE RTIS S EME N T
Risque de blessure !
La rallonge de plaque de siège a un poids propre élevé.
Avant de démonter la rallonge de plaque de siège, enlever tous les accessoires
éventuellement présents.
1
2
2
1
Montage de la rallonge de la plaque de
siège
1. Le cas échéant, retirer la plaque jambière
ou la plaque de transfert.
2. Insérer complètement les tenons
rallonge de la plaque de siège dans les in-
terfaces frontales
2
Ø La rallonge de plaque de siège se
bloque automatiquement.
3. Vérifier que la rallonge de la plaque de
siège est bien fixée.
Démontage de la rallonge de la plaque de
siège
1. Le cas échéant, retirer la plaque jambière
ou la plaque de transfert.
2. Pousser les leviers de déverrouillage
des deux côtés contre la rallonge de la
plaque de siège.
3. Retirer la rallonge de la plaque de
siège
de l'interface sans la coincer.
2
de la
1
du plateau.
1
1160.01X0
IFU 1160.01 FR 13
