Manipulation et utilisation
5
Plateaux et accessoires
5.4.4
Montage / démontage / écartement de la paire de plaques jambières
Le montage / démontage de la paire de plaques jambières est décrit en prenant comme exemple
la paire de plaques jambières (1160.50AC).

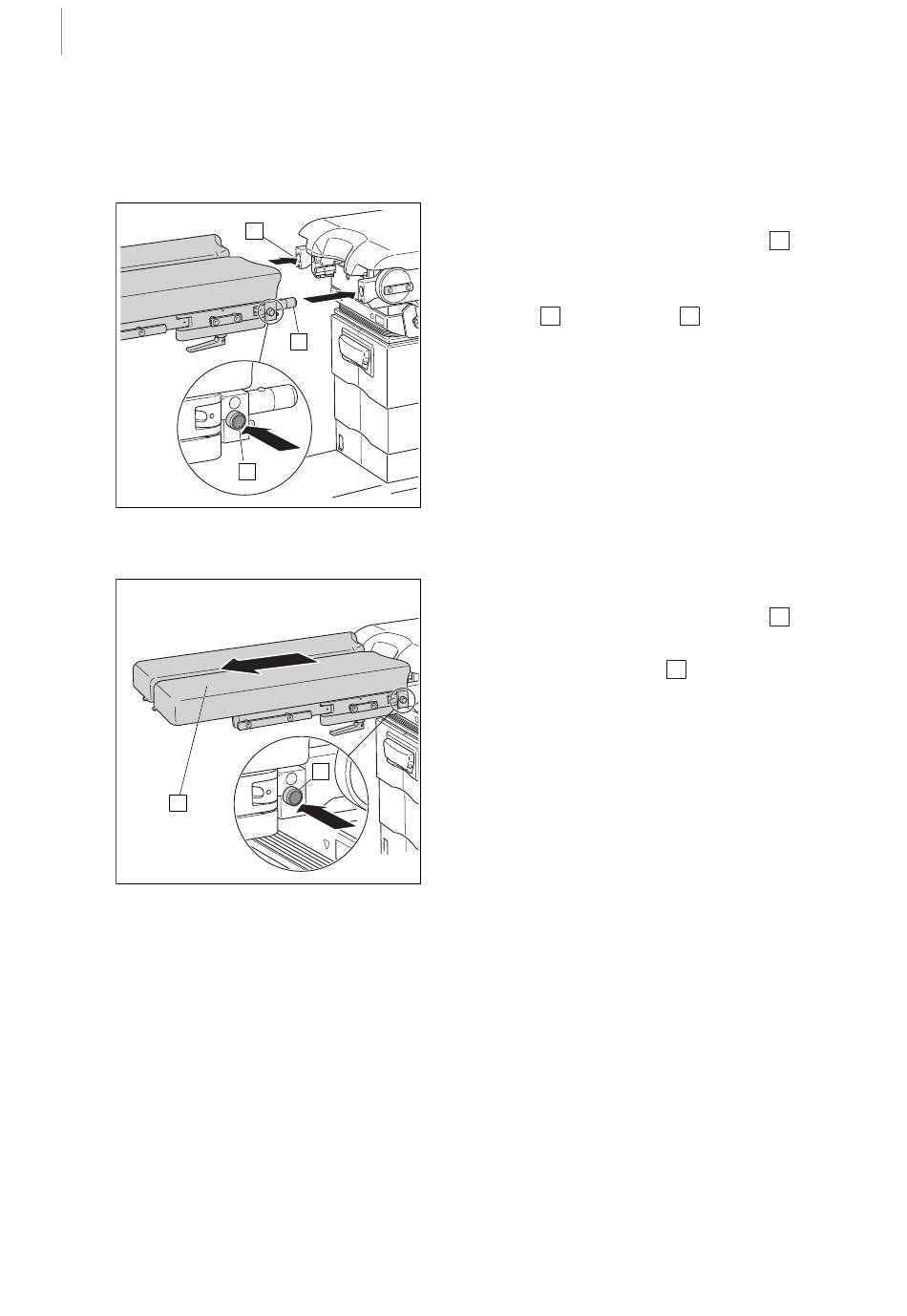

Fig. 55 :
Montage de la paire de plaques
jambières
2
Fig. 56 :
Démontage de la paire de
plaques jambières
82 / 140
3
2
1
1
Montage de la paire de plaques jambières
1. Appuyer sur la touche de déverrouillage
maintenir enfoncée.
2. Introduire entièrement les tenons de la plaque
jambière
dans l'interface
2
Ø Le rail porte-accessoires de la plaque jam-
bière est dirigé vers l'extérieur.
3. Relâcher la touche de déverrouillage.
Ø La plaque jambière se bloque automatique-
ment.
4. Vérifier que la plaque jambière est bien fixée.
5. Monter la deuxième plaque jambière en suivant
la même procédure que pour la première.
Démontage de la paire de plaques jambières
1. Appuyer sur la touche de déverrouillage
maintenir enfoncée.
2. Retirer la plaque jambière
la coincer.
3. Relâcher la touche de déverrouillage.
4. Démonter la deuxième plaque jambière en sui-
vant la même procédure que pour la première.
et la
1
.
3
et la
1
de l'interface sans
2
1160.01X0
IFU 1160.01 FR 13
