4.1
Exemple de calcul d'une charge utile

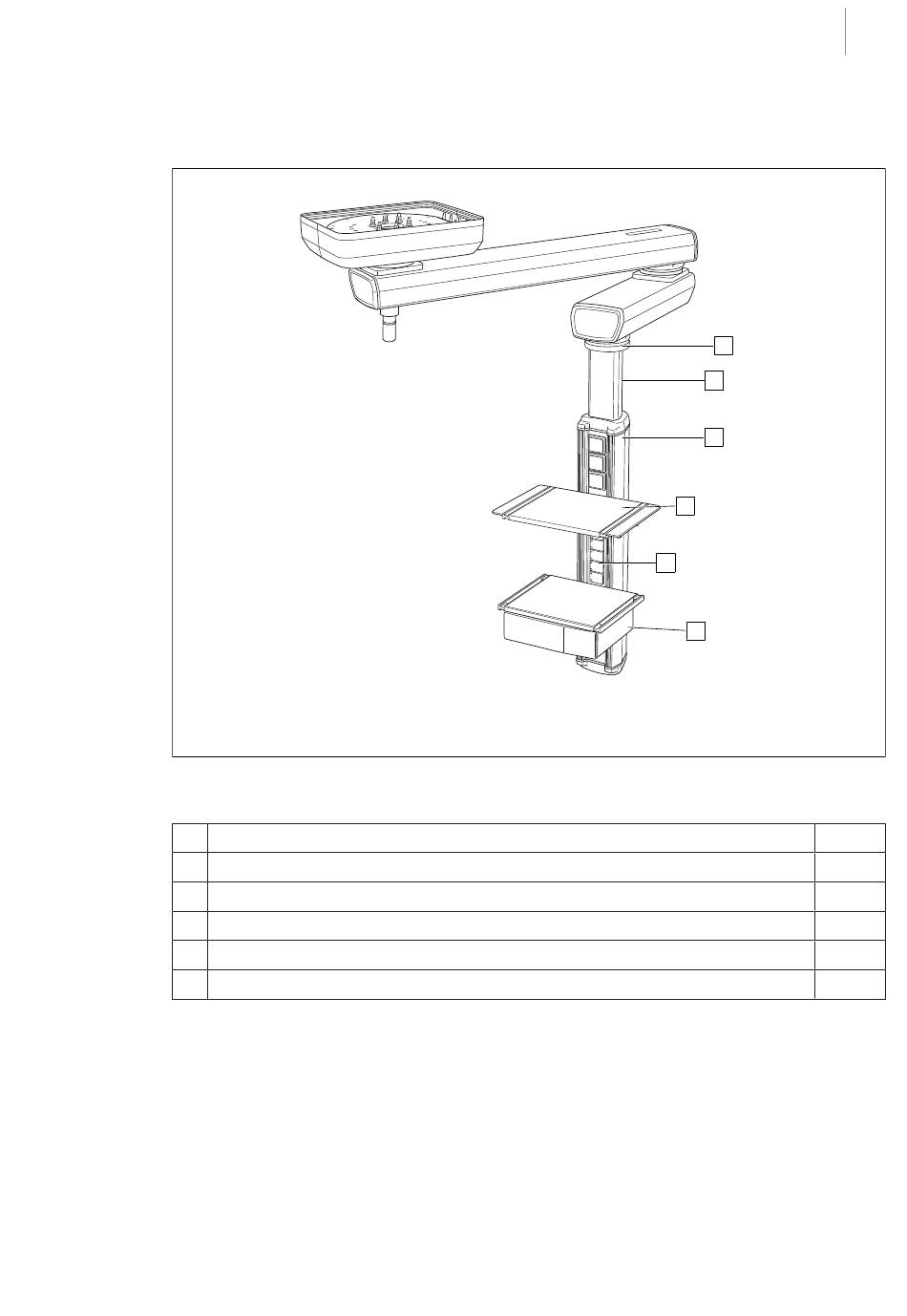

Fig. 4 :
Calcul de la charge utile du bras de distribution avec système individuel, double bras et module
de distribution SLIM
1 Capacité de charge du double bras avec Support LIGHT, référence 6.6
2 Poids propre du tube de suspension, 400 mm
3 Poids propre du module de Distribution SLIM, 800 mm
4 Poids propre du plateau de réception, 485 × 450 mm
5 Poids propre des 10 raccordements de gaz (0,5 kg / raccordement de gaz)
6 Poids propre du tiroir, 485 x 450 mm
Moduevo
IFU 009001001 FR 13
Calculer la charge utile des bras de distribution
Exemple de calcul d'une charge utile
1
2
3
4
5
6
296 kg
3 kg
14 kg
6,4 kg
5 kg
6,9 kg
51 / 112
4
