3.1.2
Support
Les supports sont montés sur le tube d'écartement. Deux supports au maximum peuvent être uti-
lisés pour configurer un même bras. Les supports existent en deux versions différentes de lon-
gueurs différentes :
•
Support HEAVY
•
Support LIGHT
En fonction des supports utilisés, on différencie les bras comme suit :
•
Bras simple
Un bras simple est toujours constitué d'un seul support (HEAVY ou LIGHT).
•
Double bras
Un double bras est toujours constitué de deux supports. Avec un double bras, seule la com-
binaison de deux supports HEAVY ou de deux supports LIGHT est possible. Le support su-
périeur doit alors toujours être plus long que le support inférieur.
La seule exception est la version de bras ENERGY : Ici, c'est toujours un support de 1000
mm de long qui est installé sur le moteur, ce qui veut dire que le support supérieur peut être
plus court que le support inférieur.
•
Colonne
La colonne n'a pas de support. Au lieu de cela, le tube de suspension est monté directement
sur le tube d'écartement avec le module de distribution.

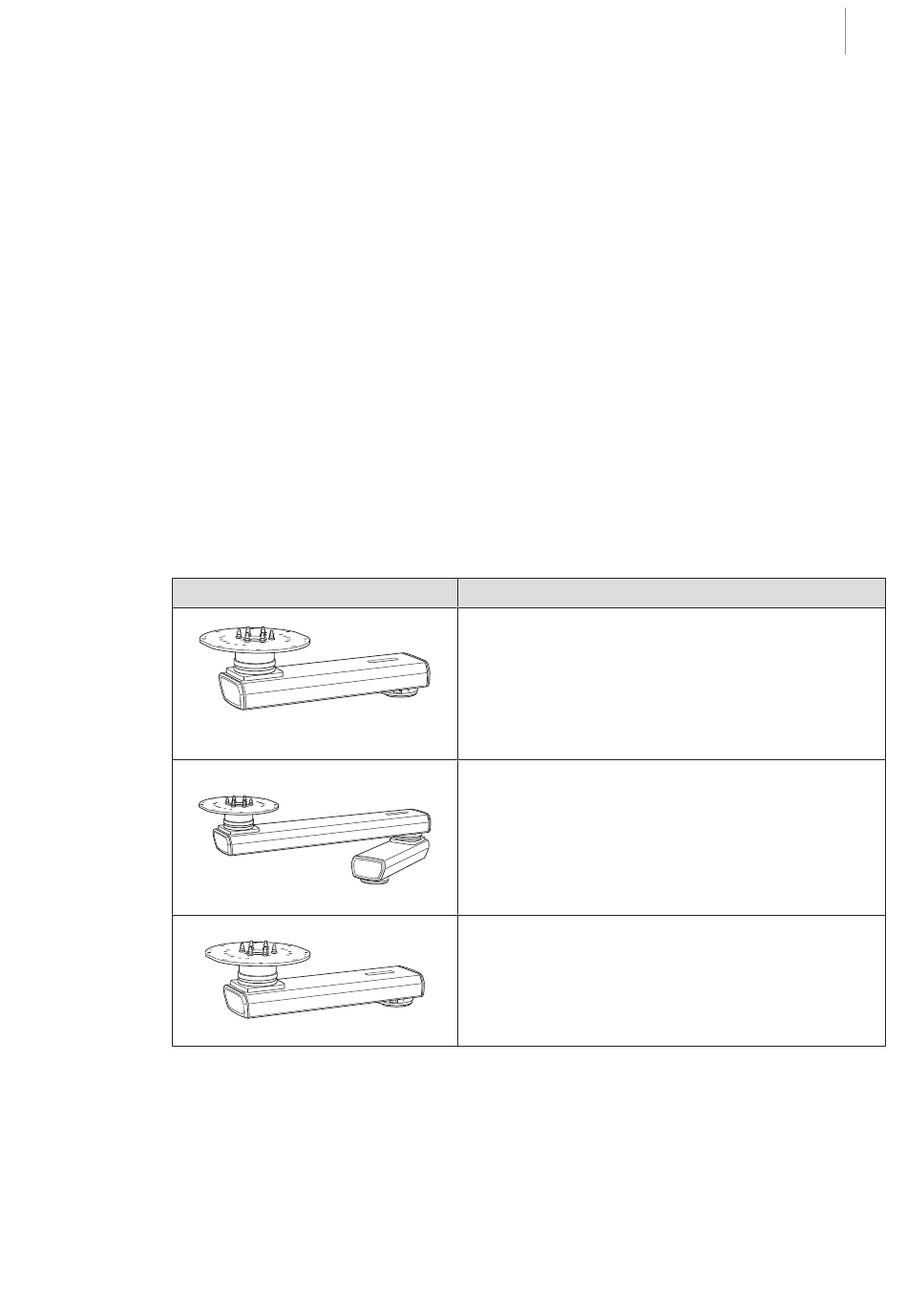

Les bras peuvent être configurés avec les supports suivants :
Illustration
Tab. 6 :
Support
Moduevo
IFU 009001001 FR 13
Module des bras de distribution
Description
Bras simple avec support LIGHT
Longueurs disponibles :
▪ 600 mm
▪ 900 mm
▪ 1200 mm
▪ 1500 mm
Double bras avec deux supports LIGHT
Longueurs disponibles :
▪ 600 mm
▪ 900 mm
▪ 1200 mm
▪ 1500 mm
Bras simple avec support HEAVY
Longueurs disponibles :
▪ 900 mm
▪ 1200 mm
▪ 1500 mm
Configuration du produit
3
