Calculer la charge utile des bras de distribution
4
Exemple de calcul d'une charge utile
Par charge utile, on désigne le poids pouvant être appliqué en plus aux supports sans avoir à
dépasser la capacité de charge maximale autorisée. La charge utile se calcule en soustrayant le
poids propre total de la capacité de charge maximale :
[Capacité de charge maximale] - [Poids propre total] = [Charge utile]
La capacité de charge maximale autorisée se calcule à partir de la combinaison de la longueur
des bras et elle est indiquée par Maquet dans cet exemple : 296 kg
Le poids propre total se définit comme suit et il doit être calculé car la composition des mo-
dules, accessoires et autres produits est variable :
[Poids propre total] = [Poids propre de l'ensemble des modules + accessoires + autres produits
qui sont installés sur les interfaces pour accessoires]
Dans cet exemple : 3 kg + 14 kg + 6,4 kg + 5 kg + 6,9 kg = 35,3 kg
On a ainsi le calcul suivant de la charge utile pour l'exemple pris ici :
[Capacité de charge : 296 kg] = [Poids propre total : 35,3 kg] = [Charge utile : 260,7 kg]
Distributor

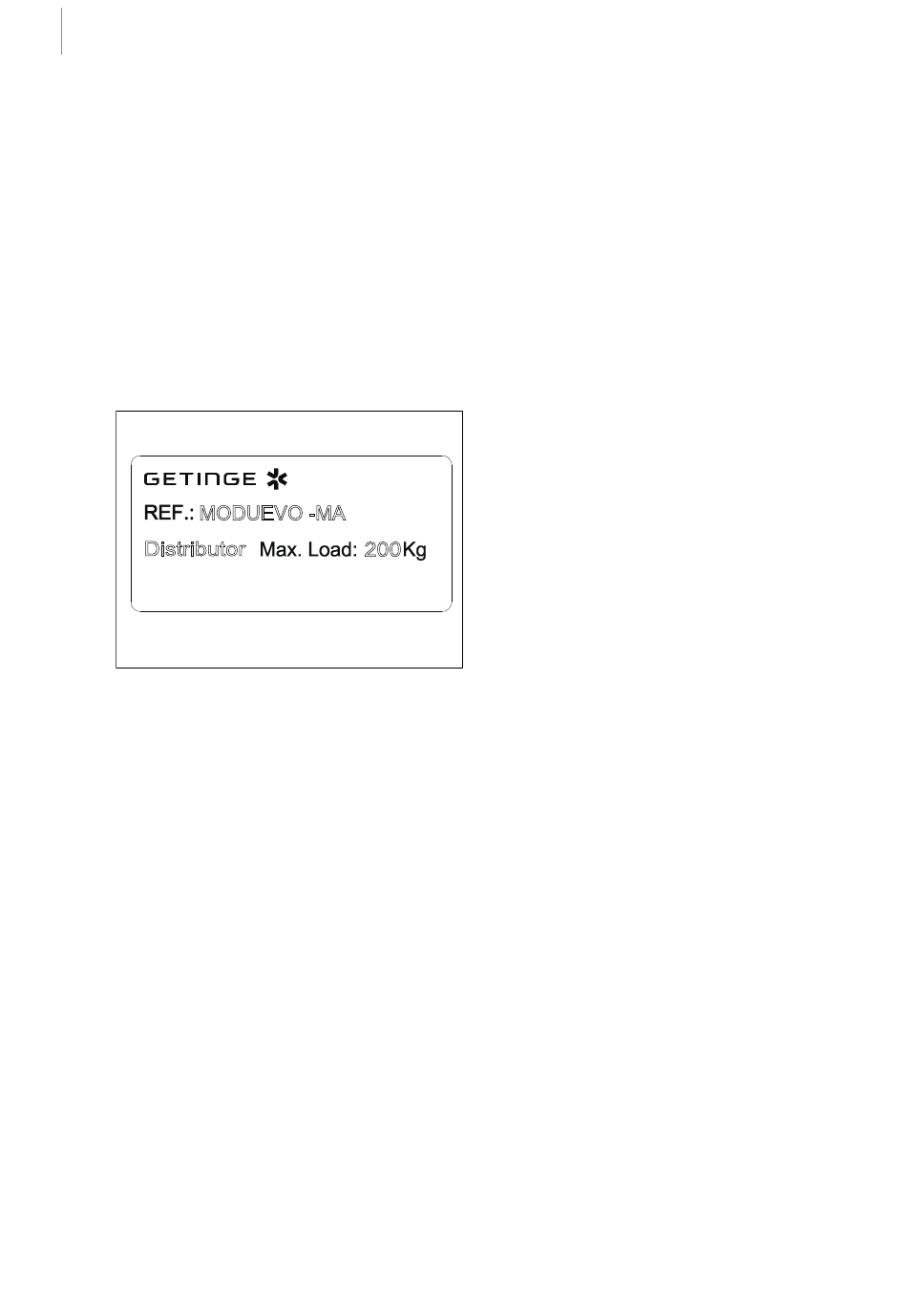

Fig. 5 :
Étiquette apposée sur le tube porteur
52 / 112
MODUEVO -MA
200
La charge utile calculée ci-dessus doit être
comparée à la charge maximale du module
de distribution indiquée sur l'étiquette appo-
sée sur le tube porteur. La charge utile défi-
nitive pour le client doit être la charge la plus
faible parmi les deux valeurs.
Ici, la charge utile calculée est de 260,7 kg et
la charge maximale du module de distribu-
tion indiquée sur l'étiquette apposée sur le
tube porteur s'élève à 200 kg. Ainsi, la charge
utile définitive pour le client s'élève à 200 kg.
Toutefois, si la charge utile calculée est de
140,5 kg et la charge maximale du module
de distribution indiquée sur l'étiquette appo-
sée sur le tube porteur s'élève à 197 kg, la
charge utile définitive pour le client est de
140,5 kg.
Moduevo
IFU 009001001 FR 13
