Le message ci-dessus s'affiche si aucun autre enregistrement
n'est trouvé.
16.4 Enregistrement de données et consignation
Préparation de la mesure et réalisation
Des mesures peuvent être réalisées et enregistrées pour tout élé-
ment structurel. Procédez pour cela dans l'ordre suivant :
Ð Réglez la mesure souhaitée avec la molette.
Ð Démarrez la mesure avec la touche
La touche programmable "→ Disquette" s'affiche à l'issue de la
mesure.
Ð Appuyez brièvement sur la touche "Enregistrer va-
leur".
L'affichage passe au menu d'enregistrement ou à la représenta-
tion de la structure.
Ð Naviguez vers l'emplacement souhaité pour l'enregistrement,
c.à.d. vers l'élément structurel/l'objet où les données de me-
sure doivent être mémorisées.
Ð Si vous désirez entrer un commentaire à propos de la
mesure, appuyez sur la touche MW TX, puis entrez une
désignation par le menu EDIT (éditer) comme décrit au
chap. 16.3.1.
Ð Terminez l'enregistrement des données avec la touche
STORE (enregistrer).
Autre procédé d'enregistrement
Ð En appuyant longuement sur la touche "Enregistrer
valeur", la valeur de mesure est enregistrée au der-
nier emplacement choisi dans le diagramme de
structure sans que l'affichage ne passe au menu
d'enregistrement.
Note
Les paramètres que vous modifiez dans la vue des
mesures, ne seront pas repris pour l'élément structurel.
La mesure selon des paramètres modifiés peut toutefois
être enregistrée sous l'élément structurel, les paramètres
modifiés seront alors consignés à chaque mesure dans le
protocole.
48
Rechercher un n° d'identification
Rechercher un texte
Rechercher un n° d'identification
ou un texte
Quitter la recherche
ON/START ou IΔ .
N

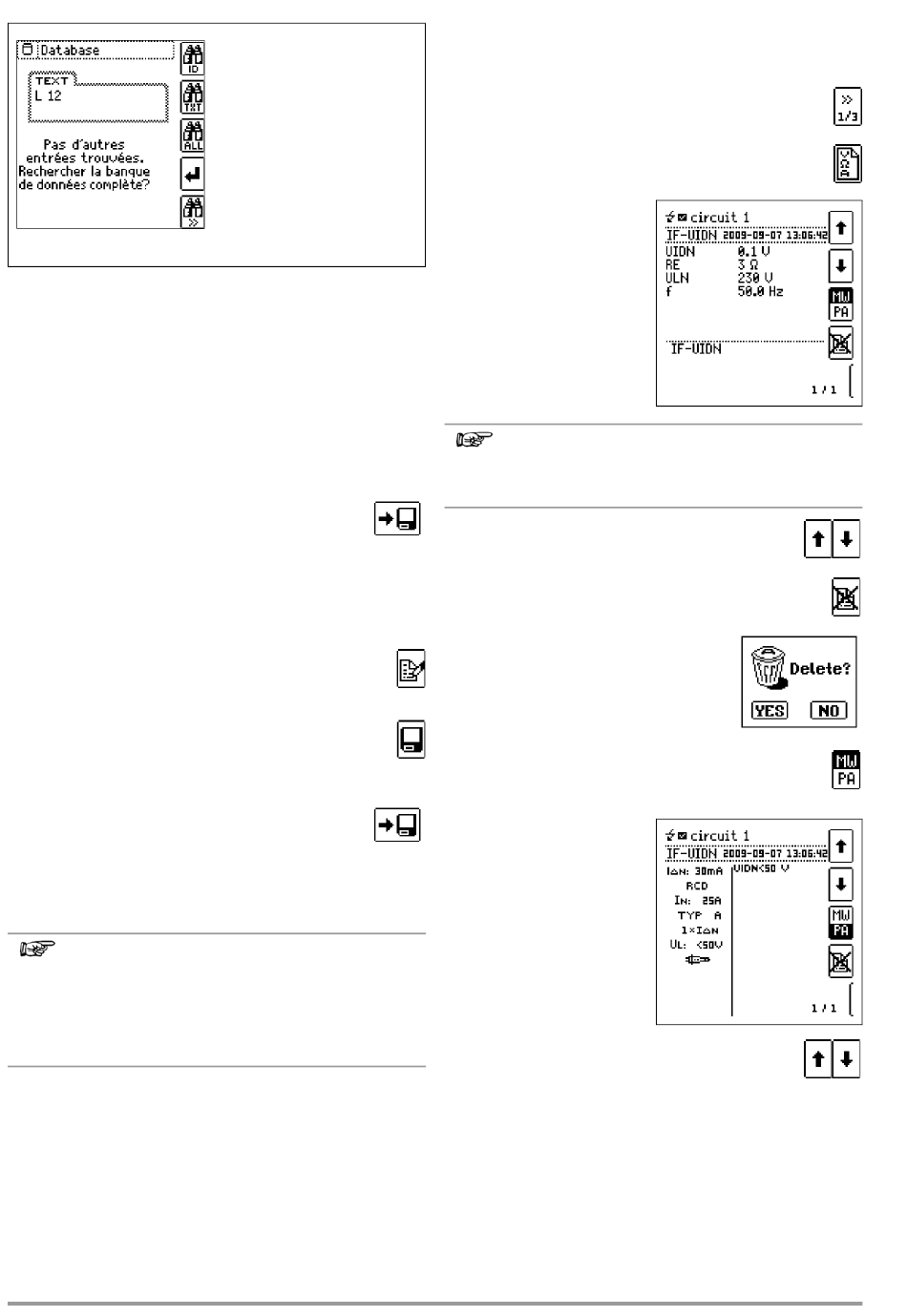

Consultation de valeurs de mesure enregistrées
Ð Passez à la structure de boîtier de distribution en appuyant
sur la touche MEM et au circuit électrique souhaité avec les
touches de curseur.
Ð Passez à la page 2
en appuyant sur la touche ci-contre :
Ð Affichez les données de mesure
en appuyant sur la touche ci-contre :
Une mesure avec horodatage et
commentaire, s'il en est,
s'affiche par représentation
LCD.
Exemple :
mesure RCD.
Note
Une coche en en-tête signifie que cette mesure est
réussie.
Une croix signifie que cette mesure a échoué.
Ð Feuilleter entre les différentes mesures
est possible à l'aide des touches ci-contre.
Ð Vous pouvez effacer la mesure avec la touche
ci-contre.
Une fenêtre d'interrogation vous demande
de reconfirmer l'effacement.
Avec la touche ci-contre
(MW : valeur mesurée / PA : paramètre), vous pouvez
faire afficher les paramètres de réglage de cette
mesure.
Ð Feuilleter entre les différents paramètres
est possible à l'aide des touches ci-contre.
