7.3.4 Disjoncteur RCD de type G ou R
L'appareil de contrôle permet de vérifier, en plus des disjoncteurs
de protection RCD conventionnels et sélectifs, les propriétés spé-
ciales d'un disjoncteur G.
Le disjoncteur G est un dispositif autrichien particulier conforme à
la norme d'équipements ÖVE/ÖNORM E 8601. Les déclenche-
ments intempestifs sont minimisés en raison de sa capacité de
charge plus élevée et sa temporisation court-retard.

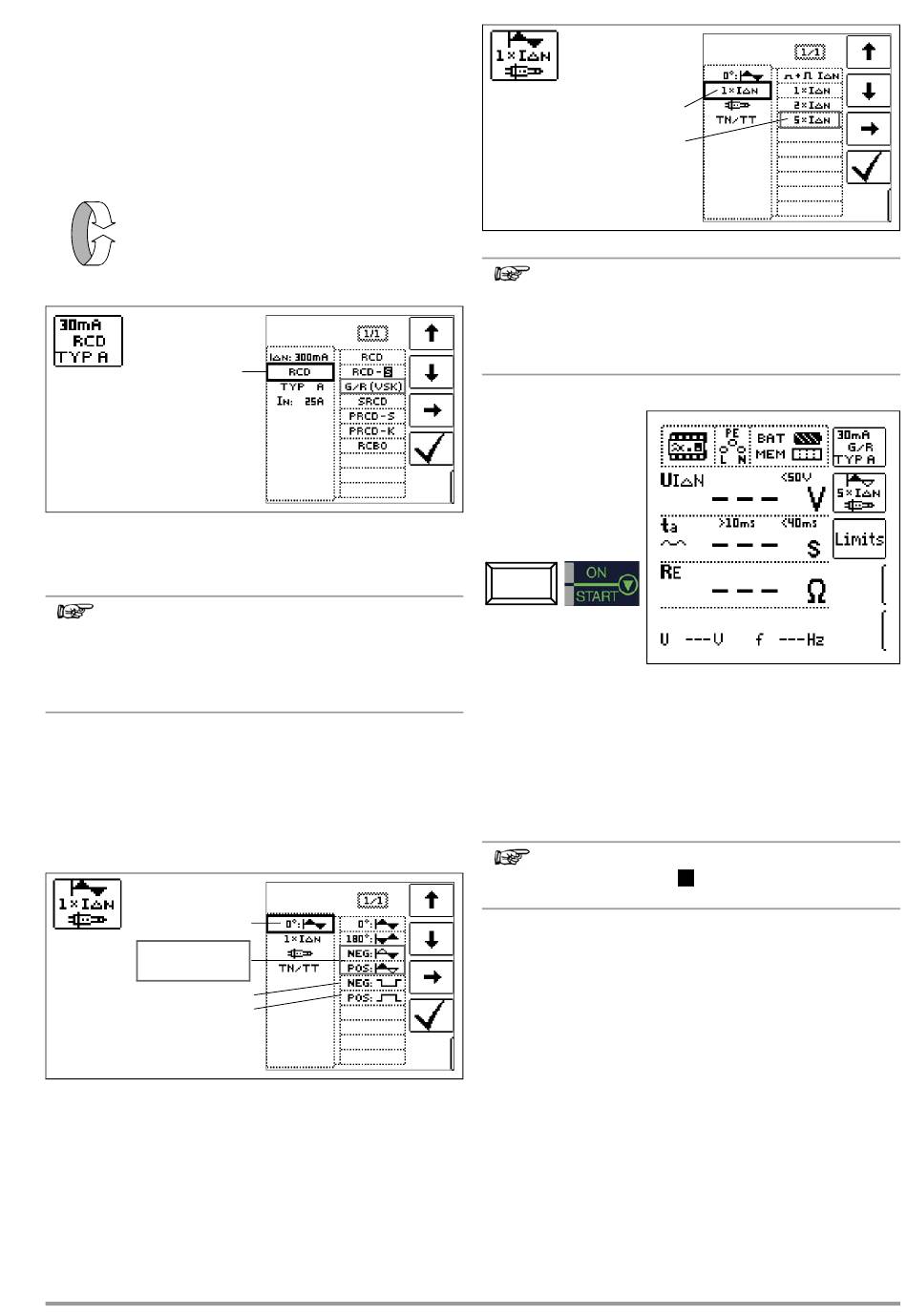

Sélectionner la fonction de mesure
I
ΔN
Paramétrer – type G/R (VSK)
Type 1 :
La tension de contact et le temps de déclenchement peuvent être
mesurés à l'aide du réglage du sélecteur sur G/R-RCD.
Note
Lors de la mesure du temps de déclenchement avec
courant différentiel nominal, il faut veiller à ce que les
temps de déclenchement soient admissibles jusqu'à
1000 ms pour les disjoncteurs G. Réglez la valeur limite
correspondante.
Ð Réglez ensuite dans le menu 5 x I
déclenchement avec demi-onde positive 0° et demi-onde né-
gative 180°. Le délai de coupure le plus long sera pris comme
valeur mesurée de l'état du disjoncteur de protection RCD
testé.
Paramétrer – demi-onde positive ou négative
Forme d'onde :
demi-onde négative
demi-onde positive
courant continu négatif
courant continu positif
GMC-I Messtechnik GmbH
puis répétez l'essai de
ΔN
Paramétrer – 5 fois le courant nominal
Courant de déclenchement
multiple de :
5 fois le courant de
déclenchement
Note
Les restrictions suivantes s'appliquent lors de la sélection
des courants de déclenchement multiple en fonction du
courant nominal :
300 mA : 1 x I , 2 x I
ΔN
500 mA : 1 x I
ΔN
Lancer la mesure
Le temps de déclenchement doit se situer dans les deux cas
entre 10 ms (temporisation minimale du disjoncteur G !) et 40 ms.
Vous mesurerez des disjoncteurs G avec d'autres courants diffé-
rentiels nominaux avec le paramétrage correspondant dans
l'option de menu I . Il faut ici aussi régler la valeur limite en fonc-
ΔN
tion.
Note
Le paramétrage RCD
convient pas aux disjoncteurs G.
ΔN
S pour disjoncteurs sélectifs ne
