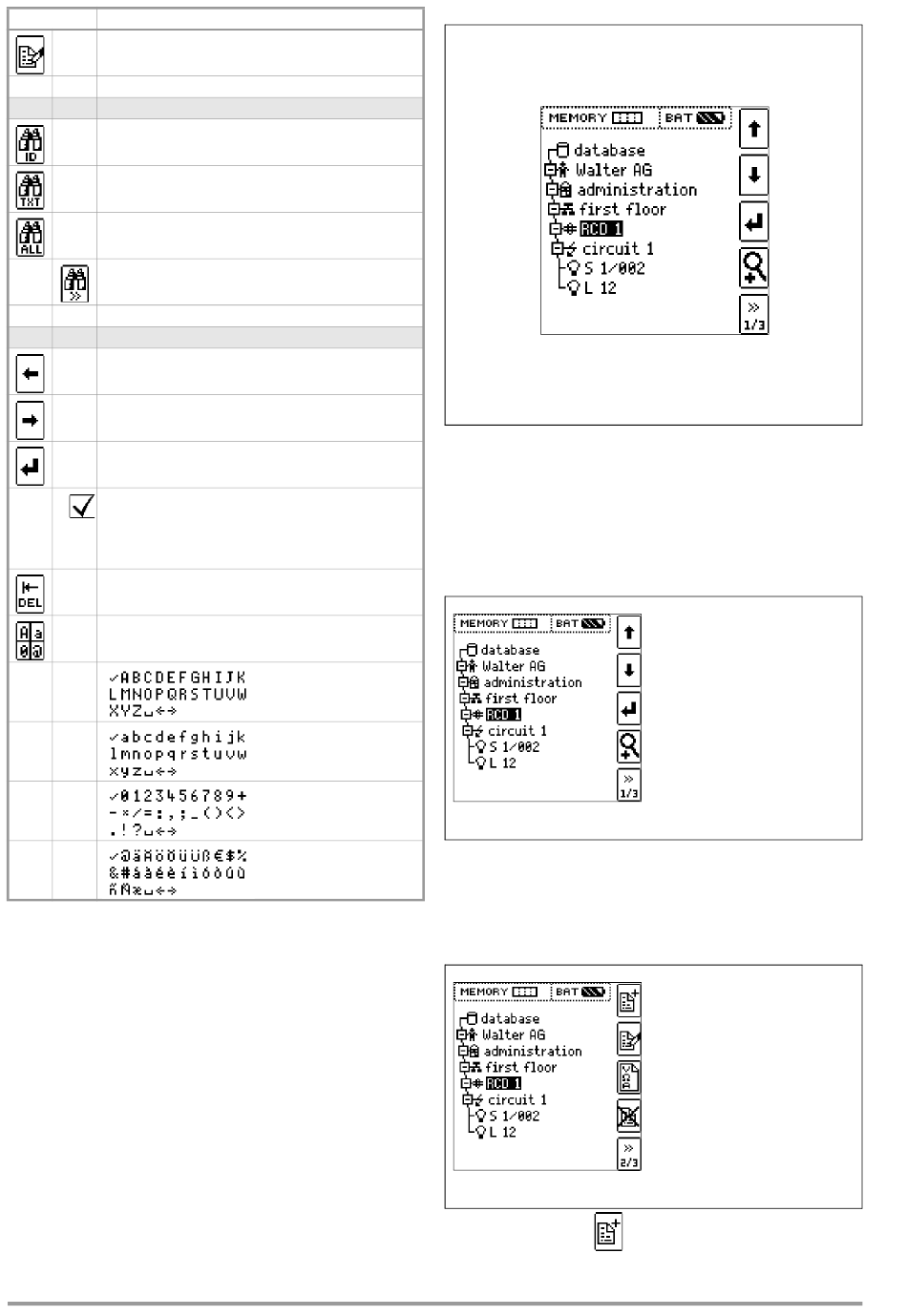

Symboles Signification
Éditer l'élément structurel sélectionné
Menu d'enregistrement page 3 sur 3
Rechercher un n° d'identification
> entrer le n° d'identification complet
Rechercher un texte
> entrer le texte complet (mot complet)
Rechercher un n° d'identification ou un texte
Continuer la recherche
Menu Éditer
Curseur GAUCHE :
sélection d'un caractère alphanumérique
Curseur DROIT :
sélection d'un caractère alphanumérique
ENTER : appliquer des caractères isolés
Confirmer l'entrée
←
Curseur vers la gauche
→
Curseur vers la droite
Effacer les caractères
Commuter entre les caractères alphanumériques :
A
a
0
@
46
majuscules
minuscules
chiffres
caractères spéciaux
Symbolique structure de boîtier de distribution / arborescence
Symbole de mesure, coche placée à droite d'un symbole d'élément structurel si-
gnifie que toutes les mesures pour cet élément ont réussi.
Symbole de mesure x : au moins une mesure a échoué
Aucun symbole de mesure : aucune mesure n'a eu lieu
Client
Bâtiment
Boîtier distrib.
RCD
Circuit électr.
Matériel
Matériel
Élément de l'arborescence comme dans Windows Explorer :
+ : sous-objets disponibles, les afficher avec ↵
– : les sous objets sont affichés, les masquer avec ↵
16.3.1 Création d'une structure (exemple avec circuit électrique)
Après sélection avec la touche MEM, vous trouvez toutes les pos-
sibilités de paramétrage en vue de la création d'une arborescence
sur les trois pages de menu (1/3, 2/3 et 3/3). L'arborescence se
compose d'éléments structurels, appelés également « objets »
par la suite.
Sélection de la position pour ajouter un nouvel objet
Utilisez les touches ↑↓ pour sélectionner les éléments structurels
souhaités.
Vous passez au niveau inférieur avec ↵.
Vous passez à la page suivante avec >>.
Création d'un nouvel objet
Appuyez sur la touche
Feuilleter vers le début
Feuilleter vers la fin
Confirmer la sélection /
Changer de niveau
Afficher les n° d'objet
ou d'identification
Page suivante
Créer un objet
Modifier la désignation
VΩA: afficher les valeurs de mesure
Effacer un objet
pour créer un nouvel objet.
