16 Base de données

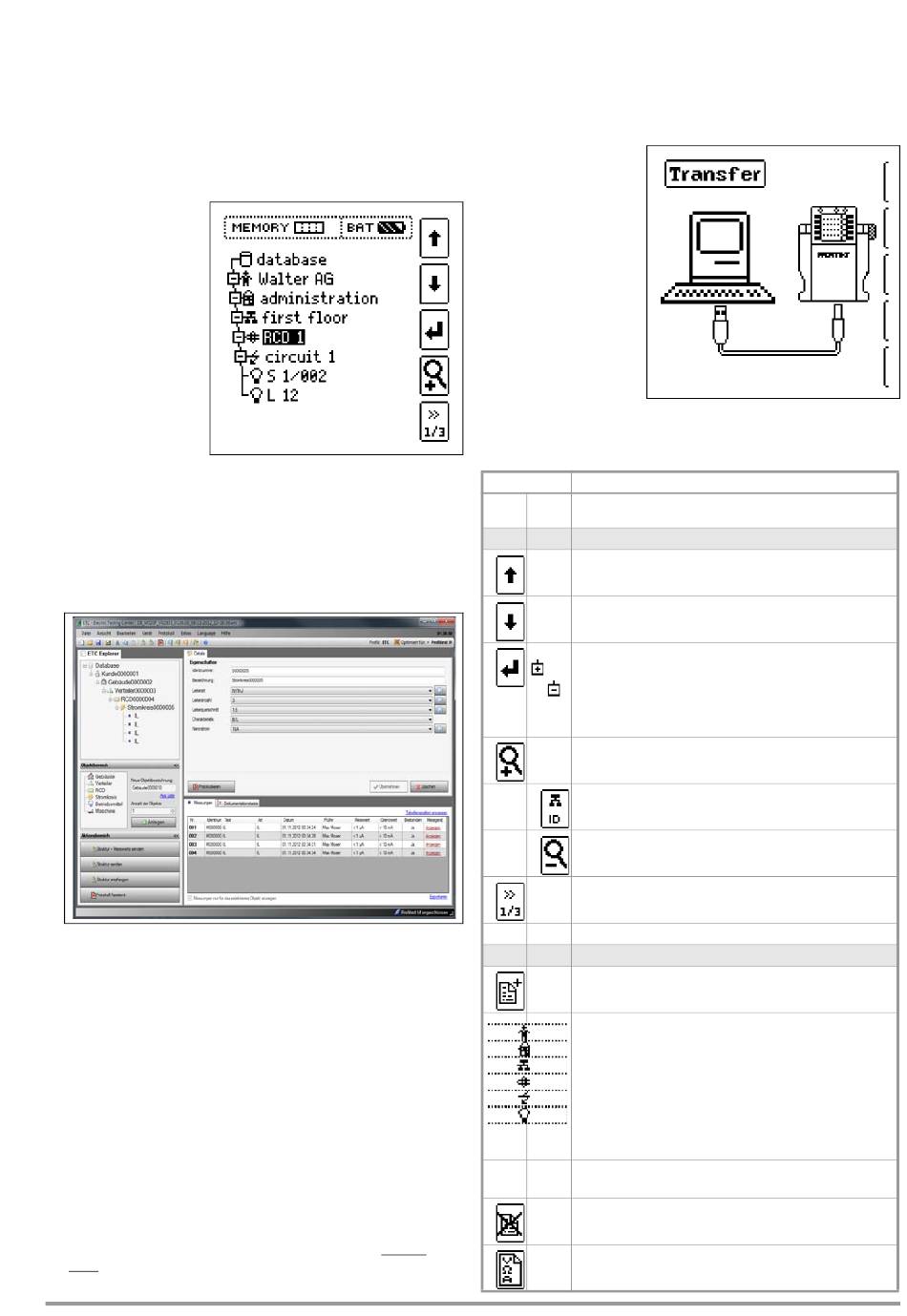

16.1 Création de structures de boîtier de distribution, généralités
Il est possible de créer dans l'appareil de contrôle
PROFITEST M toute une structure de boîtier de distribution
ASTER
avec données de circuit électrique et RCD.
Cette structure permet l'affectation des mesures aux circuits élec-
triques de différents boîtiers de distribution, aux bâtiments et aux
clients.
Il existe deux manières de procéder :
• sur le site ou sur le
chantier : création
d'une structure de
boîtier de distribution
dans l'appareil de
contrôle.
Il est possible de
créer une structure
de boîtier de distri-
bution dans l'appa-
reil de contrôle
comptant 50 000
éléments structurels
maximum qui seront
sauvegardés en
mémoire Flash de
l'appareil.
ou
• créer et enregistrer une structure de boîtier de distribution
existante à l'aide du logiciel de protocole pour PC ETC (Electric
Testing Center) sur le PC, voir Aide > Premières étapes (F1).
La structure de boîtier de distribution sera ensuite transmise à
l'appareil de contrôle.
Remarque relative au logiciel de protocole ETC
Les actions suivantes sont requises avant d'utiliser ce logiciel de
protocole pour PC.
• Installer le pilote de périphérique USB
(indispensable pour le fonctionnement de PROFITEST
sur PC) :
Vous pouvez télécharger le logiciel GMC-I Driver Control d'instal-
lation du programme de gestion USB de notre site Internet :
http://www.gossenmetrawatt.com
→ Products → Software → Software for measuring devices
→ Utilities → Driver Control
• Installer le logiciel de protocole ETC pour PC :
Vous pouvez télécharger gratuitement la dernière version du
logiciel ETC depuis notre site Internet dans la zone mygmc
(fichier ZIP) si vous avez enregistré votre appareil de contrôle :
http://www.gossenmetrawatt.com
→ Products → Software → Software for measuring devices
→ Logiciel de protocole sans base de données → ETC → myGMC →
Login
GMC-I Messtechnik GmbH
16.2 Transfert des structures de boîtiers de distribution
Les transferts suivants sont possibles :
• transfert d'une structure de boîtier de distribution du PC à
l'appareil de contrôle
• transfert d'une structure de boîtier de distribution et des
valeurs de mesure de l'appareil de contrôle au PC.
Pour le transfert des
structures et des don-
nées entre appareil de
contrôle et PC, les deux
doivent disposer d'un
câble interface USB.
L'écran suivant s'affiche
pendant le transfert des
structures et des don-
nées.
16.3 Création d'une structure de boîtier de distribution dans
l'appareil de contrôle
Aperçu de la signification des symboles pour créer une structure
Symboles
Niv. Niv. inf.
princip.
M
ASTER
EDITER
Signification
Menu d'enregistrement page 1 sur 3
Curseur HAUT : feuilleter vers le début
Curseur BAS : feuilleter vers la fin
ENTER : Confirmer la sélection
+ → – passer au niveau inférieur
(ouvrir l'arborescence) ou
– → + passer au niveau supérieur
(refermer l'arborescence)
Afficher la désignation de structure ou le n°
d'identification
Commuter entre désignation de structure et n°
d'identification
Masquer la désignation de structure ou le n°
d'identification
Passage à la sélection de menu
Menu d'enregistrement page 2 sur 3
Ajouter un élément structurel
Signification des symboles du haut vers le bas :
client, bâtiment, boîtier de distribution, RCD, cir-
cuit électrique, matériel (l'affichage des symboles
dépend de l'élément structurel sélectionné).
Choix : touches de curseur HAUT / BAS et ↵
Pour ajouter une désignation à un élément struc-
turel sélectionné, voir également le Menu Éditer à
la colonne suivante.
Pour les autres symboles, voir le menu Éditer plus
bas
Effacer l'élément structurel sélectionné
Afficher les données de mesure si une mesure a
été réalisée pour cet élément structurel.
