Gossen MetraWatt PROFITEST MBASE MTECH Mode D'emploi page 26

I
K

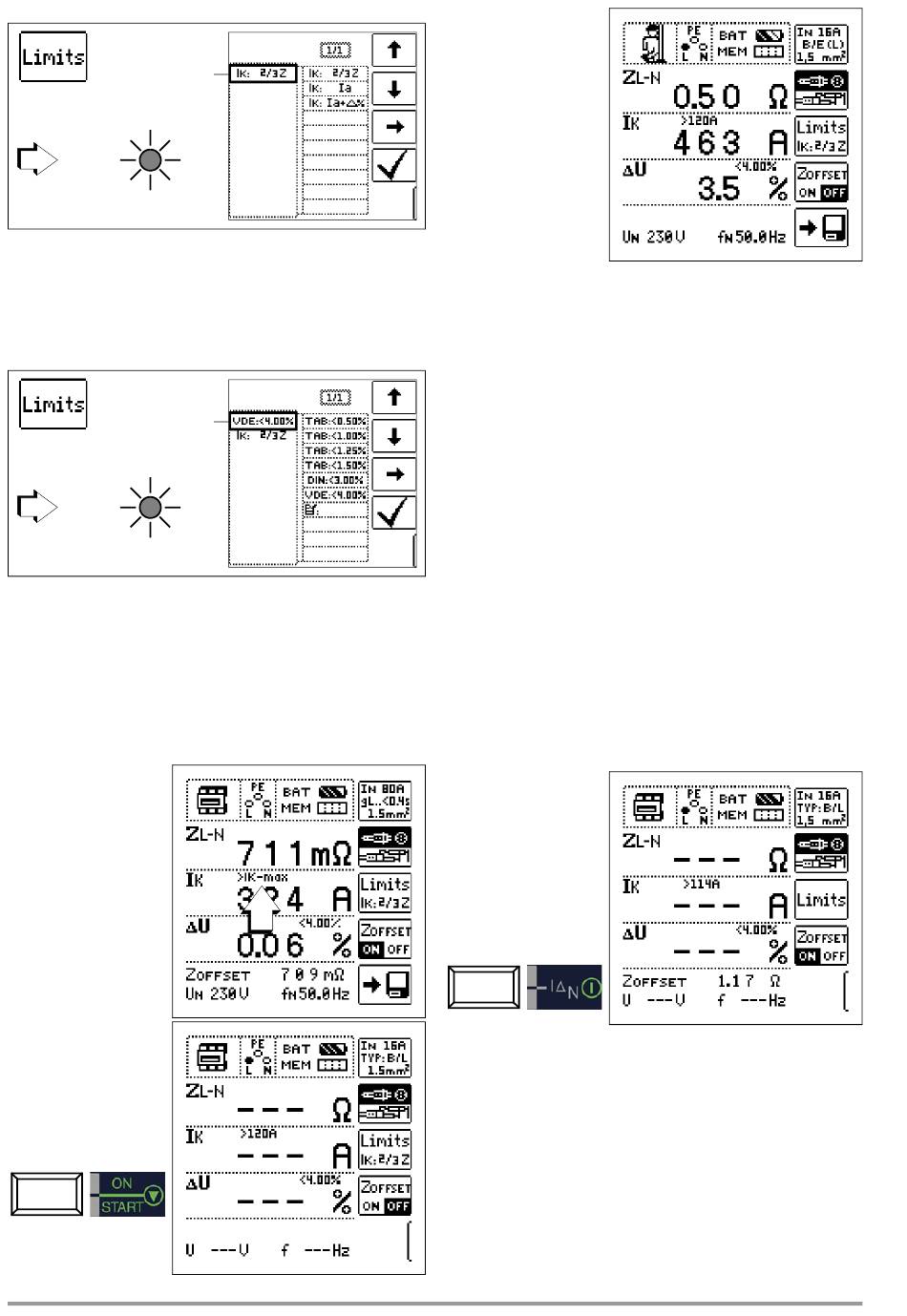

Limit / limite
I
< Limit / Limite
K
⏐ R
U
L L
I courant de court-circuit calculé par l'appareil de contrôle (avec ten-
K
sion nominale)
Z impédance de boucle de défaut
Ia courant de déclenchement
(voir les fiches techniques du disjoncteur de protection de
ligne / fusibles)
Δ% écart propre de l'appareil de contrôle
ΔU
Limit / limite
Δ
U % > Limit / Limite
⏐ R
U
L L
TAB valeurs seuils selon les prescriptions techniques de rac-
cordement (Technischen Anschlussbedingungen) au
réseau basse tension entre réseau de distribution et dis-
positif de mesure
valeur seuil selon DIN 18015-1 : ΔU < 3%
DIN
entre dispositif de mesure et consommateur
valeur seuil selon DIN VDE 0100-520 : ΔU < 4%
VDE
entre réseau de distribution et consommateur
(réglable ici jusqu'à 10%)
Cas spécial I > I
k kmax
Si la valeur du courant
de court-circuit se situe
hors de la plage de
valeurs de mesure défi-
nies dans le
PROFITEST M , ceci
ASTER
est indiqué par l'affi-
chage de « >IK-max ».
Ce cas exige une éva-
luation manuelle du
résultat de mesure.
Lancer la mesure
26
:
:
Signification et affichage de ΔU (selon DIN VDE 100 partie 600)
La chute de tension du point d'intersection entre le réseau de dis-
tribution et l'installation consommatrice jusqu'au point de raccor-
dement d'un moyen d'un consommateur (prise ou borne de rac-
cordement d'appareil) ne doit pas excéder 4 % de la tension
nominale du réseau.
Calcul de la chute de tension :
ΔU = Z
• courant nominal du fusible
L-N
ΔU en % = ΔU / U
L-N
Affichage de U (U / f )
L-N N N
La tension nominale de réseau respective s'affiche si la tension
mesurée se situe dans la plage de la tension nominale de réseau
correspondante de 120 V, 230 V ou 400 V,±10%. En cas de
valeurs de mesure hors des limites de tolérance de ±10 %, la
valeur réellement mesurée s'affiche.
q Z
/
OFFSET ON OFF
Tenir compte de la chute de tension jusqu'au point de transfert ou le
dispositif de mesure
Procédez comme suit :
Ð Réglez Z
de OFF sur ON. « Z
OFFSET
dans la ligne inférieure.
Ð Raccordez l'adaptateur bipolaire au point de transfert (dispo-
sitif de mesure / compteur).
Ð Déclenchez la mesure du décalage avec IΔ
Mesurer Z
OFFSET
Dans la ligne inférieure de l'écran, s'affiche maintenant le mes-
x.xx Ω, où x.xx représente une valeur comprise entre
sage Z
OFFSET
0,00 et 9,99 Ω. Pour toutes les mesures Z
valeur sera soustraite lors du calcul de ΔU, si vous avez commuté
la touche programmable Z
OFFSET
Z devra être redéterminé dans les cas suivants :
OFFSET
• après commutation de ON sur OFF et retour.
Des messages d'erreur dans des fenêtres déroulantes s'affichent
dans les cas suivants :
> 10 Ω
– Z
OFFSET
– Z > Z
OFFSET x
(valeur de décalage supérieure à la valeur de mesure dans
l'installation consommatrice)
= 0.00 Ω » s'affiche
OFFSET
.
N
qui suivront, cette
LN
ON/OFF sur ON.
GMC-I Messtechnik GmbH
