12 Mesure de résistances de faible impédance de
100 ohms max. (conducteurs de protection et
d'équipotentialité)
La mesure des résistances de faible impédance des conducteurs
de protection, de mise à la terre et d'équipotentialité doit être
effectuée selon les prescriptions avec un changement de polarité
(automatique) de la tension de mesure ou avec une conduction
de courant dans un sens (pôle positif à PE) et dans l'autre (pôle
négatif à PE).
!
Attention!
Les résistances de faible impédance ne peuvent être
mesurées que sur des objets hors tension.

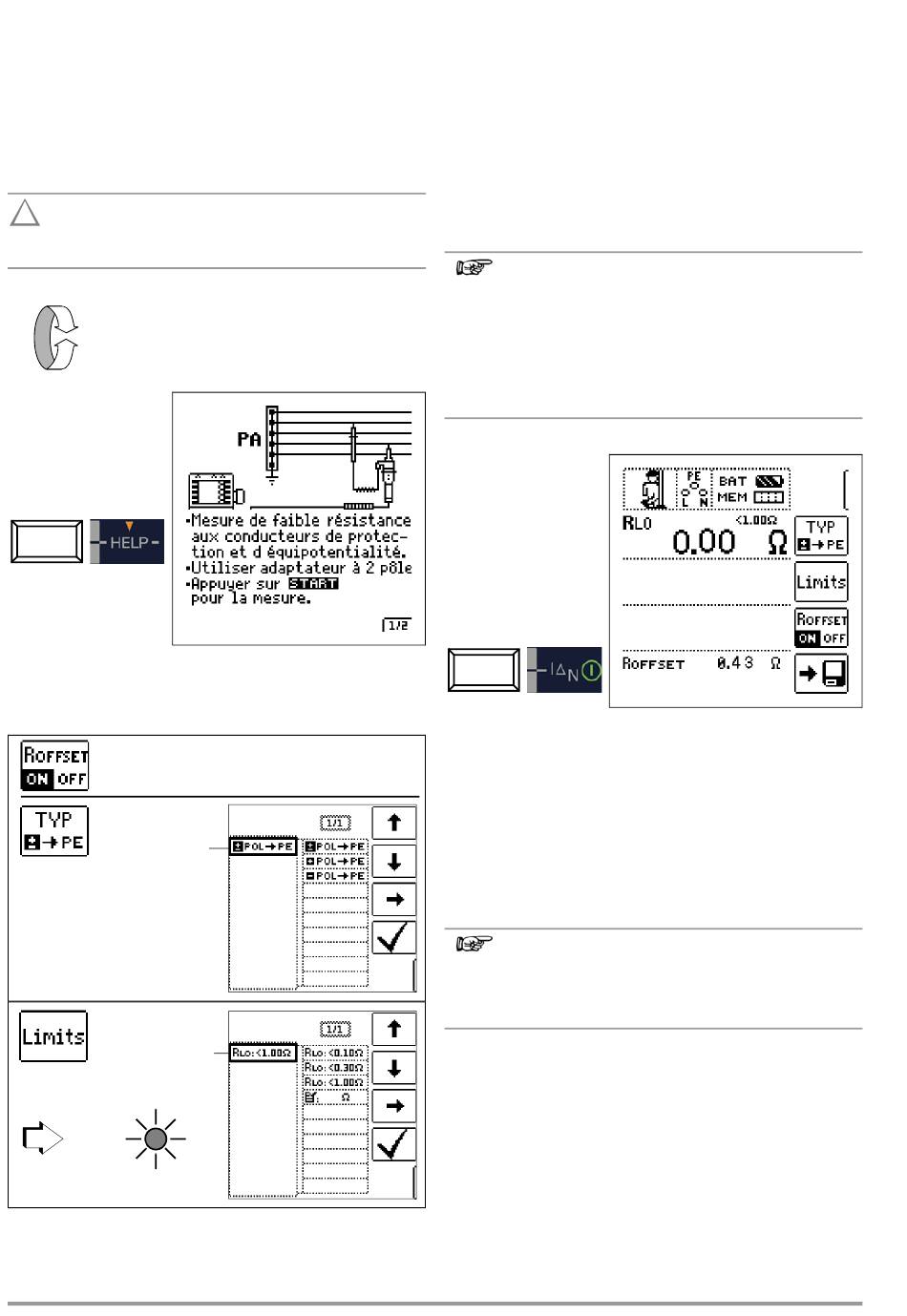

Sélectionner la fonction de mesure
R
LO
Raccordement
uniquement avec adap-
tateur bipolaire !
Paramétrer
ROFFSET : ON ↔ OFF
Polarité :
+/- par rapport à PE
Limit / limite :
R
> Limit / Limite
LO
⏐ R
U
L L
36
q R
/
OFFSET ON OFF
– Prise en compte de rallonges électriques jusqu'à 10 Ω
En cas d'utilisation de rallonges, leur résistance ohmique peut
être automatiquement soustraite du résultat de la mesure. Procé-
dez comme suit :
Ð Réglez R
de OFF sur ON. „R
OFFSET
dans la ligne inférieure de l'écran.
Ð Sélectionnez une polarité ou le changement de polarité auto-
matique.
Ð Court-circuitez l'extrémité de la rallonge d'essai avec la se-
conde pointe de touche de l'appareil de contrôle.
Ð Déclenchez la mesure de la résistance de décalage (offset)
avec I .
ΔN
Note
Aucune valeur d'offset ne sera reprise si la différence
entre RLO+ et RLO– est supérieure à 10 % lors du chan-
gement automatique de polarité. Autrement, la plus petite
valeur des deux sera enregistrée en tant que valeur d'off-
set.
Le décalage maximal est de 9,99 Ω. Des valeurs de résis-
tance négatives peuvent être obtenues du fait de la valeur
d'offset.
Mesure de R
OFFSET
Dans la ligne inférieure de l'écran, s'affiche maintenant le mes-
x.xx Ω, où x.xx représente une valeur comprise
sage R
OFFSET
entre 0,00 et 9,99 Ω. Cette valeur sera soustraite du résultat de
mesure concret lors de toutes les mesures R
vous avez commuté la touche programmable R
ON.
R devra être redéterminé dans les cas suivants :
OFFSET
• changement entre les types de polarité
• après commutation de ON sur OFF et retour.
Note
N'utilisez cette fonction que lorsque vous travaillez avec
des rallonges.
En cas d'utilisation de rallonges différentes, il faut absolu-
ment répéter la procédure décrite auparavant.
q Type / polarité
Il est ici possible de régler le sens de conduction du courant.
q Limites – Réglage de la valeur seuil
Vous pouvez régler la valeur seuil de la résistance. Si des valeurs
de mesure apparaissent au dessus de ce seuil, la LED U
rouge s'allume. Vous disposez de valeurs seuils comprises entre
1,0 Ω et 20 Ω. La valeur seuil est affichée au-dessus de la valeur
mesurée.
= 0.00 Ω" s'affiche
OFFSET
qui suivront, si
LO
ON/OFF sur
OFFSET
/R
L L
