Norme d'essai
Conformément à DIN VDE 0100 partie 600:2008, il faut fournir la
preuve que
–
la tension de contact apparaissant en cas de courant différentiel
nominal n'excède pas la valeur maximale admissible pour l'instal-
lation.
–
les disjoncteurs FI se déclenchent en présence d'un courant
différentiel nominal en l'espace de 400 ms (1000 ms pour les
disjoncteurs RCD sélectifs).
Remarques importantes
•
Le PROFITEST
M
permet des mesures simples sur tous les
ASTER
types de disjoncteurs RCD. Sélectionnez RCD, SRCD, PRCD
ou autres.
•
La mesure doit être réalisée par RCD (FI) en un seul point
dans les circuits électriques raccordés, sur toutes les autres
connexions dans le circuit électrique, il faut apporter la preuve
de la continuité à basse impédance du conducteur de protec-
tion (R
ou U
).
LO
B
•
Dans le système TN, les appareils de mesure indiquent sou-
vent une tension de contact de 0,1 V en raison de la faible
résistance du conducteur de protection.
•
Prenez également en compte les courants de polarisation
éventuels circulant dans l'installation. Ils peuvent entraîner le
déclenchement du RCD dès la mesure de la tension de
contact U
ou des affichages erronés pour les mesures à
B
courant ascendant.
Affichage = I
- I
F
courant polar.
•
Les dispositifs de protection différentiels sélectifs (RCD S)
avec marquage
S
peuvent être utilisés comme protection
unique pour coupure automatique s'ils observent les condi-
tions de coupure imposées aux dispositifs de protection diffé-
rentiels non sélectifs (donc t
de coupure peut le justifier.
•
Le type B de RCD ne doit pas être monté en série avec des
RCD de type A.
Note
Polarisation
Seules des mesures AC sont prévues via l'adaptateur
bipolaire. Une suppression du déclenchement du RCD
par une polarisation par le courant continu n'est possible
que via l'embout de la fiche spécifique au pays comme
SCHUKO ou l'adaptateur tripolaire.
Mesure sans ou avec sonde
Vous pouvez réaliser les mesures avec ou sans sonde.
Une mesure avec sonde présuppose que la sonde présente le
potentiel de la terre de référence, ce qui signifie qu'elle est placée
hors du cône de tension de l'électrode de terre (R
protection à RCD.
L'écart entre l'électrode de terre et la sonde doit être d'au moins
20 m.
La sonde est raccordée à un connecteur protégé contre les
contacts de section 4 mm.
Dans la plupart des cas, cette mesure est effectuée sans sonde.
!
Attention!
La sonde est une partie du circuit de mesure et peut
conduire un courant jusqu'à 3,5 mA maximum selon
VDE 0413.
Vous pouvez contrôler l'absence de tension sur une sonde en uti-
lisant la fonction U
, voir également chap. 6.1 à la page 13.
SONDE
GMC-I Messtechnik GmbH
< 400 ms). Une mesure du délai
a
) du circuit de
E
7.1
Mesure de la tension de contact (rapportée au courant dif-
férentiel nominal) avec
et contrôle du déclenchement avec le courant différentiel
nominal

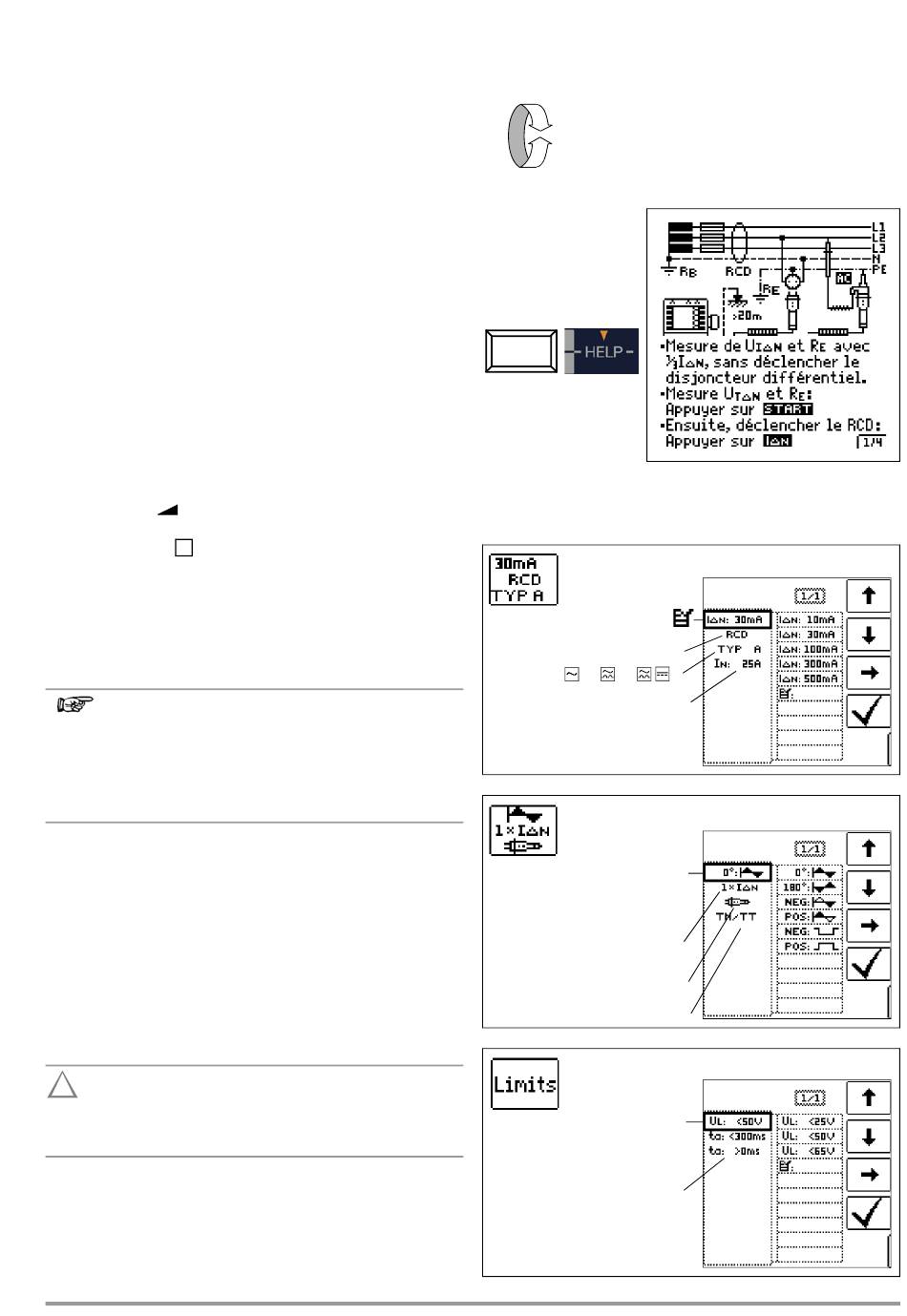

Sélectionner la fonction de mesure
I
ΔN
Raccordement
Paramétrer I
ΔN
Courants différentiels nominaux :
10 ... 500 mA
Type 1 : RCD, SRCD, PRCD ...
Type 2 : AC
, A
, B
Courants nominaux : 6 ... 125 A
* Type B = sensibles à tout courant
Forme d'onde :
décalage de phases 0°/180°
demi-onde négative/positive
courant continu négatif/positif
Courant de déclenchement
multiple de : 1, 2, 5
Raccordement :
sans/avec sonde
Système de réseau :
TN/TT, IT
Tension de contact :
< 25 V, < 50 V, < 65 V
Temps de déclenchement :
1
/
du courant différentiel nominal
3
*
15
