14.1
Mesure de l'impédance de sols et murs isolants (impé-
dance d'isolement de site Z
Méthode de mesure
L'appareil mesure l'impédance entre la plaque métallique sous
charge et la terre. La tension de réseau disponible sur le site de
mesure est utilisée comme source de tension alternative. Le cir-
cuit de remplacement de Z
lèle.

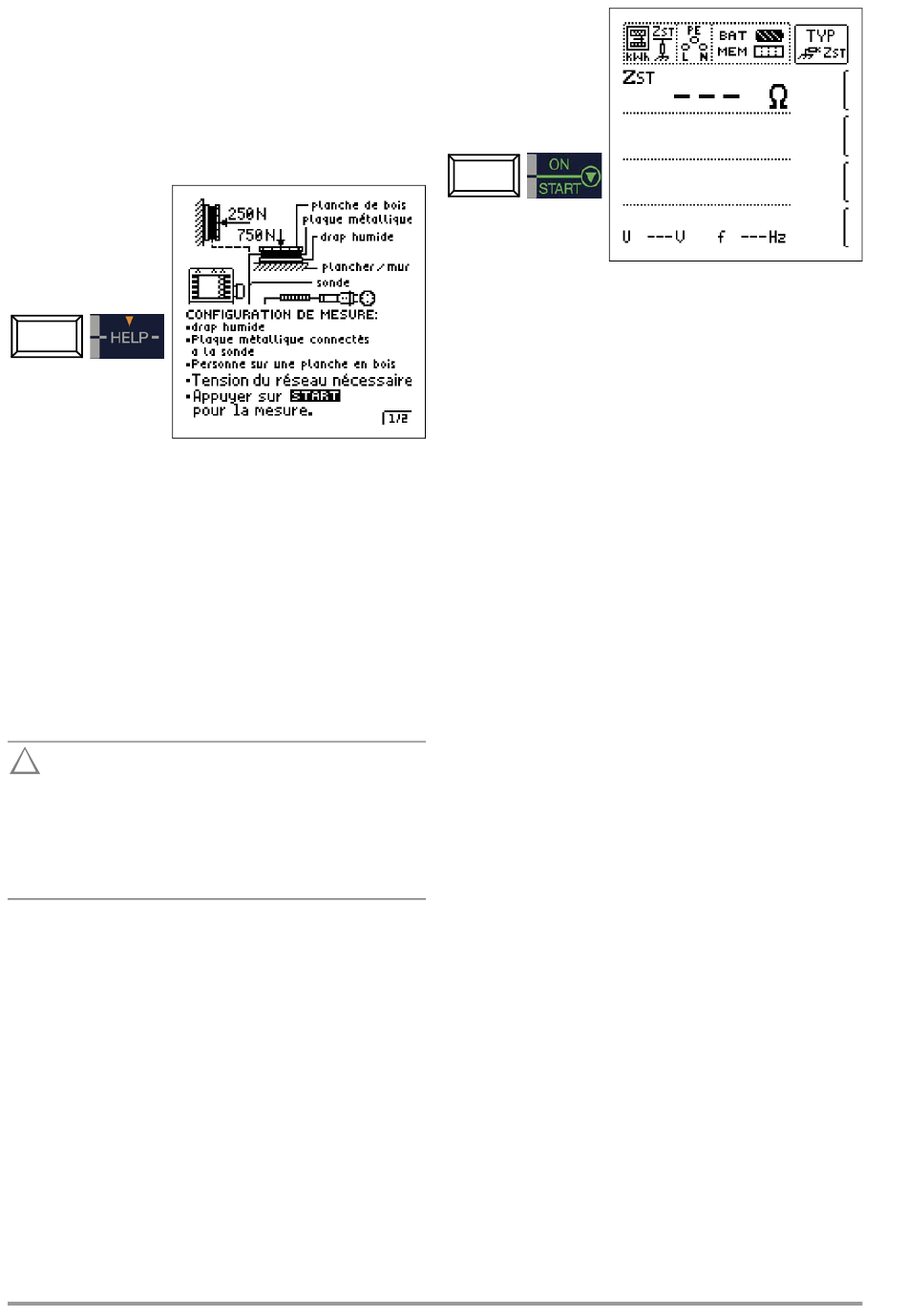

Raccordement et dispo-
sitif de mesure
Remarque : Utilisez le dispositif de mesure comme décrit au chap.
11.2 (sonde triangulaire) ou ci-dessous.
Ð Recouvrez le sol ou le mur aux points défavorables, au niveau
des joints ou des points de jonction des revêtements de sol
par ex., à l'aide d'un chiffon humide de 270 mm x 270 mm
environ.
Ð Placez la sonde 1081 sur le chiffon humide et appliquez un
poids dessus de 750 N/75 kg (une personne) ou de 250 N/
25 kg dans le cas de mur (en appuyant par ex. avec la main
isolée par un gant contre le mur).
Ð Établissez une liaison conductrice avec la sonde 1081, puis
effectuez le raccordement avec la douille de raccordement
pour sonde de l'appareil.
Ð Connectez l'appareil à une prise électrique avec la fiche d'es-
sai.
!
Attention!
Ne touchez
pas la plaque métallique ni le chiffon humide avec les
mains nues.
La moitié de la tension de réseau peut être appliquée à
ces pièces ! Un courant pouvant atteindre 3,5 mA peut
circuler !
La valeur de mesure serait en outre faussée.
40
)
ST
est considéré comme circuit paral-
ST
Il faut mesurer les valeurs de résistance en plusieurs points afin de
permettre une évaluation. La résistance mesurée ne doit pas des-
cendre en dessous de la limite de 50 kΩ en aucun des points. Si
la résistance mesurée est supérieure à 30 MΩ, Z
est toujours affiché dans le champ d'affichage.
Évaluation des valeurs mesurées
Voir Tableau 5 à la page 63.
> 30.0 MΩ
ST
