q Documentation de la sélection des pôles
Les pôles entre lesquels le contrôle est effectué peuvent être indi-
qués ici uniquement à fin de documentation. Cette indication
n'exerce aucune influence sur la sélection effective des pointes de
touche ou des pôles.
q Limites – Réglage de la valeur seuil
Vous pouvez régler la valeur seuil de la résistance d'isolement. Si
des valeurs de mesure apparaissent en dessous de ce seuil, la
LED U /R rouge s'allume. Vous disposez de valeurs seuils com-
L L
prises entre 0,5 MΩ et 10 MΩ. La valeur seuil est affichée au-
dessus de la valeur mesurée.

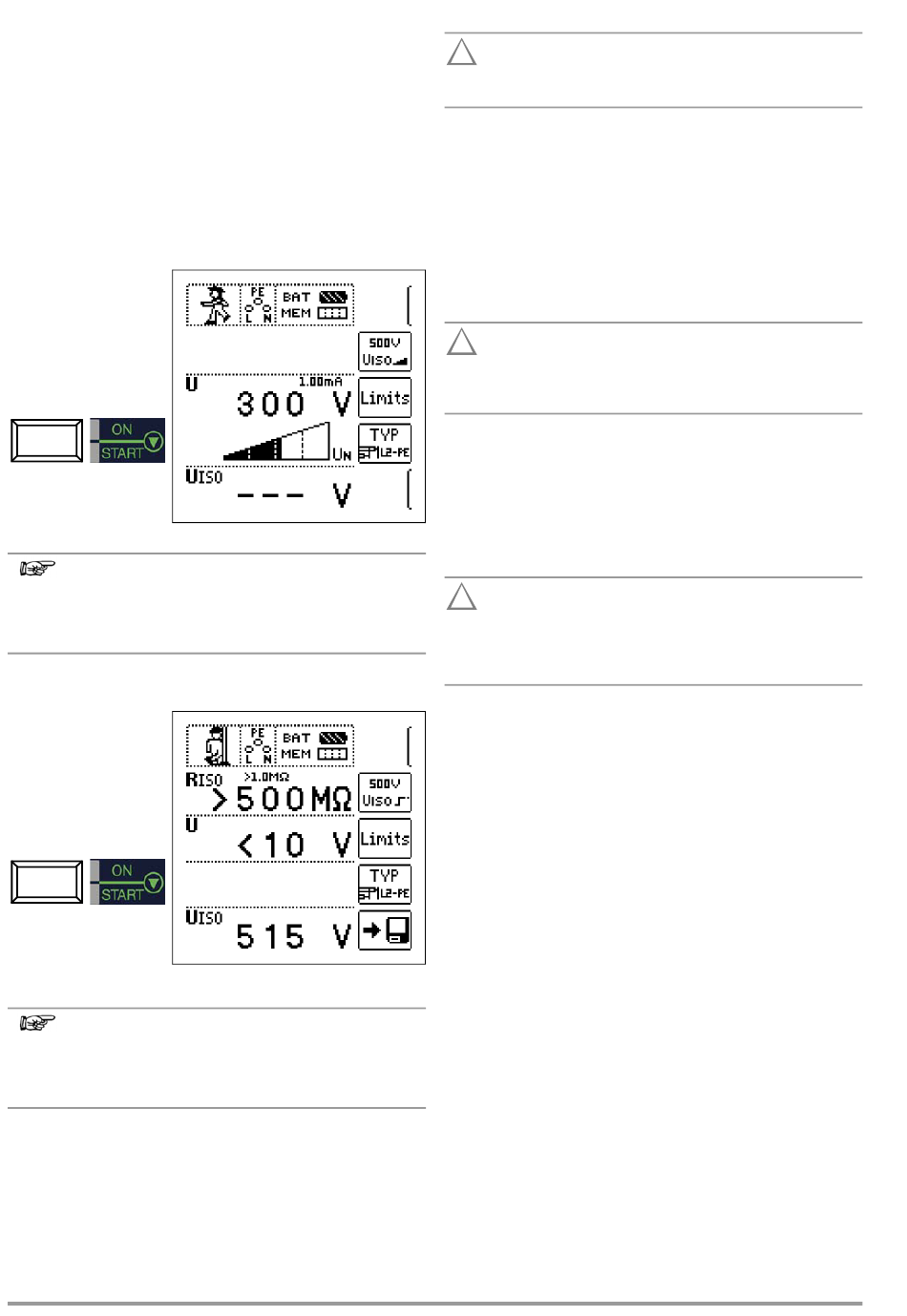

Démarrer la mesure – tension d'essai ascendante (fonction de
rampe)
Appuyer brièvement
Note
Si Changement de polarité semi-automatique (voir chap.
5.8) est sélectionné, le symbole du changement de pola-
rité semi-automatique s'affiche à la place de celui de la
rampe.
Démarrer la mesure – tension d'essai constante
à maintenir appuyée
pour une mesure per-
manente
Note
Les accus de l'appareil sont fortement sollicités pendant
la mesure de la résistance d'isolement. Appuyez sur la
touche Start t pour la fonction Tension d'essai
constante seulement tant que l'affichage se stabilise.
34
Conditions spécifiques à la mesure de la résistance d'isolement
!
Attention!
Les résistances d'isolement ne peuvent être mesurées
que sur des objets hors tension.
Si la résistance d'isolement mesurée est inférieure à la valeur seuil
réglée, la LED U /R . est allumée.
L L
En présence d'une tension externe de
la résistance d'isolement ne sera pas mesurée. La LED MAINS/
RESEAU s'allume et le pop-up Tension externe appliquée
s'affiche.
Tous les conducteurs (L1, L2, L3 et N) doivent être mesurés par
rapport à PE !
!
Attention!
Ne touchez pas les contacts de raccordement de l'ap-
pareil quand une mesure de résistance d'isolement est
en cours !
Si les contacts de raccordement sont libres ou raccordés à un
consommateur ohmique pour la mesure, un courant de 1 mA
environ circulerait par votre corps en présence d'une tension de
1000 V.
Il y a risque de blessure dû au choc électrique ressenti (par peur
p.ex.).
Décharge de l'objet mesuré
!
Attention!
Si vous procédez à une mesure sur un objet capacitif,
p.ex. sur un long câble, celui-ci peut atteindre une
charge d'environ 1000 V maximum.
Danger de mort à tout contact !
Lorsque vous avez mesuré la résistance d'isolement sur des
objets capacitifs, l'objet de mesure se décharge automatique-
ment par le biais de l'appareil à l'issue de la mesure. Le contact
avec l'objet doit donc être maintenu. La baisse de la tension est
visible au niveau de U.
Ne débranchez le raccordement que si < 10 V s'affiche pour U.
Évaluation des valeurs mesurées
Il faut prendre en compte l'erreur de mesure de l'appareil pour
que les valeurs seuils inférieures exigées par les prescriptions
DIN VDE ne soient franchies. Vous pouvez déterminer les valeurs
d'affichage minimales nécessaires pour les résistances d'isole-
ment à l'aide du Tableau 3 à la page 62. Ces valeurs prennent en
compte l'erreur maximale (sous conditions d'utilisation nominales)
de l'appareil. Vous pouvez extrapoler les valeurs intermédiaires.
≥
25 V dans l'équipement,
