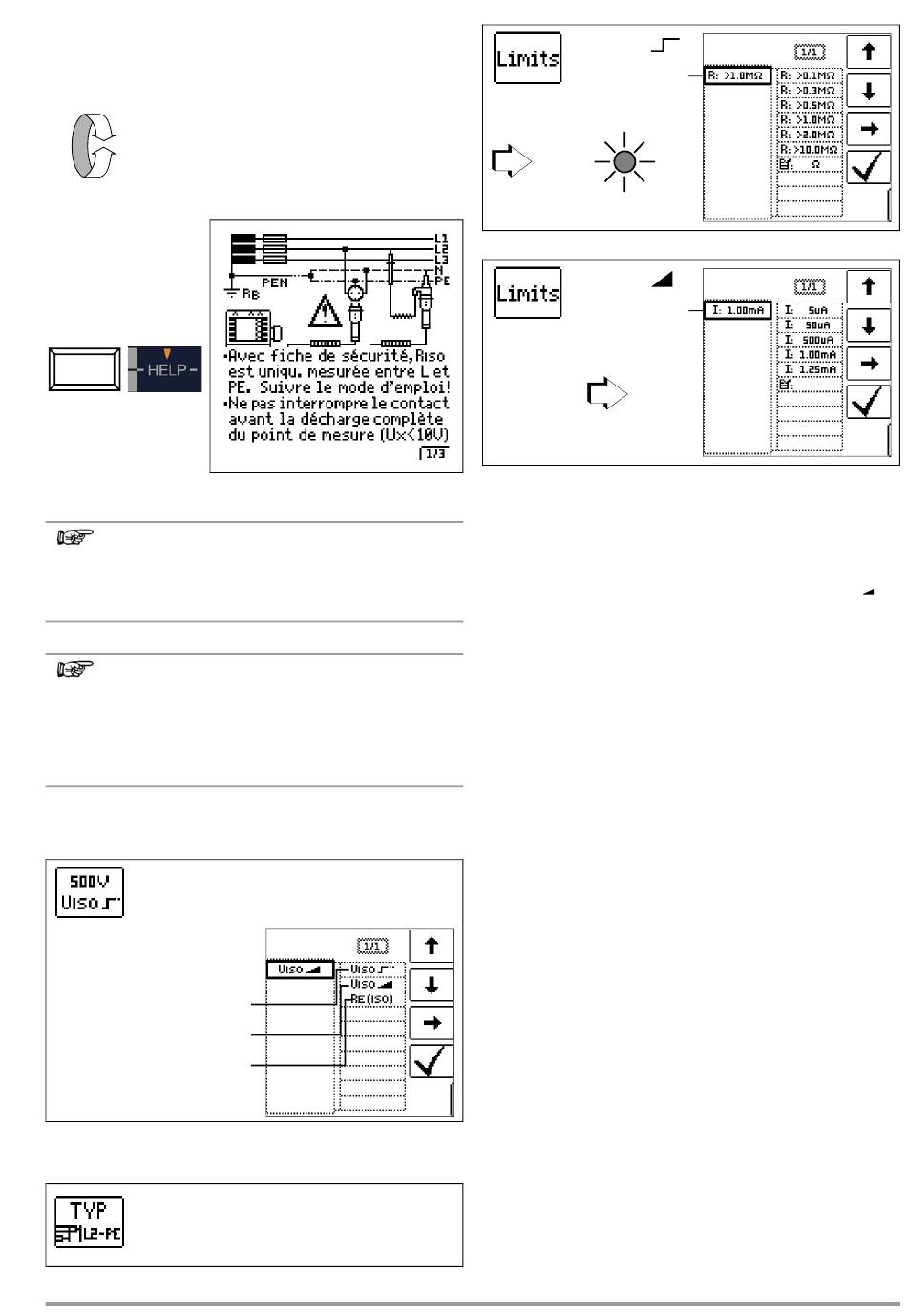

Mesure de la résistance d'isolement
11.1
Généralités
Sélectionner la fonction de mesure
R
ISO
Raccordement
Adaptateur bipolaire ou
fiche d'essai
Note
Si vous utilisez la fiche d'essai avec embout-prise, la
résistance d'isolement ne sera mesurée qu'entre la borne
du conducteur extérieur caractérisée par L et la borne du
conducteur de protection PE !
Note
Vérification des cordons de mesure avant une série de mesure
Avant une mesure d'isolement, il convient de vérifier en
court-circuitant les cordons de mesure au niveau des
pointes de touche si l'appareil affiche bien < 1 kΩ. Ceci
permet d'éviter une connexion erronée ou de constater
une interruption des cordons de mesure.
Paramétrer
Tension d'essai : 50 V / 100 V / 250 V / 500 V / 1000 V / xxx V*
Forme de tension : constante
Forme de tension : montée / rampe
Résistance de fuite à la terre :
* tension à régler au choix, voir chap. 5.7
Mesure semi-automatique sur des réseaux multipolaires
Mesure bipolaire (sélection importante uniquement pour la
Mesures entre Lx-PE / N-PE / Lx-N / Lx-Ly / AUTO*
* pour le paramètre AUTO, voir chap. 5.8
GMC-I Messtechnik GmbH
Valeurs seuils pour la tension d'essai constante
R
Courants limites pour la fonction de rampe
q Tension d'essai
Dans le cas de mesures sur des composants sensibles de même
que dans le cas d'installations avec composants limitant la ten-
sion, il est possible de régler une tension d'essai s'écartant de la
tension nominale, plus faible dans la plupart des cas.
q Forme de tension
La fonction Tension d'essai ascendante (fonction de rampe) U
sert à rechercher les points faibles de l'isolement et à déterminer
la tension de réponse des composants limitant la tension. Après
un bref appui sur la touche ON/START, la tension d'essai est aug-
mentée progressivement jusqu'au niveau de la tension nominale
prescrite U
pointes de touche pendant et après la mesure. Cette tension retombe
à moins de 10 V après la mesure, voir le chapitre Décharge de
l'objet mesuré.
La mesure d'isolement avec tension d'essai ascendante est terminée :
•
dès que la tension d'essai maximale réglée U
que la valeur de mesure est stable
ou
•
dès que le courant d'essai réglé est atteint
(après une décharge disruptive sous tension d'avalanche
p.ex.).
Pour U
réponse ou d'avalanche éventuelle est affichée.
La fonction Tension d'essai constante offre deux possibilités :
•
Tant que vous appuyez sur la touche ON/START, la tension
d'essai U
rée. Relâchez la touche lorsque la valeur de mesure est stabi-
lisée (la durée d'établissement peut être de plusieurs
secondes en cas de capacités élevées de conducteurs). La
tension U mesurée pendant l'essai correspond à la tension
U
terminée et la dernière valeur de mesure de R
s'affiche. La tension U retombe à moins de 10 V après la
mesure, voir le chapitre Décharge de l'objet mesuré.
ou
•
Après un bref appui sur la touche ON/START, la tension d'essai
réglée U
rée. Dès que la valeur de mesure est stabilisée (la durée d'éta-
blissement peut être de plusieurs secondes en cas de capaci-
tés élevées de conducteurs), la mesure est terminée et la der-
nière valeur de mesure de R
correspond à la tension mesurée au niveau des pointes de touche
avec x, y = 1, 2, 3
pendant et après la mesure. Cette tension retombe à moins de
10 V après la mesure, voir le chapitre Décharge de l'objet
mesuré.
U
(U
)
ISO
INS
Limit / limite :
< Limit / limite
ISO
⏐ R
U
L
L
U
(U
)
ISO
INS
Limit / limite :
I > I
STOP
Limit
. U correspond à la tension mesurée au niveau des
N
, la tension d'essai maximale réglée U
ISO
est sortie et la résistance d'isolement R
N
. Après avoir relâché la touche ON/START, la mesure est
ISO
est sortie et la résistance d'isolement R
N
ISO
ISO
est atteinte et
N
ou une tension de
N
mesu-
ISO
et U
ISO
ISO
mesu-
ISO
et U
s'affiche. U
ISO
