8.2
Évaluation des valeurs mesurées
En utilisant le Tableau 1 à la page 62, vous pouvez déterminer les
impédances de boucle maximales admissibles Z
être affichées en tenant compte de l'écart de mesure de service
maximal de l'appareil (sous conditions normales de mesure).
Vous pouvez extrapoler les valeurs intermédiaires.
En utilisant le Tableau 6 à la page 63, vous pouvez déterminer le
courant nominal maximal admissible du dispositif de protection
(fusible ou disjoncteur) pour une tension nominale de réseau de
230 V, en raison du courant de court-circuit mesuré, et en tenant
compte de l'erreur de service maximal de l'appareil (conforme à
DIN VDE 0100 partie 600).

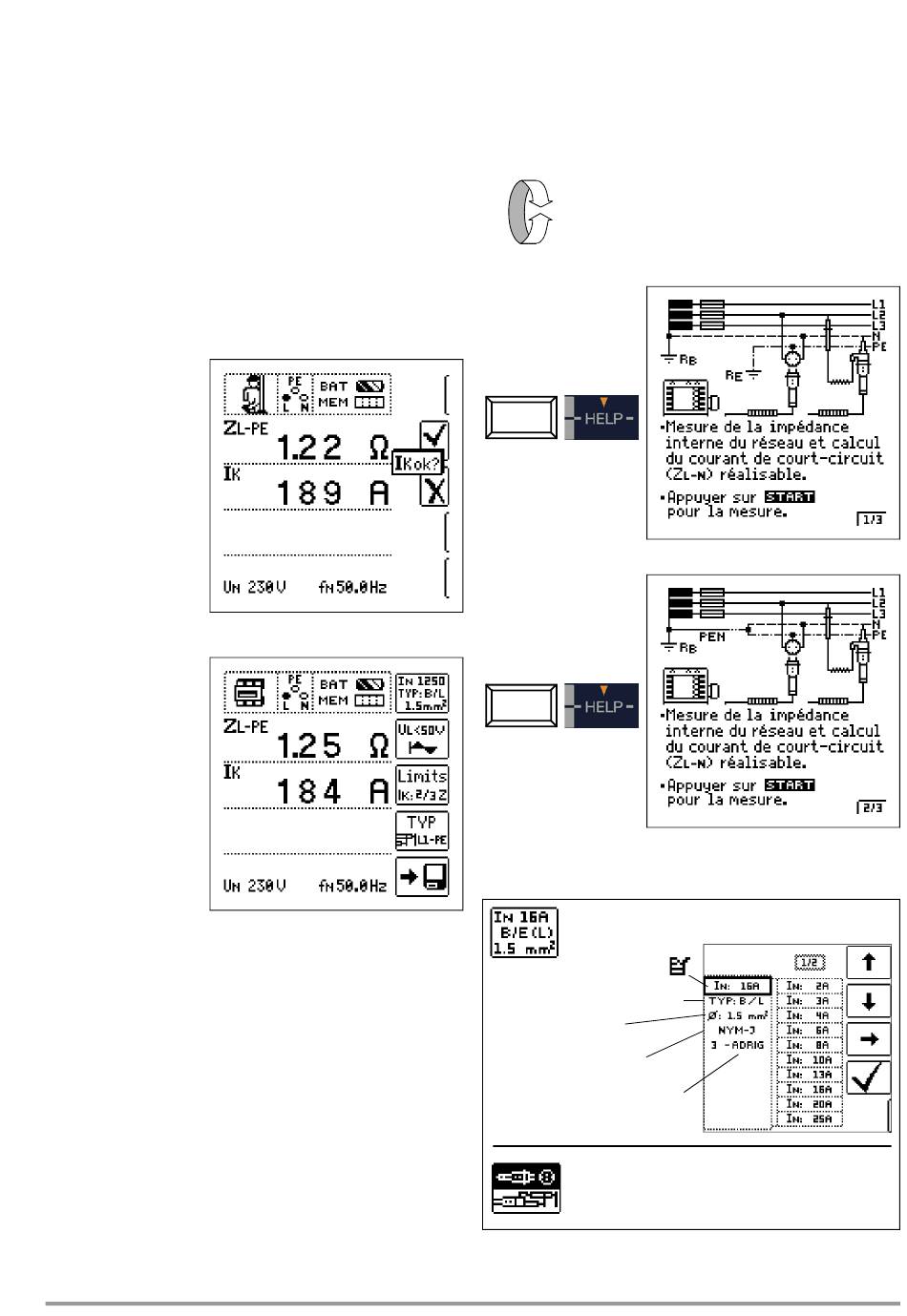

Cas spécial Masquage de la valeur limite
La valeur limite ne peut pas être établie. Il est demandé au testeur
d'évaluer lui-même les valeurs de mesure et de les confirmer ou
de les rejeter à l'aide des touches programmables.
Mesure réussie : Touche
4
Mesure échouée : Touche X
La valeur ne pourra être enregistrée qu'après votre évaluation.
GMC-I Messtechnik GmbH
9
Méthode de mesure (mesure de résistance interne de réseau)
qui peuvent
L-PE
L'impédance de réseau Z
méthode que l'impédance de boucle Z
page 23). La boucle de courant se forme ici via le conducteur
neutre N et non via le conducteur de protection PE comme pour
la mesure d'impédance de boucle.
Sélectionner la fonction de mesure
Raccordement système
TT
Raccordement système
TN-S
Paramétrer
Courants nominaux : 2 ...160 A
Types de câbles : NY..., H03... - H07...
Nombre de brins : 2 ... 10 brins
Mesure de l'impédance de réseau (fonction Z
est mesurée selon la même
L-N
Z
L-N
Caractéristiques de
déclenchement : B/E,C,D,K
Section : 1,5 ... 70 mm²
Fiche spécifique au pays, ex. SCHUKO
Adaptateur bipolaire
)
L-N
(voir chapitre 8 à la
L-PE
25
