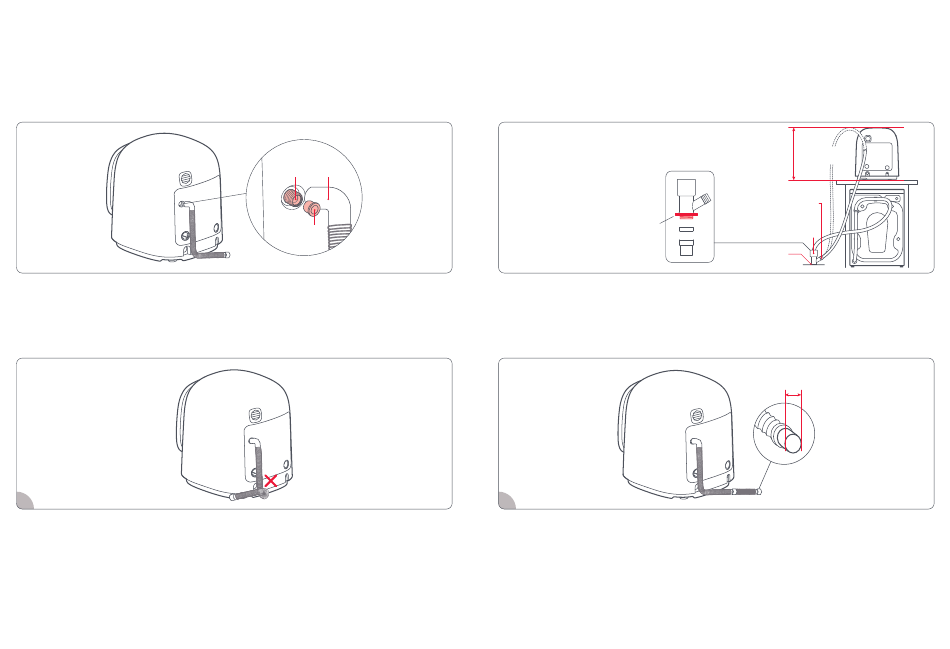

❹ Anschließen des Ablaufschlauchs
1. Schließen Sie den Ablaufschlauch an die Waschmaschine an.
Entfernen Sie die Ablassschraube und stecken Sie das gebogene Ende des
Ablaufschlauchs fest in den Ablauf der Waschmaschine.
3. Den Ablaufschlauch positionieren
1
Achten Sie darauf, dass der Ablaufschlauch einen ungehinderten Abfluss
ermöglicht. Nicht quetschen oder biegen.
Hinweise:
• Vergewissern Sie sich, dass alle Anschlüsse sicher installiert sind.
• Vergewissern Sie sich, dass der Ablaufschlauch fest eingesteckt ist. Tauchen Sie das Schlauchende nicht in Wasser ein, da sonst die Gefahr des Auslaufens besteht.
• Vergewissern Sie sich, dass alle Installationen in strikter Übereinstimmung mit den Anforderungen durchgeführt werden, da die Waschmaschine sonst aufgrund einer schlechten
Entwässerung nicht richtig funktionieren kann.
Abwass-
Ab-
erablauf
laufschlauch
Ablasss-
chraube
2. Anschließen zweier Waschmaschinen
Achten Sie darauf, dass der Ablaufschlauch nicht höher
Oberer Teil des Ablauf-T-Stücks
Abdeckung des Bodenablaufs
Unterer Teil des Ablauf-T-Stücks
Schließen Sie je nach Situation die Ablaufschläuche der beiden Waschmaschinen
an den oberen und unteren Ablauf an und ziehen Sie sie fest.
2
Verwenden Sie bei Bedarf einen Verlängerungsschlauch mit einer Länge von
weniger als 1,5 m und einem Öffnungsdurchmesser von mehr als 16 mm.
060
≤ 500 mm
als die Waschmaschine ist
Unterer
Abwasserablauf
Oberer
Abwasserablauf
Bodenablauf
16 mm
