Installation

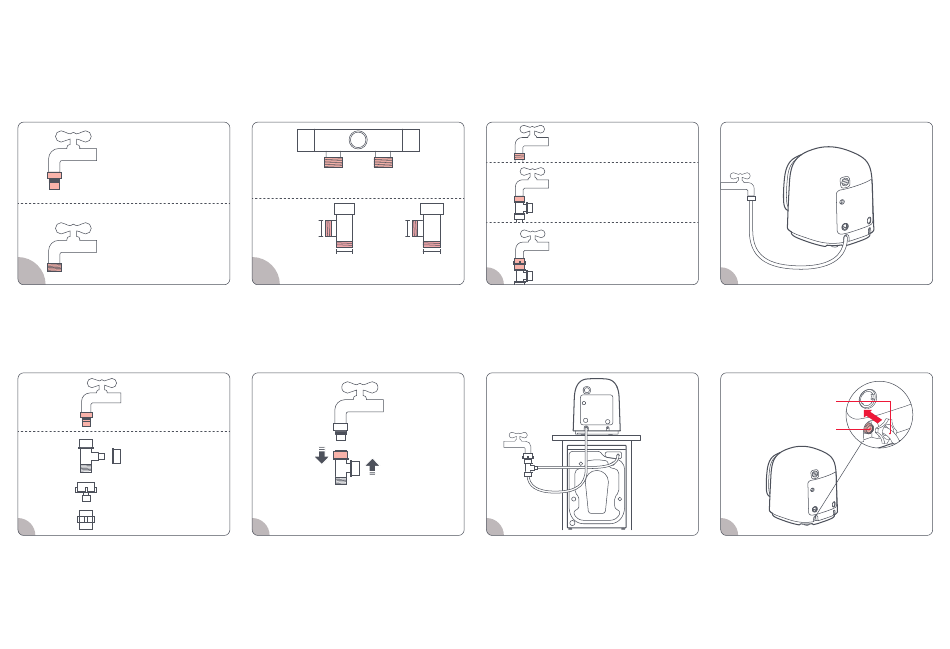

❸ Raccordement du tuyau d'arrivée d'eau
1. Choisissez le robinet approprié
Robinet à connexion rapide
pour machines à laver
✓
Robinet mâle 1/2 po ou 3/4 po
3. Raccordez deux lave-linges
Assem-
Bouchon 1/2 po
blage du
raccord en
Adaptateur à connexion
T d'arrivée
rapide 3/4 po
d'eau
Adaptateur 1/2 po à 3/4 po
1
Connectez et assemblez le raccord en T d'arrivée d'eau en fonction du robinet
adapté et du type d'interface du tuyau d'arrivée d'eau.
Remarque :
vérifiez tous les raccords pour détecter les fuites (n'oubliez jamais d'installer la bague d'étanchéité en caoutchouc aux points de connexion des composants).
Vannes d'eau des toilettes et du lavabo
20 mm
20 mm
✓
20 mm
26 mm
3/4 po
1/2 po
1
2
Abaissez le loquet pour exposer
la bille d'acier, puis placez
l'adaptateur sur le robinet
2
2. Raccordez un lave-linge
Robinet mâle 1/2 po
Robinet spécial à
connexion rapide +
raccord en T d'arrivée d'eau
Robinet mâle 3/4 po +
raccord en T d'arrivée d'eau
1
Selon la situation réelle, raccordez une extrémité du tuyau d'arrivée d'eau au
robinet (choisissez l'un des trois robinets) et l'autre extrémité à l'arrivée d'eau du
lave-linge, puis serrez.
3
Après l'assemblage, raccordez une
extrémité du raccord en T d'arrivée
d'eau au robinet et les deux autres
extrémités aux tuyaux d'arrivée d'eau
des deux lave-linges, puis serrez.
038
2
Tuyau d'arrivée d'eau
Arrivée d'eau
4
Raccordez le tuyau d'arrivée d'eau
au lave-linge, raccordez l'extrémité
d'arrivée de 3/4 po du tuyau d'arrivée
d'eau à l'arrivée d'eau, puis serrez.
