2.

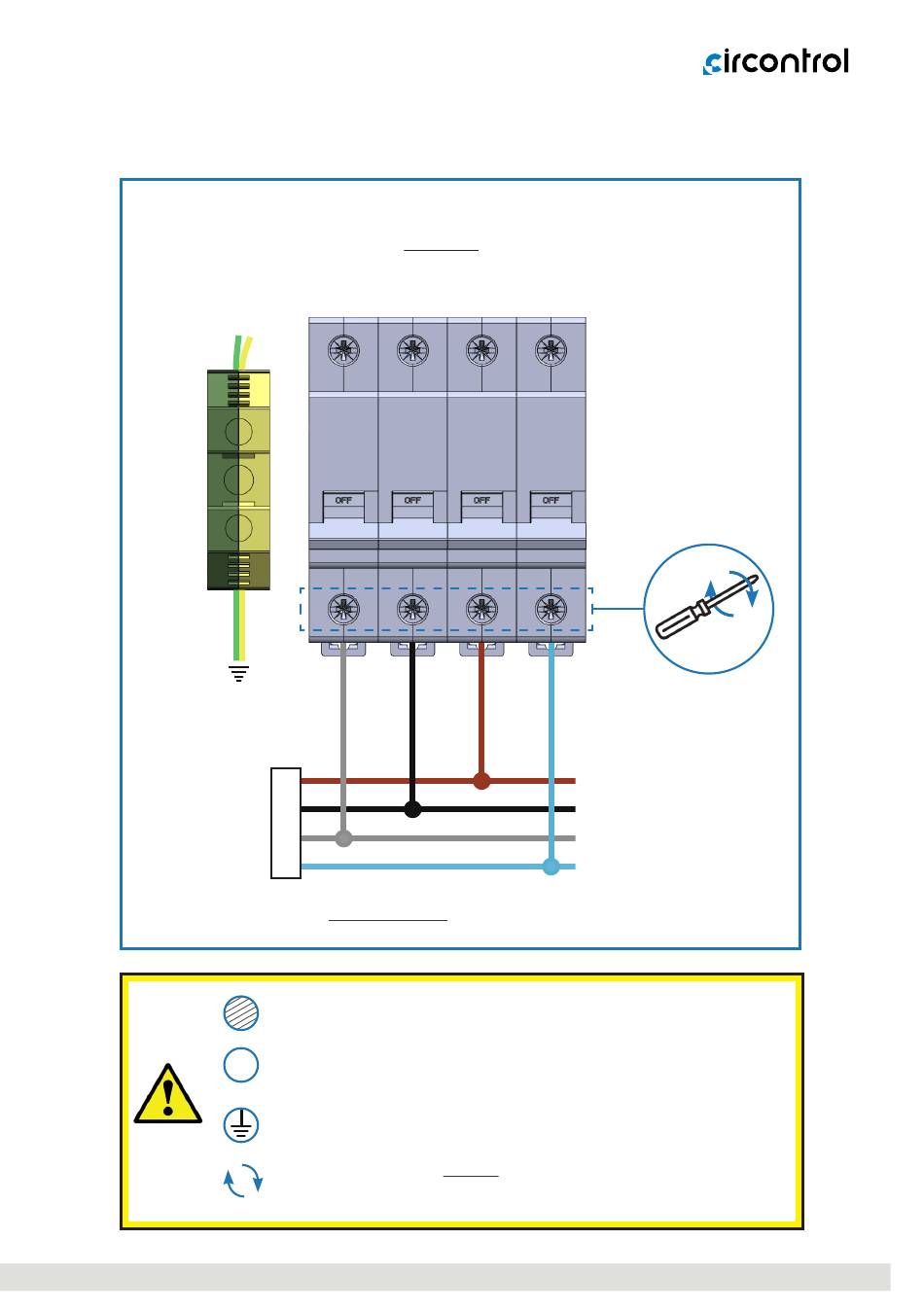

SCHÉMA DE CÂBLAGE eVOLVE SMART
Connectez au 400 VCA.
Si l'alimentation est monophasée, connectez L1 et N.
L1
L2
L3
N
Utilisez les presse-étoupes fournis afin de réaliser la protection IP
S
Section maximale du sectionneur : 35 mm
Type de câble autorisé pour le bornier : Aluminium et
Al/Cu
cuivre
N'oubliez pas de connecter le câble de mise à la terre à la
borne de mise à la terre
Assurez-vous que toutes les vis sont bien serrées :
Sectionneur 3 Nm ; Bornier 4,5 Nm
Point de charge TRIPHASÉ
2
23
