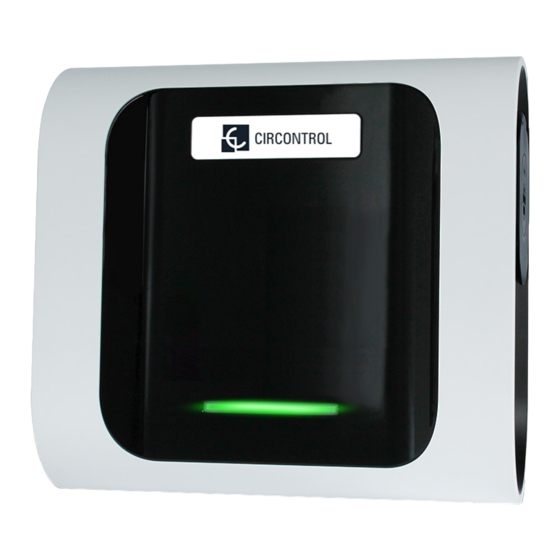

Manuels Connexes pour Circontrol eNext S
Sommaire des Matières pour Circontrol eNext S

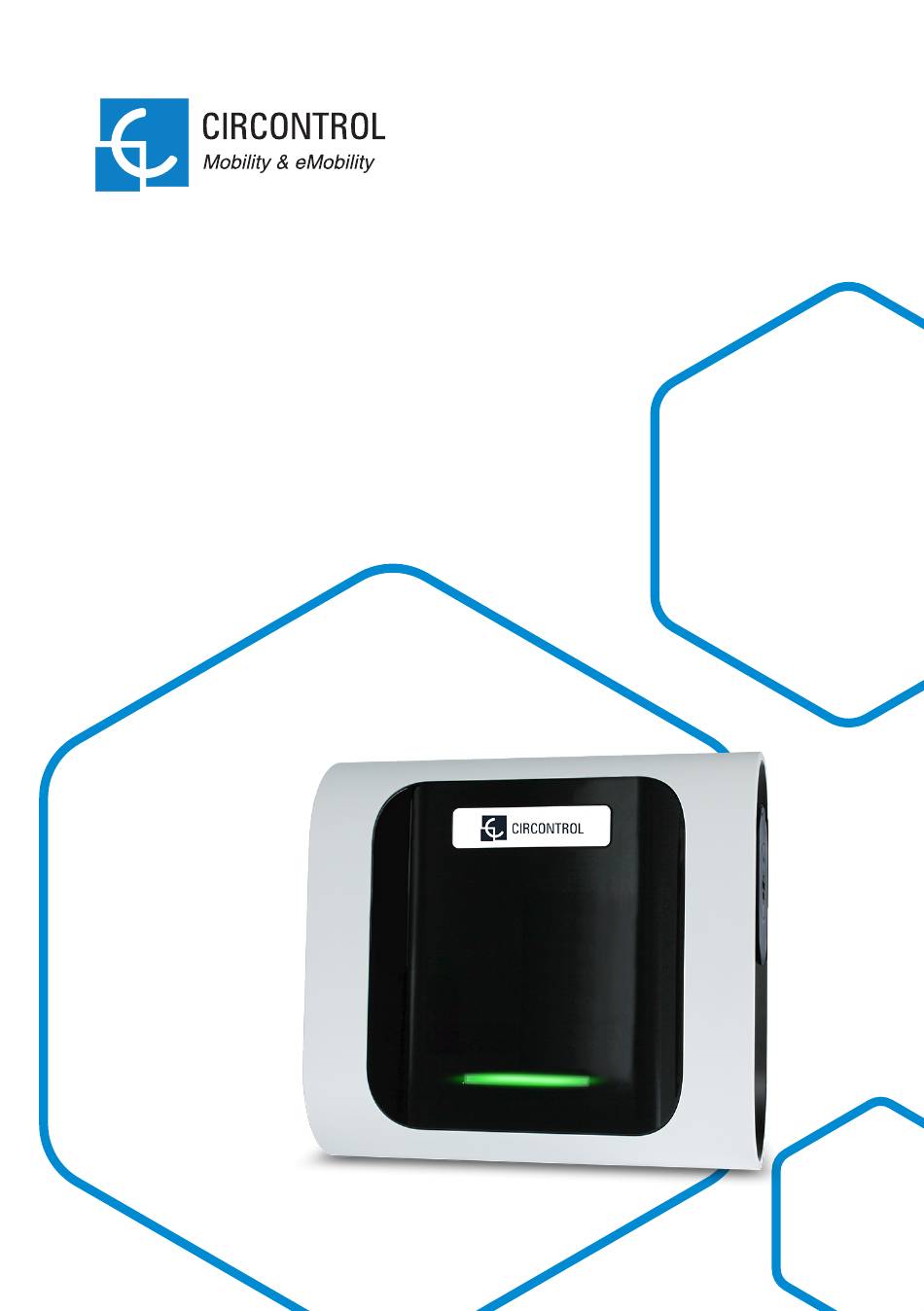

- Page 1 Bornes Gamme eNext Manuel d'installation...
- Page 2 Manuel d’installation des bornes de la gamme WallBox eNext...
- Page 3 I N F O R M AT I O N S R E L AT I V E S AU X D R O I T S D ’ AU T E U R Le présent document, rédigé par Circontrol S.A., est protégé par les droits d’auteur depuis 2019.
- Page 4 Manuel d’installation des bornes de la gamme WallBox eNext...
-
Page 5: Table Des Matières
Le guide d’installation de votre borne eNext. 1 — Bonjour ! 5 — Installation 2 — Avant 6 — Informations l’installation techniques 3 — Présentation 7 — Assistance 4 — Dimensions... - Page 6 Manuel d’installation des bornes de la gamme WallBox eNext...
-
Page 7: Bonjour
Bonjour ! Le présent manuel fournit des informations concernant la mise en service des bornes WallBox eNext, qui ont été conçues et testées pour charger des véhicules électriques conformément à la norme CEI 61851. Ce document comporte différents chapitres, notamment une procédure d’installation par étape et des informations techniques. - Page 8 Manuel d’installation des bornes de la gamme WallBox eNext I N S T R U C T I O N S S É C U R I T É I M P O R TA N T E S R E L AT I V E S AU X I N S TA L L AT I O N S É L E C T R I Q U E S Veuillez lire attentivement toutes les instructions avant de commencer, afin de vous assurer de ma- nipuler correctement les composants électriques.
-
Page 9: Avant
(prises cassées, conformes à la norme CEI 61851. caches qui ne se ferment pas, etc.). • Ne pas modifier cette unité. Dans • Utiliser uniquement le cas contraire, CIRCONTROL se pièces détachées fournies dégagera de toute responsabilité et CIRCONTROL. - Page 10 Manuel d’installation des bornes de la gamme WallBox eNext P R É C AU T I O N S C O N C E R N A N T L E C Â B L AG E É L E C T R I Q U E Avant de procéder au raccordement des bornes de re- charge, veuillez prendre connaissance de ce chapitre.
- Page 12 Manuel d’installation des bornes de la gamme WallBox eNext Équipements inclus Manuel Borne de recharge d'installation Clé Allen Étiquette d'identification 2,5 mm...
- Page 13 Présentation 1 — Voyants lumineux 3 — Prises* 5 — Orifices de fermeture de la borne 2 — Presse-étoupe 4 — Orifices de support mural (*) Le nombre de prises peut varier en fonction du modèle.
- Page 14 Manuel d’installation des bornes de la gamme WallBox eNext Dimensions (en mm)
- Page 15 Dimensions 52,5 62,5 62,5 52,5 39,5 20,5 *Cette mesure peut varier...
- Page 16 Manuel d’installation des bornes de la gamme WallBox eNext Matériel : • Une clé Allen de 2,5 mm est incluse dans le kit d’installation. • Les vis, les rondelles et les chevilles en plastique ne sont pas incluses. • Le système de fixation de la borne de recharge a été conçu pour être installé...
-
Page 17: Installation
Veuillez respecter les réglementations en vigueur dans votre pays. • La borne de recharge a été conçue pour être installée sur un mur ou sur des accessoires CIRCONTROL. • Un espace doit être réservé autour de l’unité lors de son installation, afin de garantir une bonne ergonomie et sa maintenance, ainsi que pour des raisons de sécurité. - Page 18 Manuel d’installation des bornes de la gamme WallBox eNext Ouverture Ouvrir la borne à l'aide d'une clé Allen. Clé Allen de 2,5 mm DIN-7380-2 M 4 x 14 INOX Rondelle DIN 7712 4,8 14 MM INOX Utiliser le cliquet pour ouvrir ou fermer dans le cas où...
- Page 19 Positionnement Percer le mur. Foret M 6/8 1 100 Dimensions (en mm)
- Page 20 Manuel d’installation des bornes de la gamme WallBox eNext Fixation Placer l'unité au niveau des orifices percés et la fixer à l'aide des vis.
- Page 21 Câblage U t i l i s e r l e s p r e s s e - é t o u p e a f i n d ’ a s s u r e r l a p r o t e c t i o n g a r a n t i e p a r l ’ i n d i c e I P . Câble presse-étoupe M32 •...
- Page 22 Manuel d’installation des bornes de la gamme WallBox eNext Les protections électriques externes doivent être placées en amont, comme indiqué ci-dessous : BORNE DE RECHARGE MONOPHASÉE BORNE DE RECHARGE TRIPHASÉE • Raccorder la borne à une • Raccorder la borne à une alimentation de 230 VCA.
- Page 23 Home BeON Home BeON est un dispositif en option qui permet d'optimiser l'utilisation de la borne de recharge pour véhicules électriques. En analysant la consommation totale des installations résidentielles, Home BeON permet de gérer le courant restant pour la borne de recharge pour véhicules électriques, afin d'éviter les erreurs sur le circuit principal.
- Page 24 Manuel d’installation des bornes de la gamme WallBox eNext Détecteur de courant continu de fuite Cette protection s'effectue de deux manières en fonction de l'alimentation électrique de la borne de recharge. • Alimentation monophasée :le détecteur envoie un signal vers le circuit imprimé de la borne de recharge qui interrompt la charge en ouvrant les relais internes.
- Page 25 Fonction de contrôle à distance La fonction de contrôle à distance est un contacteur désactivé par défaut qui permet de démarrer et d'arrêter la charge à distance. Cette fonction est désactivée par défaut grâce à un cavalier (voir image ci-dessous). Il suffit de retirer le cavalier pour activer cette fonction.
- Page 26 Manuel d’installation des bornes de la gamme WallBox eNext Fermeture R e f e r m e r l a b o r n e d e r e c h a r g e e n s u i v a n t l e s é t a p e s s u i v a n t e s d e v é r i f i c a t i o n . 1 —...
- Page 27 8 — S Y S T È M E D E F E R M E T U R E D U B O Î T I E R • Serrer les vis dans l'ordre indiqué par le schéma ci-dessous. •...
- Page 28 Manuel d’installation des bornes de la gamme WallBox eNext DONNÉES GÉNÉRALES Voyants lumineux Barre LED frontale Transmission de données sans fil Bluetooth v 4.2 + BLE Connexions disponibles Prise type 2 Câble de type 1 Câble de type 2 INFORMATIONS MÉCANIQUES Indice de protection du boîtier IP54/IK10 Matériau du boîtier ABS/PC...
-
Page 29: Informations
Veillez à respecter les réglementations nationales applicables. CONNECTEURS INTENSITÉ PUISSANCE DE SECTION DE CÂBLE MODÈLE* PAR DÉFAUT DE SORTIE SORTIE MINIMALE** eNext S Prise type 2 32 A 7,4 kW 10 mm eNext T Prise type 2 32 A 22 kW 10 mm (*) Pour connaître la disponibilité... - Page 30 Manuel d’installation des bornes de la gamme WallBox eNext...
-
Page 31: Assistance
Assistance Pour toute question ou information complémentaire, veuillez contacter notre service après-vente. ps-support@circontrol.com circontrol.com (+34) 937 362 940 (+34) 937 362 941... - Page 32 CIRCONTROL MANUEL D’INSTALLATION DES BORNES DE LA GAMME WALLBOX ENEXT Guide complet d’installation et de vérification de votre borne WallBox eNext. V1.7, édition de novembre 2019 R173 CIRCONTROL S.A. – TOUS DROITS RÉSERVÉS...
