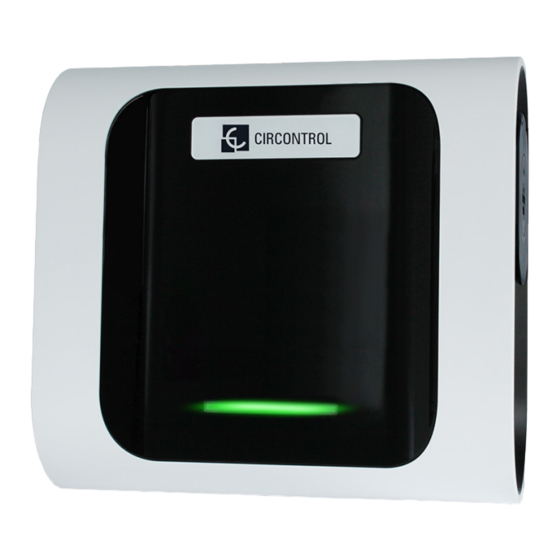

- Page 1 Manuel de l’Utilisateur Wallbox eNext...
- Page 3 Manuel de l’Utilisateur INFORMATIONS SUR LES DROITS D’AUTEUR Ce document est protégé par un copyright, 2023 par Circontrol, S.A. Tous les droits sont réservés. Circontrol, S.A. se réserve le droit d’apporter des améliorations aux produits décrits dans ce manuel à tout moment et sans préavis.
- Page 5 Voici votre guide pour utiliser et configurer eNext 1 — Bonjour! 2 — Caractéristiques 3 — Premiers pas A - Télécharger l’application HiCharger B - QRSCAN C - Manuel 4 — Comment l’utiliser ? - Brancher et charger (Plug&Charge) A - En attente B - Démarrage de la charge C - Charge en cours D - Arrêt de la charge...
- Page 6 Wallbox eNext - Manuel de l’utilisateur 6 — Application HiCharger - Tableau de bord A - Vue d’ensemble B - État C - Informations sur les erreurs D - Options de gestion 7 — Application HiCharger - Options du chargeur A - Vue d’ensemble...
- Page 8 Wallbox eNext - Manuel de l’utilisateur Ce manuel fournit des informations sur l’utilisation et la configuration de la Wallbox eNext, qui a été conçue et testée pour permettre la charge des véhicules électriques, conformément à la norme IEC 61851. Il contient toutes les informations nécessaires pour une utilisation en toute sécurité...
- Page 9 électriques. pourrait être dangereux pour les utilisateurs (fiches cassées, • Ne pas modifier cet appareil. capuchons qui ne se ferment modification, pas...). CIRCONTROL décline toute responsabilité et la garantie • N’utiliser pièces est annulée. rechange fournies Circontrol.
- Page 10 Wallbox eNext - Manuel de l’utilisateur 1 — Balise LED 3 — Prises de courant* 5 — Fermeture des trous du boîtier 2 — Presse-étoupes 4 — Trous de support mural (*) La prise de courant peut varier en fonction du modèle...
- Page 11 Caractéristiques PRINCIPALES CARACTÉRISTIQUES DE L’UNITÉ Le point de charge peut ne pas comporter d’éléments de protection électrique. • Boîtier en plastique ABS : Matériau • Bluetooth Communications plastique robuste pour résister aux sans fil Bluetooth v4.2 + BLE conditions environnementales pour l’activation de la charge à...
- Page 12 Wallbox eNext - Manuel de l’utilisateur Télécharger l’application HiCharger 1. Téléchargez l’application HiCharger, 2. Activez le Bluetooth dans votre smartphone. 3. Lancer l’application mobile : hiCharger. Compatible avec Android version 4.4.2 ou ultérieure et iOS version 9 ou ultérieure.
- Page 13 Premiers pas 4. Sélectionnez votre langue. 5. Appuyez sur le bouton « Ajouter » pour appairer un nouveau point de charge. 6. Sélectionner le mode. • QRSCAN : Cette option permet d’effectuer l’appairage automatiquement, en scannant le code QR. Pour plus d’informations, veuillez vous référer à...
- Page 14 Wallbox eNext - Manuel de l’utilisateur QRSCAN Scannez le code QR fourni. Il existe deux étiquettes d’identification contenant le même code QR unique pour chaque point de charge. L’un d’entre joint manuel d’installation et l’autre est collé à l’intérieur du point de charge, comme indiqué...
- Page 15 Le mot de passe est requis après avoir sélectionné le point de charge. 7. Le nom du point de charge peut être personnalisé. 8. Une fois le point de charge apparié, son état de connectivité est visible sur l’écran « Liste ». À partir de maintenant, le point de charge peut être géré en suivant les instructions de ce manuel.
- Page 16 Wallbox eNext - Manuel de l’utilisateur La méthode d’identification Plug&Charge est définie par défaut en usine et permet à l’utilisateur de démarrer une transaction de charge sans identification. Cette configuration peut convenir aux équipements placés dans des zones privées où...
- Page 17 Comment l’utiliser ? - Brancher et charger (Plug&Charge) • Les batteries du VE sont trop chaudes pour poursuivre la transaction de charge. • Un « arrêt de charge » a été programmé par le biais de la programmation horaire dans l’application HiCharger. •...
- Page 18 Wallbox eNext - Manuel de l’utilisateur Vue d’ensemble La vue « Liste » est un écran d’aperçu qui montre les points de charge qui ont été couplés avec le smartphone par l’intermédiaire de l’application HiCharger. L’état de la connexion entre les points de charge et le smartphone est également affiché...
- Page 19 Application HiCharger - Liste L’ordre dans lequel les points de charge apparaissent dans la liste indique l’ordre pour lequel le HiCharger se connectera automatiquement. En appuyant sur le bouton « Partager », HiCharger générera un nouveau code QR contenant le code MAC du point de charge et son mot de passe d’accès afin de partager facilement les données d’accès.
- Page 20 Wallbox eNext - Manuel de l’utilisateur Vue d’ensemble État de la connexion Actualiser l’état du point de charge Nom du point de charge État du point de charge Informations sur l’opération de charge Options de gestion des points de charge L’état du point de charge est actualisé...
- Page 21 Application HiCharger Tableau de bord État DISPONIBLE : Le point de charge est disponible pour connecter et charger le véhicule. EN CHARGE : Le point de charge est en train de charger un véhicule. La forme bleue apparaît et disparaît progressivement et l’écran affiche le temps écoulé...
- Page 22 Wallbox eNext - Manuel de l’utilisateur Informations sur les erreurs Si une erreur se produit, des informations sur l’erreur seront affichées dans l’application HiCharger. En outre, la balise LED effectuera une séquence de clignotement correspondant à l’erreur. En appuyant sur le bouton d’information, une fenêtre contextuelle apparaît avec les informations relatives à...
- Page 23 Options de gestion Lancer : Le point de charge démarre la transaction de charge. Arrêter : Si le point de charge est en train de charger, il arrête la transaction de charge. Options du chargeur : Il ouvre le menu options du chargeur et affiche les informations sur le point de charge.
- Page 24 Wallbox eNext - Manuel de l’utilisateur Vue d’ensemble Accédez au menu des options du chargeur en cliquant sur le bouton situé dans le coin inférieur gauche de la vue du tableau de bord. Dans le menu « options du chargeur », il est possible de gérer les options de réglage du...
- Page 25 Application HiCharger - Options du chargeur Méthode d’identification Brancher et charger (Plug&Charge) : Le point de charge démarre et termine la transaction de charge sans qu’il soit nécessaire à l’utilisateur de s’identifier. Pour plus d’informations, voir le chapitre « 4 - Comment l’utiliser ? - Brancher et charger (Plug&Charge) ».
- Page 26 Wallbox eNext - Manuel de l’utilisateur Toutes les modifications sont appliquées automatiquement et le message suivant s’affiche pour les confirmer. Diagnostic Il est utilisé pour vérifier les dispositifs internes du point de charge et diagnostiquer les erreurs éventuelles. La balise LED affiche une couleur blanche pendant le processus de diagnostic.
- Page 27 Protections Ce diagnostic vérifiera les protections électriques des points de charge. Certaines protections sont en options et peuvent ne pas être mises en œuvre dans tous les équipements. Après ce diagnostic, le point de charge devra être réarmé manuellement avant d’être à nouveau utilisé...
- Page 28 Wallbox eNext - Manuel de l’utilisateur Verrouillages Le mécanisme de verrouillage bloque le câble dans la prise afin d’éviter une déconnexion non désirée du véhicule et de protéger l’utilisateur d’un éventuel choc électrique. Cette fonctionnalité est en option et peut ne pas être mise en œuvre dans tous les points de charge Le diagnostic agit sur le mécanisme de verrouillage de la prise en l’ouvrant et en la...
- Page 29 Le processus de mise à jour peut prendre plusieurs minutes. Pendant ce temps, l’application doit rester ouverte et le smartphone doit se trouver d à portée Bluetooth du point de charge. Si une erreur se produit lors de la mise à jour du micrologiciel, essayez de répéter le processus avec un autre smartphone.
- Page 30 Wallbox eNext - Manuel de l’utilisateur Mot de passe Bluetooth Dans le menu « Mot de passe Bluetooth », l’utilisateur peut voir le mot de passe actuel du point de charge et le modifier. Le mot de passe est un code de quatre caractères alphanumériques.
- Page 31 Accueil Configuration BeON Le dispositif Home BeON est un dispositif en option qui optimise le point de charge des véhicules électriques (VE) en analysant la consommation totale de courant dans les installations résidentielles. Home BeON gère le courant qui peut être fourni au véhicule en tenant compte de la consommation des autres appareils connectés à...
- Page 32 Wallbox eNext - Manuel de l’utilisateur Vue d’ensemble À propos de : donne des informations sur la société Circontrol et l’application HiCharger. FAQ : Questions fréquemment posées. Généralités : Menu des paramètres de l’application HiCharger.
- Page 33 Application HiCharger - Paramètres À propos de Version de l’application : Version actuelle de l’application HiCharger. Date de la compilation : Date de publication de la version de l’application installée. Conditions d’utilisation : Conditions que l’utilisateur doit accepter pour utiliser l’application HiCharger.
- Page 34 Wallbox eNext - Manuel de l’utilisateur Généralités Connexion automatique : Cette option permet au smartphone de se coupler directement à n’importe quel point de charge à partir du menu « Liste » disponible. Cette option doit être activée pour permettre la reconnaissance de présence.
- Page 36 Wallbox eNext - Manuel de l’utilisateur La réinitialisation d’usine est une fonction du point de charge qui permet de réinitialiser sa configuration aux valeurs d’usine. Bouton d’usine Le circuit imprimé principal est situé à l’intérieur de l’équipement du point de charge.
- Page 37 Réinitialisation aux valeurs d’usine Paramètres qui seront rétablis : • Paramètres de communication • Programmation horaire • Méthode d’identification • Limitation du courant d’alimentation • Accès par mot de passe • Accueil Configuration BeON...
- Page 38 Wallbox eNext - Manuel de l’utilisateur La balise LED du point de charge informe sur les différents états ou messages d’erreur, en utilisant différentes couleurs et séquences. FEU VERT Le voyant vert indique que la méthode d’identification « Reconnaissance de présence » est activée et que le point de charge attend l’identification de l’utilisateur.
- Page 39 Notifications des balises LED - Légende CLIGNOTEMENT VIOLET Trois clignotements violets indiquent que l’utilisateur a été identifié par le point de charge grâce à la reconnaissance de présence. LUMIÈRE BLANCHE La lumière blanche indique que le point de charge effectue un autodiagnostic.
- Page 40 Wallbox eNext - Manuel de l’utilisateur Erreurs rouges clignotantes Nombre de Erreur Description Solution clignotements Aucune tension détectée Assurez-vous que toutes les Basse tension dans le circuit d’alimentation. protections sont armées. Réarmement des protections. Protections Les protections électriques de Si vous avez des questions, électriques...
- Page 41 État jaune clignotant Nombre de Erreur Description Solution clignotements La température à Attendez que la l’intérieur du chargeur température revienne Haute température est trop élevée pour à la normale et permettre la charge. réessayez. La température à Attendez que la l’intérieur du chargeur température revienne Basse température...
- Page 42 Wallbox eNext - Manuel de l’utilisateur DONNÉES GÉNÉRALES Feu de balise LED Barre LED frontale Communication sans fil Bluetooth v4.2 + BLE Connecteurs Câble de type 1 Câble de type 2 Prise de type 2 DONNÉES MÉCANIQUES Indice de protection du boîtier IP54 / IK10* Matériau du boîtier...
- Page 43 Données techniques DONNÉES ÉLECTRIQUES Alimentation électrique 1P+N+PE / 3P+N+PE Tension d’entrée 230 V CA+/-10 % / 400 V CA+/-10 % 50 Hz / 60 Hz Fréquence MCB IEC 60898-1 (courbe C) - avec déclenchement par shunt Détecteur de fuite CC de 6 mA (MCB/RCBO (Disjoncteur à Protections (option) courant résiduel avec surintensité) avec déclenchement par shunt est nécessaire pour ouvrir le circuit)
- Page 44 Wallbox eNext - Manuel de l’utilisateur...
- Page 45 Besoin d’aide ? Pour toute question ou demande d’informations complémentaires, veuillez contacter notre service après-vente. support@circontrol.com circontrol.com (+34) 937 362 940 (+34) 937 362 941...
- Page 46 CIRCONTROL WALLBOX eNEXT MANUEL DE L’UTILISATEUR guide complet l’utilisation et la configuration de votre Wallbox eNext. v2.3 - 11 juin 2023 CIRCONTROL S.A. - TOUS DROITS RÉSERVÉS...
