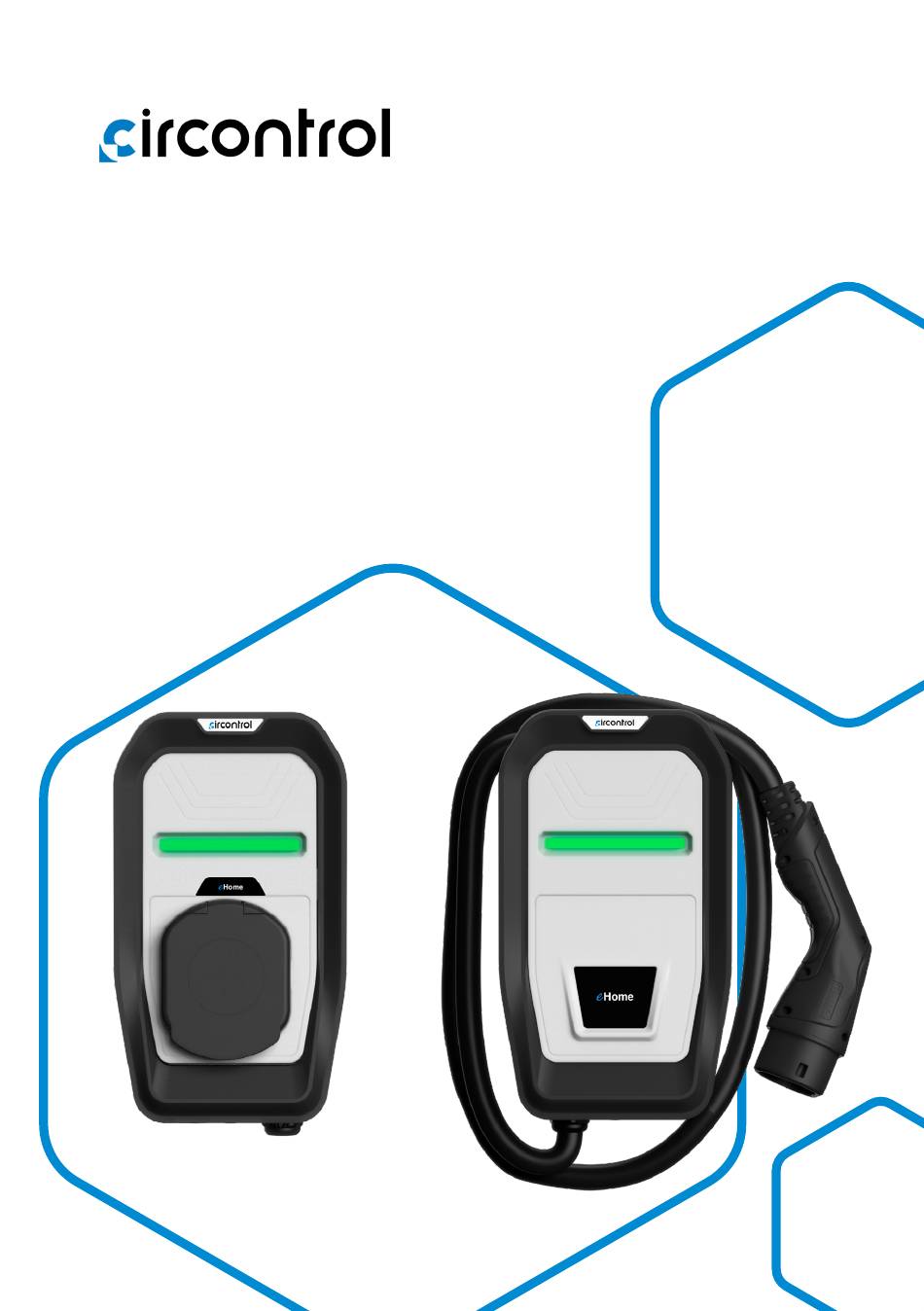

- Page 1 Manuel de l’Utilisateur Wallbox eHome Link...
- Page 3 Manuel de l’Utilisateur INFORMATIONS SUR LES DROITS D’AUTEUR Ce document est protégé par un copyright, 2023 par Circontrol, S.A. Tous les droits sont réservés. Circontrol, S.A. se réserve le droit d’apporter des améliorations aux produits décrits dans ce manuel à tout moment et sans préavis.
- Page 5 Voici votre guide pour utiliser et configurer eHome Link 1 — Bonjour! 2 — Vue d’ensemble 3 — Mode d’emploi 4 — Caractéristiques supplémentaires 5 — Besoin d’aide?
- Page 6 Wallbox eHome Link - Manuel de l’utilisateur Ce manuel fournit des informations sur l’utilisation de l’eHome Link, qui a été conçu et testé pour permettre la charge de véhicules électriques conformément à la norme IEC 61851-1:2017. Ce manuel contient toutes les informations nécessaires pour une utilisation en toute sécurité.
- Page 7 • N’utiliser que les pièces de rechange fournies modification, Circontrol décline toute par Circontrol. responsabilité et la garantie est annulée. • N’utilisez pas ce produit si le boîtier ou le • Le point de charge ne prend pas en charge connecteur EV est cassé, fissuré, ouvert ou la fonction optionnelle de ventilation décrite...
- Page 8 Wallbox eHome Link - Manuel de l’utilisateur BRÈVE DESCRIPTION La WallBox eHome Link est spécialement conçue pour être facilement installée dans les parkings privés intérieurs et extérieurs, et sera compatible avec tous les modèles de VE du marché conformément à la norme européenne IEC 61851-1, au moment du branchement de votre voiture.
- Page 9 Vue d’ensemble 1 — Logo Circontrol 4 — Câble + connecteur 2 — Barre LED d’état 5 — Cadre 3 — Capot frontal 6 — Prise de courant* (*) La prise de courant peut varier en fonction du modèle...
- Page 10 Wallbox eHome Link - Manuel de l’utilisateur...
- Page 11 Mode d’emploi 3.1 Procédure de charge 1 — ÉTAT VERT FIXE DE LA BARRE L’eHome Link est équipé d’une balise LED d’état. Lorsqu’elle est de couleur verte, cela signifie que l’unité est disponible et prête à démarrer la charge. 2 — FICHE Pour démarrer une nouvelle charge, branchez le connecteur sur votre voiture et sur le point de charge.
- Page 12 Wallbox eHome Link - Manuel de l’utilisateur 4 — ÉTAT BLEU DYNAMIQUE CLIGNOTANT DE LA LED L’eHome Link démarre le processus de charge. Pendant la charge du VE, la barre lumineuse LED clignote en permanence. 5 — ÉTAT BLEU FIXE DE LA LED Une fois le processus de charge terminé, l’état de la barre lumineuse LED cesse de...
- Page 13 3.2 État des voyants LED pour les erreurs L’eHome Link est capable de détecter les erreurs de fonctionnement suivantes : - Prise de courant désactivée - Erreur d’état D - Erreur d’état E - Erreur de proximité - Erreur de tension PWM négative - Erreur DDR - Erreur du courant de sortie maximal sélectionné...
- Page 14 Wallbox eHome Link - Manuel de l’utilisateur 3 — ERREUR D’ÉTAT E Cela signifie qu’une erreur de communication s’est produite entre le VE et le point de charge. Si c’est le cas, l’état de barre lumineuse LED devient rouge et clignote dans une séquence de deux intermittences.
- Page 15 7 — ERREUR DU COURANT DE SORTIE MAXIMAL SÉLECTIONNÉ Si cette sélection de limite de courant embarquée n’est pas configurée selon les caractéristiques du matériel, le point de charge le détecte et affiche cette erreur. Ensuite, l’état de la barre lumineuse de la LED devient rouge et clignote dans une séquence de six intermittences.
- Page 16 Wallbox eHome Link - Manuel de l’utilisateur...
- Page 17 Caractéristiques supplémentaires Cette unité est équipée d’un dispositif de protection contre les surtensions, d’une fonction de reconnexion du compteur et d’un détecteur de fuite DDR intégré de type A 30 mA + CC 6 mA. SURTENSION Ce dispositif est une protection électronique contre les surtensions de la ligne pour protéger l’EV.
- Page 18 Wallbox eHome Link - Manuel de l’utilisateur...
- Page 19 Besoin d’aide ? Pour toute question ou demande d’informations complémentaires, veuillez contacter notre service après-vente. support@circontrol.com circontrol.com (+34) 937 362 940 (+34) 937 362 941...
- Page 20 CIRCONTROL WALLBOX eHOME LINK MANUEL DE L’UTILISATEUR guide complet l’utilisation et la configuration de votre Wallbox eHome Link. v1.2 -10 juin 2023 CIRCONTROL S.A. - TOUS DROITS RÉSERVÉS...
